2、各部件參數

◆ 燃料電池

燃料電池是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。

產品優勢:具有重量輕，體積小，便于攜帶；靜音設計；結構簡單，可靠性高：?jiǎn)?dòng)速度快，響應時間短，適合于各種應用環境；環境適應性好，適應各種天氣變化；

其規格如下：

◆ 電池功率為50W；

◆ 開路電壓為15～30V；

◆ 工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；

◆ 風機電壓為10.5V；

◆ 尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。

燃料電池安裝要注意通風，確?？諝忭槙沉魍?，有助與反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。

金屬氫化物氫瓶

◆ 金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：

◆ 貯氫容量（ 20℃）： 100L

◆ 放氫流速（ 20℃）：  >100L/min

◆ 放氫壓力（ 20℃）：  ≥0.3MPa

◆ 使用環境溫度：0～60℃

◆ 產品氫純度：99.99％～99.9999％

◆ 原料氫： ≥98％（普通工業氫）

◆ 充氫壓力：2.0～3.0MPa

◆ 充氫環境溫度：0～40℃

◆ 熱交換方式：空氣自然對流或強制對流

◆ 重量：2.5kg

◆ 外形尺寸：長350mm，直徑90mm

◆ 金屬氫化物氫瓶具體使用規則見附件B。

鋼瓶（帶減壓閥門和壓力表）

用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB 4962-85) 。

本實驗系統可以使用如下規格瓶裝氫氣：

◆ 容積：1L

◆ 壓力：15MPa

◆ 氫氣純度：99.999％高純氫

◆ 減壓器規格：輸入壓力（0-25MPa）

輸出壓力（0-0.16MPa）連續可調

◆ 充氫具體操作見附件C。

高純氫氣發生器

• 輸出流量 ZH-300(0～300ml/min)

• 功率 SY-300(150W)

• 輸出壓力 0～0.4 MPa

• 電源電壓

• 交流220V±10%； 50Hz±5%

• 工作條件

• 溫度：5～42℃

• 相對濕度：≤85%；

  儀表

  電流表：平臺設有2個電流表，量程和誤差分別為AC 5A和DC 20A±0.2％。用來測量燃料電池輸出電流和交流電流。

  電壓表：平臺設有2個電壓表，量程和誤差分別為AC 500V和DC 50V±0.2％。用來測量燃料電池輸出電壓、負載電壓和交流輸出電壓。

  計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。

  溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。

  負載

  線性負載：是一個變阻箱，阻值變換范圍為0～1999歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為10W。

  感性負載：是一個額定電壓為12-24V,轉速為200r/min的減速電機。

  DC/AC

  本平臺共有2個DC/AC電源模塊。

  1. DCW300-12S12（1個）：將燃料電池發出的直流19V電能轉換為AC220V±5％的交流電壓，為負載和其他供電。技術參數：輸入電壓范圍9～18V，輸出電壓Ac220V，輸出電流1.2A，輸出功率300W。

  2. DCN200-12S09（1個）：將10-28V直流電壓轉換為186～260V±5％的交流電壓，向電網進行反向送電（并網）。

  并網技術參數：

  ◆ AC標準電壓范圍： 90V-140V/180V-260VAC

  ◆ AC頻率范圍： 55Hz~63Hz/45Hz~53Hz

  ◆ 輸出電流總諧波失真： THDIAC <5%

  ◆ 相 位 差： <1%

  ◆ 島效應保護： VAC;f AC

  ◆ 輸出短路保護： 限流

  ◆ 顯示方式： LED

  ◆ 待機功耗： <2W

  ◆ 夜間功耗： <1W

  ◆ 環境溫度范圍： -25 ℃~60℃

  ◆ 環境濕度： 0~99%(Indoor Type Design)

  離網技術參數

  ◆ 直流輸入電壓：11～21VDC

  ◆ 額定輸出功率：300W

  ◆ 輸出電壓：110/220VAC根據客戶要求訂制

  ◆ 輸出波形：純正弦波

  ◆ 輸出頻率：50Hz

  ◆ 工作效率：85%

  ◆ 功率因數：>0.88

  ◆ 波形失真率≤5%

  ◆ 工作環境：溫度-20℃～50℃

  ◆ 相對濕度：﹤90﹪（25℃）

  ◆ 保護功能：極性反接、短路、過熱、過載保護

  本平臺共有4個DC/DC電源模塊。

  1. DC-DC05（4個）：將燃料電池發出的直流電能轉換為DC3.3V、5.0V、9.0V、12V的直流電。

  ◆ 輸入電壓：DC1.5-32V

  ◆ 輸出電壓：DC1.25-30V連續可調

  平臺監控及數據分析單元

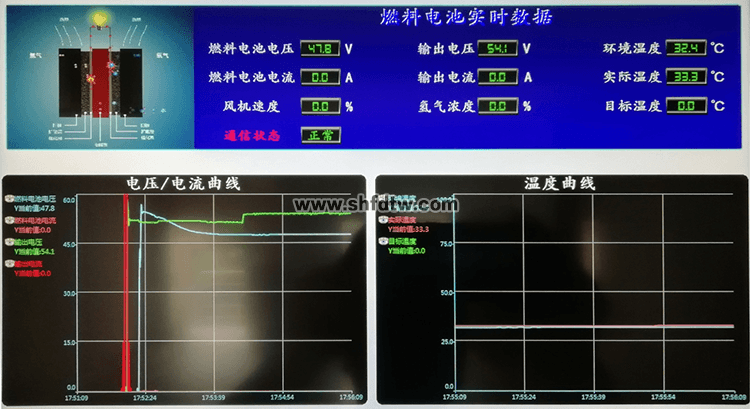

  本單元為采集燃料電池?cái)?shù)據信息而設，配置一臺工控一體主機，通過CAN/485通信端口將燃料電池進氣壓力、進氣流量、氫氣濃度、排氣間隔、燃料電池工作電壓、電流、功率、溫度、風機轉速等相關信息進行采集匯總，并做出有效分析，并生成曲線圖供參考。采集的數據可長期保存在計算機中、隨時可以調取數據信息。

•

  智慧教室綜合測控系統

  該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，禁止采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標
  （一）、虛擬示波器所需實現的功能：50MHz   2路波形測量功能；
  （二）2路邏輯分析儀功能；
  （三）1路任意波形信號發生器輸出；
  200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
  （四）2路PWM脈沖信號發生器：可設置頻率、占空比。
  （五）、萬用表功能
  1、萬用表的電阻測量功能；
  2、萬用表的直流電壓測量功能；
  3、萬用表的交流電壓測量功能；
  4、萬用表的交流電流測量功能；
  （六）、人機界面功能
  *1、人機界面顯示所測量的波形，并顯示相應的量測值；
  *2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
  *3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；（七）、實驗室安全監控功能
  1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
  2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
  3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
  4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常（火警）報警）；5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；

  緊急停止開關和漏電保護器

  為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們?cè)陔娫辞岸酥匾考凹尤肓司o急停止開關和漏電保護開關，

  3、實驗項目

  實驗1、燃料電池能量轉換原理實驗；

  實驗2、反應條件對燃料電池堆性能影響實驗；

  實驗3、燃料電池堆負載實驗；

  實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；

  實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；

  實驗6、電力電子轉換實驗；

  實驗7、燃料電池驅動線性負載實驗；

  實驗8、燃料電池驅動LED陣列實驗；

  實驗9、燃料電池驅動電機實驗；

  實驗10、燃料電池燃料電池對移動設備供（充）電實驗

  實驗11、燃料電池燃料電池驅動感性負載實驗；

  實驗12、燃料電池燃料電池驅動并網模塊并網實驗；

  實驗13、線形負載和燈泡負載電堆性能實驗。

  實驗14、恒值負載電堆性能實驗。

  實驗15、不同溫度電堆性能曲線實驗。

  實驗16、不同壓力電堆性能曲線實驗。

  實驗17、不同尾氣排放量電堆性能曲線實驗。

  實驗18、最佳電堆性能曲線實驗。

  實驗19、不同類型電堆性能評價實驗。

  4、基本配置表
