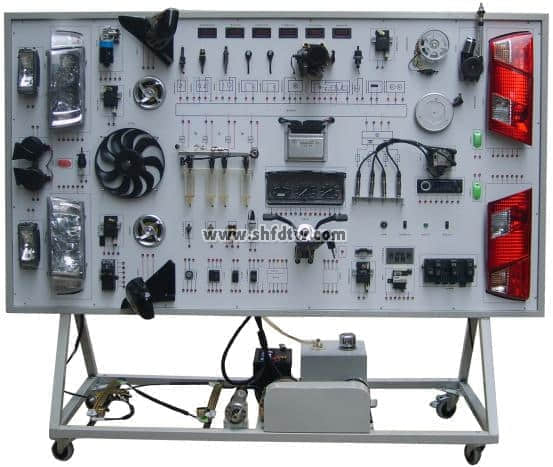

別克凱越全車電器實訓臺

（一）產品簡介
　　　本產品以別克凱越全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、舒適系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響等各系統的組成結構和工作過程。適用于中高等職業技術院校\普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
（二）結構組成
　　舒適系統、燈光系統、防盜儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。
　　面板采用2mm鋁質面板，圖字符號采用凹字爛板工藝制作，線條顏色永不脫落。
　　實訓裝置采用立式結構.
（三）功能特點
1．可運行全車電器系統，展示全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
3．面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
4．面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
5．安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元等進行ECU編碼、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析及防盜匹配等自診斷功能。
6．底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪。
7．配備有使用說明書及相關資料。
8．可進行防盜匹配、遙控匹配等操作。
9．故障模擬系統可模擬實際運行工況，設置多種常見故障。
故障設置采用手動方式進行，可單獨設置24個故障點，包括典型汽車電器系統的典型故障情況。
（四）技術參數
外形尺寸：2040mm×1240mm×700mm（長×寬×高）；
動力電源：380V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V

3、車身電器實訓臺(綜合型)

技術指標要求：

產品簡介：

●型號：SHTW -4100

●使用環境：溫度-5℃~40℃；濕度≤80%

●汽車型號：大眾時代超人2000型

●工作電壓：220V

●頻率：50/60HZ

●功率：1.5KW

●示教板尺寸：2200×800×1800（長*寬*高）

產品組成：

儀表總成、發動機控制單元、前組合大燈、后組合尾燈、雨刮電機、起動馬達、發動機、音響系統、點火線圈、點火開關、檢測端子、組合開關、搖窗電機、后視鏡、中央線路板、中控門鎖、防盜系統、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

功能特點：

●本實驗臺適用于各層次汽車專業學員實操技能的培訓考核操縱，可真實演示全車電路的工作過程?？墒箤W(xué)生了解發動機的基本構造及工作原理，通過實物認識個傳感器及執行器的位置及工作原理。

●完整真實的汽車零部件展示如：儀表總成、發動機控制單元、前組合大燈、后組合尾燈、雨刮電機、起動馬達、發動機、音響系統、點火線圈、點火開關、組合開關、搖窗電機、后視鏡、中央線路板、中控門鎖、防盜系統、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等。

●接通工作電源，操縱各種開關完成點火系統、起動系統、充電系統、燈光照明系統、電動門窗、儀表、音響工作，充分展示整車電器系統的工作過程。

●示教板上繪有完整的各系統電路圖，可直觀學習整車電器系統的工作原理。

●示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流等信號參數。

●該試驗臺配備PC接口，配備自主研發教學軟件，裝機即可執行操作且支持多媒體教學，人機互控。

檢測功能：

1配備原裝OBD-II診斷座電腦數據檢測端口，可通過連接專用或通用型解碼器，發動機電控系統進行ECU故障碼讀取、故障碼清除。

2設置發動機常見故障，進行各種系統故障模擬診斷與排除，充分調動學生的學習興趣與實操能力。

3 可設置系統登陸密碼：新建用戶和密碼設置與更改。

4可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機狀態的改變。

結構與框架 ：

1本實驗臺控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

2萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

4、汽車手動空調實訓臺

技術指標要求：

產品簡介：

●型號：SHTW-3005

●使用環境：溫度-5℃~40℃；濕度≤80%

●汽車型號：大眾捷達

●工作電壓：220V

●頻率：50/60HZ

●功率：350W

●示教板尺寸：1600×1100×200

以全新件捷達汽車空調系統實物為基礎，以調速電機作為動力源，帶動空調壓縮機工作，在實驗臺面板上進行相應功能操作，可真實地演示汽車空調系統各部件的工作原理及工作過程。組成：電動機、空調蒸發箱、壓縮機、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、多種感應器、高低壓壓力表、故障設置和排除盒、控制面板、電路原理圖、電源，實訓指導書。。

功能特點：

●數顯式溫度表顯示車內外溫度；

●指針式壓力表實時顯示高低壓力值；

●數字式溫度計，直觀顯示蒸發器出風口溫度；

●可進行抽真空、充注制冷劑、制冷劑檢漏等工作；

●可模擬實際運行工況，設置多種常見12個故障。

●數顯式電壓表顯示各傳感器信號；

●可進行判斷排除故障實訓。

●提供使用說明書、教案、學生訓練項目任務書、訓練工作頁等教學資源。

●本實驗臺可使學生了解智能防盜系統的基本構造及工作原理，通過實物認識各開關及執行器的位置及工作原理。

●通過顯而易見的電腦檢測端子，配合萬用表檢測如儀表、執行器的電壓及電阻值。

●設置智能防盜系統常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力。

●萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表而噴塑處理防腐蝕抗老化，不褪色，控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

●該試驗臺配備PC接口，配備自主研發教學軟件，裝機即可執行操作且支持多媒體教學，人機互控。
