桑塔納3000電控發動機實訓臺
產品簡介
結構組成
功能特點
技術參數
企業信息
本實訓臺以桑塔納3000AYJ原廠全新電噴汽油發動機為基礎，發動機可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。
桑塔納3000 AYJ發動機總成、原車發動機控制電腦、防盜電腦、組合儀表、發動機起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、任務驅動教學模式的實訓指導書及臺架操作說明書。
各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。
發動機運轉正常。
故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。具體內容詳見故障模擬設置裝置說明。
電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。
配備原車OBD診斷座，可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。
防盜及節氣門體匹配操作，對比防盜工況與正常工況。
實訓臺面板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。
實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。
實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。
實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
外形尺寸：1650mm X 1000mm X 1850mm（長X寬X高）
工作電源：12V/60AH蓄電池
油箱容積：10L
工作溫度：-50℃～50℃

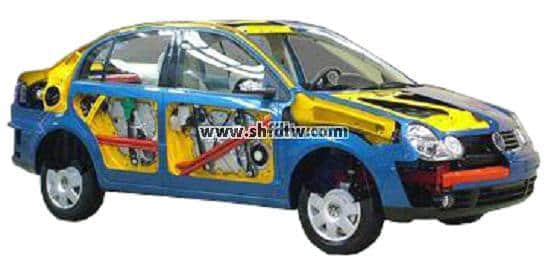

桑塔納3000整車解剖模型
（一）產品簡介
桑塔納整車解剖模型選用桑塔納3000為基礎，可容易地看見發動機艙、車身側圍的構造結構、鋼板的厚度及獨立懸掛的結構，甚至車輪的輪轂及輪胎的橫截面。此外，車內方向盤、排擋桿、手剎、安全帶固定裝置及安全帶卷等平時都被包裹嚴實的部件也被特別地一剖為二，內部工藝精度、構造清晰呈現,能夠展示汽車各總成裝置以及各附件位置。
（二）結構組成
桑塔納3000轎車總成、電動機及附件等；配置教學資料，適用于汽車專業考核和培訓。
（三）功能特點
1．主要總成剖示并以各種顏色區分并做防銹處理。
2．能清晰的看出各主要部件運動過程，一種顏色直觀看到動力傳遞路線。
3．能夠滿足汽車整車結構、基本工作原理的教學。
4．覆蓋件，內飾及漆色無明顯損傷且規定配置齊全。
5．電機驅動：220V/750W、12-15r/min,每個活動零部件達到運動狀態。
6．配置鋼制可移動臺架以及腳輪剎車位置，臺架表面采用優質金屬漆噴涂耐腐蝕性好，適應各種環境下的教學實訓。
（四）技術參數
外形尺寸：原車參數；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
電機：220V/750W
