風光氫混合發電暨智能微網實訓主系統
一、項目概述
本系統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、制氫系統、氫燃料電池發電、數據采集等多元化“風、光、氫混合型新能源實驗實訓系統”。
系統由風力發電機組、太陽能電池組、追日系統、風力及光伏控制系統、氫燃料電池發電系統、制氫系統、儲氫系統、主控系統組成的微網發電系統。
其工作原理是風力、光伏發電系統發電，并由磷酸鐵鋰電池儲能，DC/AC逆變成交流電，驅動電解水設備制氫。氫氣通過儲氫系統儲存，并驅動燃料電池電堆發電。
此外，雙向變流模塊自帶旁路功能，旁路端直接與電網連接，實現電網和逆變間的自動切換，在蓄電池所儲電能不夠用時，自動切換至電網供電，確保持續制氫功能正常運行。
當系統用電量小于光伏和風力實際發電量時，控制系統在保證用電設備正常供電的同時將光伏及風力發電多余電量傳送至電網進行并網，不會造成能源學浪費。
您只要致電：021-55884001（袁經理）
我們可以解答 風光氫混合發電暨智能微電網實訓系統建設方案 的相關疑問！
我們可以幫您推薦符合您要求的 風光氫混合發電暨智能微電網實訓系統 智能微電網實驗室系統 風光互補微電網實訓裝置 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-65-2820-1.html
① 24KWH儲能池及BMS管理系統
② 光伏控制系統
③ 風力控制系統
④ 燃料電池發電系統
⑤ 50kw微網儲能雙向變流器（含STS 、DC/DC變換器）
⑥ 配置微網能量管理EMS及監控軟件
⑦ 配置綜合交流配電的電能質量檢測機柜
1.1系統拓?fù)鋱D
圖1 系統拓?fù)鋱D
1.2 功能特點
?整套系統的各個模塊預留了CAN\RS485\RS232\USB\TCPIP通訊接口，可以通過該通訊接口對系統中各個模塊進行監控，便于未來項目開發使用。
?系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀；
?系統DC-AC并網同步電源，采用高頻脈沖調制技術，具有小體積、高效率及高功率因數輸出；
?系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態；
?系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能；
?實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染；
?系統增加市電與風光互補發電切換模塊，讓實驗更具操作性；
?增加分布式供電原理與實驗電路，讓學生增加對新知識的理解；
?增設直流母線單元，方便系統各模塊之間連接及實驗；
?獨立的后備膠體蓄電池及充放電管理單元；
?燃料電池運行過程中，只排除水和熱量，不會產生任何有害物質及噪音；
?燃料電池較之傳統電源方案，其運行安全可靠、壽命長，維護簡單，降低了維護成本。
二、方案概述
2.1風力發電系統的組成
10KW風力發電系統由2臺（套）風力并網控制系統、5KW垂直軸風力發電機組、葉片、風機控制系統、塔架等組成。

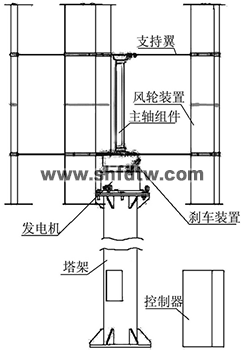

風力發電控制系統 風力發電機 發電機示意圖
2.1.1 發力發電控制系統：
分布式風力發電并網系統、風光互補并網發電系統、風力發電并網系統；
2.1.2 特點：
?? 風力發電專用并網控制逆變一體機
?? 寬范圍風力發電 MPPT 功能，可 30 個點設定功率曲線
?? 完善的保護功能
?? 可選 RS232/RS485/GPRS 進行電腦監控，其中 GPRS 可同時實現 APP 監控
