金屬切削刀具示教陳列柜金屬切削刀具


12.1、一套 6 柜，6 個單體展示柜。

12.2、主要展示內容： 車削刀具、鉆削刀具、擴锪鉸鏜刀、刨拉削刀具、銑削刀具、齒輪與螺紋加工刀 具。

柜序

陳列柜名稱

陳列內容分類









1









車削刀具

車刀類型：整體式車刀、機夾重磨車刀、焊接式車

刀、機夾轉位 車刀。

常用焊接車刀：外圓車刀、端面車刀、鏜刀、切斷 刀。 成形車刀：平體成形車刀、棱體成形車刀、圓體成 形車刀。

車削刀具示教圖





2





鉆削刀具

麻花鉆：扁鉆、麻花鉆、中心鉆。

鉆模與鉆套；標準鉆套、鉆模、非標準鉆套。 深孔加工及刀具：槍鉆工作原理、噴吸鉆工作原理。 鉆削刀具示教圖







3







擴锪鉸鏜刀

擴孔鉆：整體錐柄擴孔鉆、套式擴孔鉆。

鉸刀：手用鉸刀、機用鉸刀。 鏜刀：機夾單刀鏜刀、微調鏜刀、雙刃調節浮動鏜 刀。

锪鉆：沉孔锪鉆、錐面锪鉆、端面锪鉆。 擴锪鉸鏜刀示教圖





4





刨拉削刀具

刨刀：彎頭刨刀、寬刃細刨刀、刨成形面刨刀。

拉刀：圓孔拉刀、平面拉刀、鍵槽拉刀。 拉削應用及拉削加工模型展示 刨拉削示教圖





5





銑削刀具

銑刀類型：圓柱銑刀、面銑刀、槽銑刀、鍵槽銑刀、

立銑刀、T 形槽銑刀、角度銑刀、成形銑刀。 立銑刀的安裝

銑削加工示教圖









6







齒輪與螺紋加 工刀具

成形法加工刀具：盤形齒輪銑刀、指形齒輪銑刀。

展成法加工刀具：滾齒刀、盤形直齒插齒刀、碗形 直齒插齒刀、

錐柄直齒插齒刀、盤形剃齒刀。 螺紋加工刀具：螺紋梳刀、攻螺紋絲錐、套螺紋板 牙。

齒輪與螺紋加工示教圖

點擊圖片了解詳細信息

序號和名稱
陳列柜內模型內容

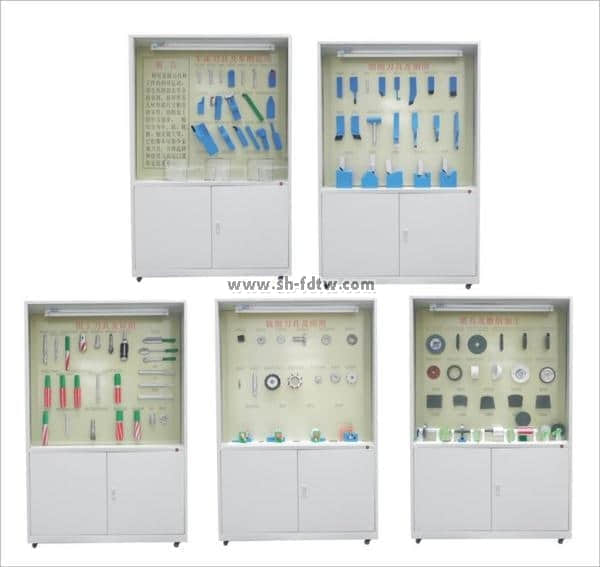

第一柜：車床刀具及車削運動
90°車刀、45°車刀、切斷刀、成形刀、車螺紋刀、車孔刀、硬質合金可轉位車刀、帶卷屑槽的梯形螺紋精車刀、高速鋼切刀、單輪滾花刀、雙輪滾花刀、帶有加強肋的端面車刀、端面溝槽車刀、典型車孔刀、普通成形刀、棱形成形刀、圓形成形刀、彈性刀桿螺紋車刀、主剖面系及其角度、法剖面系及其角度、進給、切深剖面系及其角度
第二柜：刨削刀具及刨削
平面刨刀、偏刀、切刀、樣板刀、彎切刀、角度刀、裝配式刨刀、圓刀頭平面刨刀、平刀頭平面刨刀、左偏刀、右偏刀、切斷刀的幾何形狀、不銹鋼板切斷刀、強力割刀、刨平面、刨燕尾形工件、刨斜面、
刨V形槽、刨階臺、內孔刨刀刀頭形式、刨刀桿
第三柜：鉗工刀具及鉆削
麻花鉆構成（錐柄式）、錐柄式麻花鉆、錐形锪鉆120°、錐形锪鉆60°、整體式圓柱鉸刀（手用）、整體式圓柱鉸刀（機用）、可調式手鉸刀、成套錐鉸刀（三種）、粗鉸刀、精鉸刀、1：50°精鉸刀、螺旋槽手用鉸刀、柱形锪鉆、麻花鉆改麻柱形锪鉆、硬質合金機用鉸刀（直柄式）、硬質合金機用鉸刀（錐柄式）、扁鏨、尖鏨、油槽鏨、擴孔鉆、
曲面刮刀、固定式帶槽研磨棒、圓板牙、絲錐
第四柜：銑削刀具及應用
圓柱形銑刀、成形銑刀、角度銑刀、鍵槽銑刀、半圓形銑刀、立銑刀、
整體焊接式端銑刀、齒輪銑刀、銑階臺、銑特形面（二種）、圓柱銑刀銑平面、高速鑲齒圓柱銑刀、半圓形銑刀、直齒三面刃盤銑刀、
錯齒三面刃盤銑刀、花鍵銑刀、硬質合金端銑刀
第五柜：磨具及磨削加工
外圓磨削、平面磨削、內圓磨削、花鍵磨削、成形磨削、平形砂輪、雙斜邊砂輪、單斜邊砂輪、單面凹砂輪、雙面凹砂輪、單面凹帶錐砂輪、筒形砂輪、杯形砂輪、碗形砂輪、碟形砂輪、磨量規砂輪、薄片砂輪、平形砂瓦、扇形砂瓦、凸平形砂瓦、平凸形砂瓦梯形砂瓦、梯形砂瓦

12.3、CPU STM32 主頻 36MHz： 1 個/柜；

12.4、陳列柜體采用 1.2mm 冷軋鋼板噴塑制作，柜體剛性好；柜內陳列面板為超 豪華鋁塑夾層板，承載性好；柜頂部橫罩板印有陳列柜名稱，方便識別；柜頂部 罩板內裝有講解用揚聲器和照明日光燈，日光燈內隱式設計符合人機工程要求； 柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜下部設有柜箱， 方便存放單個模型、實驗箱及相關實驗文檔。柜背設有對開門，有利維護設備和 方便維修。柜底裝有萬向輪，方便移動。

12.5、22 寸高清液晶顯示屏，分辨率 1920X1080 1 臺

12.6、5 寸真彩觸摸屏 分辨率：800X480： 1 塊；

12.7、高保真喇叭 ：2 個/柜；100 ㎡房間聲音洪亮，清楚。

12.8、遙控器:1 個/套；

12.9、陳列件有外購原型（實物）和自制模型；自制模型采用鋁合金和工程塑料 精制；金

屬表面進行防銹處理；非金屬件 10 年內不老化。自制模型根據課程教材圖例并參 考國家機械設計標準設計。陳列柜的示教圖主要為模型結構和設計說明。

★控制系統具有語音講解、講解內容文字、模型動作同步，當講解語音播放到某 一模型時，液晶顯示屏中會顯示該講解的內容文字、講解動畫視頻同步顯示。

★采用高品質功放及音響設備，環繞立體聲，信噪比≥85dB。采用高分辨率觸摸 屏控制，按鈕功能直觀，處理高效。

★柜體與柜體間無需連線通過 2.4G 無線信號通信將整套柜子在一個無線網絡內， 可實現整套柜體的順序播放，上個柜子播放完后，繼續下一個柜子的講解。任意 一個柜子可控制其他柜子的操作。

★Wi-Fi 無線智能實驗室管理考核系統

（1）、系統采用先進的分布式智能管理型無線 AP,通過 WIFI 技術實現終端覆蓋。 采用彩色中文觸控屏的手持無線系統管理器，支持手機、平板電腦。中文菜單式



觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的 實驗設備?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設置 故障的操作終端。

（2）、集成無線實驗臺電源管理系統，通過手持移動終端系統監控查詢實驗臺的 電源開關狀態；單獨開啟、關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電 源功能；定時全閉功能；控制范圍>50m；控制能力>50 臺。

（3）、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢 設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試 卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修 改與恢復。

12.10、《金屬切削刀具》示教陳列柜配置清單

序號

名 稱

數量

備 注

1

陳列柜體

6 個



2

陳列模型

全 1 套

安裝在陳列柜內

3

語言控制

系統

單片機、語音芯片、手控板、音響 全

1 套

安裝在陳列柜內

4

遙控器

1 個



5

日光燈管

6 支



6

使用說明

書

2 份



7

質量合格

證書

1 份



8

電源布線

1 項

保證陳列柜通電正常

運行
