開發平臺硬件資源

? HR-FPGA-4C10 FPGA核心板

? 核心板采用6層高精度PCB設計，系統運行更加穩定、可靠。

? 主芯片采用Altera公司的CycloneIV系列級FPGA EP4CE10F17C8N，門電路高達100萬門。

? FPGA配置芯片采用EPCS16，容量高達16M BIT，擦寫次數高達上萬次。

? 提供JTAG編程模式。

? 核心板與系統板連接后，板載USB-Blaster電纜；只需要一根USB線就可以對核心板進行程序下載。

? 一路50M高速、穩定的時鐘源。

? 一路系統復位電路。

? 系統電源管理模塊能夠提供+5V、+3.3V、+2.5V、1.2V等多種不同電壓的電源輸出供系統使用。

? 一路16M*16BIT  SDRAM。

? 系統提供四位帶LED燈的復位按鍵。

? 核心板提供與核心板其它資源不復用的130個以上的IO供用戶二次開發使用。

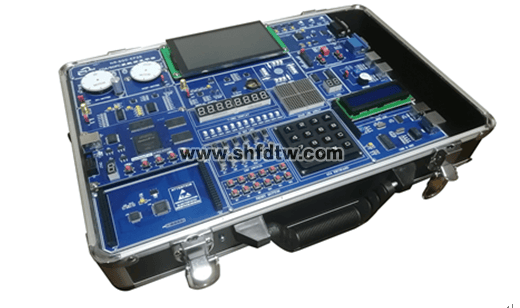

? EDA/SOPC系統板

? 標配854*480 24位 TFT彩色串行LCD顯示。用戶可更換不同規格的顯示屏。

? 與屏配套標配電容觸摸屏。

? 1個模擬信號發生器模塊，可提供頻率、幅度均可調的正弦波、三角波、鋸齒波、方波等信號波形。

? 1個數字時鐘輸出模塊，可提供24M至1HZ的數字脈沖信號。

? 1個8位高速并行ADC接口模塊，速度高達40 Msps。

? 1個8位高速并行DAC接口模塊速度高達33 Msps。

? 1個串行A/D轉換接口。

? 1個串行D/A轉換接口。

? 1個VGA接口模塊。

? 1個UART串行通迅模塊。

? 1個USB轉串口設備接口。

? 1個Ethernet10M/100M高速接口模塊。

? SD卡接口模塊

? 2個PS2接口模塊，可以接鍵盤或鼠標。

? 1個I2C接口的E2PROM，型號為AT24C08N。

? 1個音頻CODEC模塊（喇叭、蜂鳴器可選擇，音量可調節）。

? 1個RTC實時時鐘芯片，具有時鐘掉電保護、電池在線式充電功能。

? 12個撥動開關和12個按鍵開關輸入。

? 12個發光LED顯示。

? 1個八位七段碼管顯示模塊。

? 2位靜態數碼管顯示模塊。

? 16x16矩陣led點陣顯示模塊。

? 4X4矩陣鍵輸入模塊

? 1個電壓控制的直流電機和1個四相的步進電機模塊。

? 1個數字溫度傳感和1個霍爾傳感器模塊。

? HH—EXT高速接口模塊。

? 多路電源輸出（均帶過流、過壓保護）。

示例實驗

EDA實驗與電子設計競賽實驗內容：

? 簡單的QUARTUSII實例設計

? 格雷碼編碼器的設計

? 含異步清零和使能的加法計數器

? 八位七段數碼管顯示電路的設計

? 數控分頻器的設計

? 圖形和語言混合輸入電路設計

? 步長可變的加減計數器的設計

? 四位并行乘法器的設計

? 設計四位全加器

? 可控脈沖發生器的設計

? 基本觸發器的設計

? 矩陣鍵盤顯示電路的設計

? 16*16點陣顯示實驗

? 直流電機的測速實驗

? 步進電機驅動控制

? 交通燈實驗

? DDS信號發生器的設計

? 電子音樂設計實驗

? PLL鎖相環IP設計實驗

? PS2接口鍵盤顯示實驗

? VGA彩條信號發生器的設計

? 七人表決器設計實驗

? 四人搶答器設計實驗

? 正負脈寬調制信號發生器設計

? 數字頻率計的設計

? 多功能數字鐘的設計

? 數字秒表的設計

? 出租車計費器的設計

? 數碼鎖的設計

? PS2鼠標編碼設計

? SPI串行AD/DA轉換器的設計

? 序列檢測器的設計

? 1206液晶顯示實驗

? 八位數據鎖存器的設計

? 最高優先編碼器的設計

? 解復用器的設計

? 帶同步復位的狀態機的設計

? 嵌入式邏輯分析儀的使用

? SPI串口內核的實現

……

NIOSII32位處理器示例實驗

? 最簡單NIOSII系統設計

? 帶外部SRAM的NIOSII系統設計

? Nor Flash編程實驗

? PIO外部中斷按鍵開關實驗

? PIO輸入-開關信號的讀取實驗

? 基于Timer IP核的定時器的設計

? 矩陣鍵盤與數碼管顯示實驗

? 高速AD和高速DA實驗

? UART串口通迅實驗

? 基于IIC的EEPROM讀寫實驗

? 1-WIRE數字溫度計的設計

? 點陣字符顯示實驗

? 網絡連接實驗

? 直流電機閉環調速實驗

? 串行AD/DA轉換實驗

? SDRAM讀寫操作實驗

? RTC實時時鐘實驗

? PS/2鍵盤顯示實驗

? PS/2鼠標控制實驗

? 讀SD卡實驗
