機械裝調技術綜合實訓裝置62000元
型號：TW-JXTS
品名：機械裝調技術綜合實訓裝置
價格：82000.00
（二）設備參數
1.工作電源:五線 AC380V±5%
2.安全保護：相序保護繼電器、器件短路保護及控制線路漏電保護裝置、過載保護等。
3.額定功率：1200W
4.PLC:(西門子 S7-200PLC CPU226 歐姆龍 松下 三菱)任選一種能滿足下面實訓要求即
可。
5.擴展模塊：EM253 定位模塊（歐姆龍 ABB 三菱）任選一種能滿足下面實訓要求即可。
6.觸 摸 屏: MT4414T
7.步進系統: XY86STHJB-減速比 i=30 ,6A,0.5Ω , 驅動器 XY2608M。
8.伺服系統: 伺服電機 HF-KP23,200W ,驅動器 MR-J3-20A。
9.變 頻 器: （三菱 FR-E740-0.75K 匯菱 凱迪華能 力普）任選一種能滿足下面實訓要 求即可。
10.傳 感 器: 接近傳感器 E2G-S08KS01-M3-C1
11.環境溫度: 0～50℃
12.相對濕度: 不低于 85%
13.實訓臺外形尺寸: 1250(mm)*700(mm)*710(mm)左右
14.電氣控制柜：1790(mm)*700(mm)*5546(mm)左右
15.操作臺:1200(mm)*600(mm)*800(mm)左右
16.電腦桌：780(mm)*700(mm)*600(mm)左右
（三）設備要求
本裝置由實訓臺、操作臺、電氣控制柜、電腦桌四大部分組成：
（1）實訓臺部分
包括桌體、鑄鐵臺板、沖床機構、轉塔部件、模具、二維工作臺六個零部件。
桌體：桌身用方管(鐵方管壁厚 2mm)及鈑金制作而成，表面靜電噴涂。桌身中抽屜是電氣控制箱，旁邊配有四個抽屜和一個儲物柜。桌身后上方制作有電源輸入及輸出接口面板。桌體 底下裝有腳輪（3 寸、帶邊剎、靜音、雙軸承、重型腳輪）。
鑄鐵臺板：臺板尺寸 1250*700*40 左右，材料為灰鑄鐵 HT200。裝在桌體臺面上，用于安裝和調整各種機械機構。
沖床機構：裝在鑄鐵臺板上。主要由沖床床身板、齒輪、軸承、軸承端蓋、曲軸、連桿、 軸瓦、沖頭、電機安裝板、帶輪、V帶等組成。與轉塔部件和模具相配合、實現沖、壓物料的 功能?？赏瓿蓻_床機構的裝配工藝實訓。
轉塔部件：裝在鑄鐵臺板上并與沖床配合安裝。分上下兩個模盤，設有6個工位，可用來 安裝不同的模具。主要由圓錐滾子軸承、上下模盤定位插銷裝置、沖料支承塊、鏈輪、上模盤、 下模盤、固定軸、彈簧、上下模套等組成。步進電機經過鏈傳動帶動上下模盤同時轉動，具有模具調換的功能，能夠完成轉塔傳動部分的裝配與轉塔同步調整實訓。
模具：安裝在轉塔部件的模盤上，能夠加工工件。主要由圓孔模、方形模和長圓孔模三種 模具組成。
二維工作臺: 裝在鑄鐵臺板上并與沖床配合安裝。分上下兩層，上下層均采用伺服電機控 制，實現工作臺的往復運動，上下工作臺面均裝有接近開關，實現工作臺找原點及限位保護功 能。主要由滾珠絲桿副、直線導軌副、工作臺、墊塊、軸承、軸承座、端蓋等組成。可完成滾 珠絲桿、直線導軌、軸承及軸承座的裝配實訓以及兩直線導軌之間的平行度、上下層導軌的垂 直度、絲桿兩端的等高、絲桿與導軌的平行度和對稱度等精度的檢測實訓。
（2）操作臺部分：
主要由鉗工桌、實木臺面、橡膠墊等組成。主要進行鉗工加工和裝配各種機械零部件。 電氣控制柜部分：
采用材料為0.5mm 冷軋鋼板鈑金加工而完，表面經過靜電噴涂。由電源控制模塊、可編程 控制器模塊、變頻器模塊，觸摸屏模塊等組成?？蓪崿F(xiàn)整臺設備的電路控制及安全操作。
（3）電腦桌部分：
桌身采用材料為 1.5mm 冷軋鋼板,數控加工成型做骨架。桌面采用 25mm 厚高密度纖維板，外貼防火板（表面硬度高、耐磨、耐高溫、耐撞擊、耐腐蝕、絕緣等特點），PVC 截面封邊。 桌面下方帶鍵盤抽屜。底部可放電腦主機。
（四）系統配置
|
序 號 |
物料名稱 |
規格型號 |
技術說明 |
單位 |
數 量 |
備注 |
|
1 |
機械裝調桌體 |
（1250*700*710） |
鉗工加工和裝配各種機械零部件用 |
套 |
1 |
|
|
2 |
轉塔沖床 |
（400*670*800） |
由沖床床身板、齒輪、軸承、軸 承端蓋、曲軸、連桿、軸瓦、沖 頭、電機安裝板、帶輪、V 帶等 組成。 |
套 |
1 |
|
|
|
二維工作臺 |
（622*670*270） |
由滾珠絲桿副、直線導軌副、工 作臺、墊塊、軸承、軸承座、端 蓋等組成 |
套 |
1 |
|
|
|
電氣控制柜 |
（700*546*1790） |
由電源控制模塊、可編程控制器 模塊、變頻器模塊，觸摸屏模塊 等組成 |
套 |
1 |
|
|
3 |
機械裝調操作 臺 |
（1200*600*800） |
由鉗工桌、實木臺面、橡膠墊等組成 |
套 |
1 |
|
|
4 |
電腦桌 |
（600*700*780） |
1.5mm 冷軋鋼板、高密度纖維板 |
張 |
1 |
|
|
5 |
產品配件包 |
|
|
套 |
1 |
|
|
1) |
內六角扳手 |
M2 M2.5 M3 M4 M5 M6 六件套 |
內六角 |
套 |
1 |
|
|
2) |
梅花扳手 |
10-12 |
梅花 |
把 |
1 |
|
|
3) |
固定扳手 |
14-17 |
固定 |
把 |
1 |
|
|
4) |
梅花扳手 |
14-17 |
梅花 |
把 |
1 |
|
|
5) |
高級鍍鉻活動 扳手 |
8"(200mm) |
高級鍍鉻 |
把 |
1 |
|
|
6) |
高級鍍鉻活動 扳手 |
6"(150mm) |
高級鍍鉻 |
把 |
1 |
|
|
7) |
美式斑馬斜咀 鉗 |
6" |
美式斑馬式 |
把 |
1 |
|
|
8) |
美式斑馬柄尖 咀鉗 |
8" |
美式斑馬式 |
個 |
1 |
|
|
9) |
日式自動剝線 鉗 |
B 型 0.5-3.2 |
日式自動式 |
把 |
1 |
|
|
10) |
環保柄十字螺 絲批 |
4*150MM |
環保柄 |
把 |
1 |
|
|
11) |
合金銼 |
5*180 10 支/套 |
合金材料 |
套 |
1 |
|
|
12) |
平銼 |
350 |
平面形 |
把 |
1 |
|
|
13) |
半圓銼刀 |
中號 細齒 |
半圓形 |
把 |
1 |
|
|
14) |
圓銼刀 |
小號 細齒 |
圓銼形 |
把 |
1 |
|
|
15) |
游標卡尺 |
300mm 分 度 值:0.02mm |
游標卡尺 |
把 |
1 |
|
|
16) |
高度游標卡尺 |
500mm |
高度游標卡尺 |
把 |
1 |
|
|
17) |
角度尺 |
90 度 200*130mm |
90 度 |
把 |
1 |
|
|
18) |
水平尺 |
500mm 鋁質 |
鋁質材料 |
把 |
1 |
|
|
19) |
百分表 |
0~10mm 0.01mm |
測量用 |
個 |
1 |
|
|
20) |
磁性表座 |
CZ-6A |
磁性吸座 |
個 |
1 |
|
|
21) |
電烙鐵 |
60W/220V |
焊接用 |
把 |
1 |
|
|
22) |
萬用表（數字 型） |
VC890C+ |
數字顯示型 |
個 |
1 |
|
|
23) |
學生凳組件 |
塑鋼凳面(藍）+鐵 質凳 |
實訓凳 |
套 |
2 |
|
（五）實訓項目：（設備必須能夠完全實現下面所列舉的實訓項目）
1. 沖床機構的裝配與調整
2. 轉塔部件的裝配與調整
3. 模具的裝配及其保養與維護
4. 二維工作臺的裝配與調整
5. 機械傳動系統的裝配與調整
6. 機械設備的整機調試與運行
7. 鏈傳動機構的系統與運行
8. 減速器的裝配及其保養與維護
9. 齒輪減速器的裝配工業實訓多級變速箱的結構及運行
企業信息
您只要致電：021-55884001（袁經理）
我們可以解答 機械裝調技術綜合實訓裝置 的相關疑問！
我們可以幫您推薦符合您要求的 機械裝調技術綜合實訓裝置 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-88-1057-1.html
本機械裝調技術綜合實訓裝置是依據相關國家職業標準及行業標準，結合中等職業學?！皵?shù)控技術及其應用”、“機械制造技術”、“模具制造技術”、“機電設備安裝與維修”、“機電技術應用”等專業的培養目標而研制。主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
產品特點
1、實操性強依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
2、適用面廣基于機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3、模塊化設計由多種機械工作臺組成，可獨立模塊訓練，也可綜合訓練。如：二維工作臺、多級變速箱，間歇回轉工作臺、沖床機構、送料機構、離合器機構等。
4、綜合性強培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。
1、輸入電源：單相三線AC220V±10%50Hz；
2、交流減速電機1臺：額定功率90W，減速比1:25；
3、外形尺寸（實訓臺）：1800mm×700mm×820mm；
4、設備重量：600kg；
5、安全保護：具有漏電流保護，安全符合國家標準。
主要由實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、齒輪減速器、離合器機構、送料機構、二維工作臺、間歇回轉工作臺、沖床機構等）、鉗工常用工具、量具等部分組成，下圖為機械調試裝配區設計圖與實物圖的組成部分的簡單介紹。
1、實訓臺：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊、臺虎鉗等組成（如下圖所示），用于鉗工加工和裝配各種機械零部件；機械裝調區域采用鑄件操作臺面（圖3中的鐵質平板），學生可在上面安裝和調整各種機械機構。
2、機械傳動機構：主要由離合器傳動（如下圖所示）、同步帶、鏈、齒輪、蝸桿等傳動機構（如圖2或圖3所示）組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3、多級變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等（如下圖所示）組成，可完成多級變速箱的裝配工藝實訓。
4、二維工作臺：主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成（如下圖所示）。分上下兩層，下層由多級變速箱經齒輪傳動控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能，上層可手動控制；能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。
其具體的組成為：底板、中滑板、上滑板、直線導軌副、滾珠絲杠副、軸承座、軸承內隔圈、軸承外隔圈、軸承預緊套管、軸承透蓋、軸承悶蓋、絲杠螺母支座、圓螺母、限位開關、手輪、齒輪、等高墊塊、周斷檔片、軸用彈性擋圈、角接觸軸承（7202AC）、深溝球軸承（6202-2RZ）等組成。
5、減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成（如下圖所示）?？赏瓿蓽p速器的裝配工藝實訓。
其具體組成為：左右擋板、圓柱齒輪、軸承座套、輸入軸、中間軸、輸出軸、軸套、軸承悶蓋、軸承透蓋、齒輪外圈套筒、上封蓋、角接觸軸承（7003AC）、深溝球軸承（6003-2RZ）、軸用彈性擋圈、齒輪減速器底座等組成。
6、間歇回轉工作臺：主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成（如下圖所示）。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。
其具體組成為：小錐齒輪軸、錐齒輪、圓柱齒輪、軸承座、軸承透蓋、軸承內圈套筒、軸承外圈套筒、軸套、齒輪增速軸、槽輪軸、料盤、推力球軸承限位塊、法蘭盤、蝸輪軸端用螺母、蝸桿、蝸輪、蝸輪軸、蝸輪軸用軸承座、立板、底板、小錐齒輪用底板、間歇回轉工作臺用底板、鎖止弧、四槽槽輪、撥銷、角接觸軸承（7000AC、7002AC、7203AC）、深溝球軸承（6002-2RZ）、推力球軸承（51120）、圓錐滾子軸承（30203）、軸用彈性擋圈等組成。
7、沖床機構：主要由曲軸、連桿、滑塊、支架、軸承等組成（如下圖所示），與間歇回轉工作臺配合，實現壓料功能模擬?？赏瓿蓻_床機構的裝配工藝實訓。
其具體組成為：軸、曲軸圓盤、中軸、軸瓦、曲軸上端蓋、曲軸下端蓋、壓頭連接體、球頭活結、模擬沖頭、活結上端蓋、軸承悶蓋、軸承透蓋、自動沖床上下拉板、滑套固定板墊塊、滑套固定板、沖頭導向套、左右傳動軸擋套、自動沖床左右擋板、封板等組成。
8、動力源：配置交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。

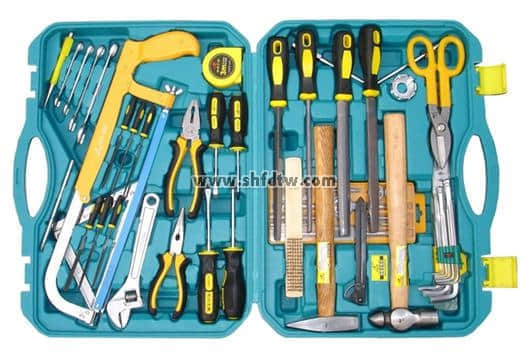

9、裝調工具：主要有套裝工具（55件）、臺虎鉗、劃線平板、拉馬、紫銅棒、沖擊套筒、截鏈器、沖擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
