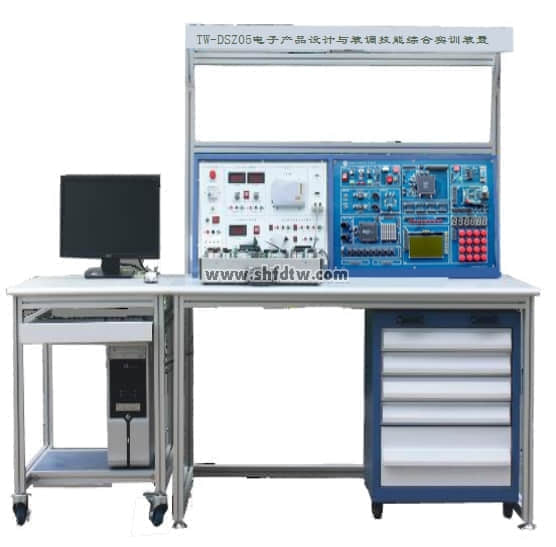

TW-DSZ05電子產品設計與裝調技能綜合實訓裝置

一、設備概述

    TW-DSZ05電子產品設計與裝調技能綜合實訓裝置符合國家人力資源與社會保障部頒發的《無線電調試工》高級（三級）、技師（二級）及《電子設備裝接工》高級（三級）、技師（二級）等國家職業標準實訓技能要求。

    TW-DSZ05電子產品設計與裝調技能綜合實訓裝置整體設備按設計、裝配、調試三工位功能設計，采用模塊化設計組合式運用的設計理路 ，配置有最小單片機單元模塊、數據輸入單元模塊、數據顯示單元模塊、數據轉換單元模塊、數據存儲單元模塊、輸出驅動單元模塊、萬能電路板、典型電子產品實物模型及常用電子元器件庫等，學員可根據工作任務的要求選擇相應的單元模塊搭建可編程器件電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類可編程器件電子產品的設計、制作與調試。

    適用于各類技工院校、職業院校用于《無線電調試工》、《電子設備裝接工》高級及技師相關課程的實訓考核，及電子技術課程的教學實訓、創新設計及技能競賽。

二、產品特點：

1、開放式設計：可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配置的實訓工具及檢測儀器進行設計與制作；

2、模具化運用：可編程器件單元板庫、電子元件庫、實訓工具庫、實訓工具架采用特定形狀壓膜存放，分類清晰，擺放整齊；

3、積木式結構：根據可編程器件電子產品的技術應用分類配置單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。

三、技術參數

1、輸入電源：單相三線～220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度≤85%（25℃）  海拔＜4000m

3、裝置容量：≤800VA

4、外形尺寸：1600mm×800mm×1900mm

5、安全保護：具有漏電壓、漏電流和過載保護等功能，安全符合國家相關標準

四、基本配置及功能

實訓裝置由實訓桌、電源控制屏、實訓單元模塊、鋁合金實訓箱、實訓套件、實訓工具、活動柜和鋁型材電腦桌等組成。

(一)實訓桌

采用工業鋁合金型材框架，桌面為防火、防水、耐磨高密度板，結構堅固，底部裝有四個帶剎車的萬向輪。

(二)電源控制屏

電源控制屏采用鐵質雙層亞光密紋噴塑結構，分為左實訓功能板和右實訓功能板兩部分。左實訓功能板采用鋁質面板（凹字爛板工藝），主要由低壓交流電源、直流可調穩壓電源、直流穩壓電源、偉福SP51仿真器、USB接口、串口、LPT端口及仿真器接口等組成；右實訓功能板為實訓區；在電源控制屏上方設有儀器儀表拖盤，便于放置實訓時所需的儀器儀表；頂部設有40W照明日光燈一盞。具體功能如下：

1、直流可調穩壓電源

提供兩路0.0～30V/2A可調穩壓電源

2、直流開關穩壓電源

提供+5V/5A、+24V/3A、±12V/2A四路固定輸出

3、低壓交流電源

3～24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20V、24V七檔可調。

4、提供11路AC220V電源插座接口，可為外配儀器設備提供工作電源。

5、實訓區可同時固定10塊實訓單元模塊和1塊電源模塊。

(三)鋁合金實訓箱

用于固定實訓單元模塊，可同時固定8塊實訓單元模塊和1塊電源模塊。

(四)實訓套件

提供可編程定時器、LED數字鐘、多路搶答器三種實訓套件，可完成電子產品裝配、焊接與調試技能實訓。

(五)實訓工具

提供工具箱、數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、驗電筆、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器等常用工具。

(六)活動柜

活動柜為4層結構，可存放實訓單元模塊，下方裝有四個帶剎車的萬向輪。

(七)鋁型材電腦桌

用于放置計算機，下方裝有四個帶剎車的萬向輪。

（八）實訓單元模塊清單

五、實訓項目

1、跑馬燈調試

2、轉彎燈調試

3、工業順序控制調試

4、定時器調試

5、計數器調試

6、外部中斷調試

7、8155 I/O口擴展調試

8、8255 I/O口擴展調試

9、8253定時/計數調試

10、LED 16×16點陣顯示調試

11、128×64點陣型液晶顯示調試

12、1602字符型液晶顯示調試

13、動態掃描數碼管顯示調試

14、PCF8563實時時鐘/日歷調試

15、MAX813看門狗復位電路的調試

16、LM331電壓/頻率轉換調試

17、串行存儲芯片93C46讀寫調試

18、AT24C02 I2C總線存儲器讀寫調試

19、PWM脈沖寬度調制調試

20、電子音樂演奏調試

21、查詢式鍵盤調試

22、7279陣列鍵盤顯示調試

23、74LS273讀入數據調試

24、74LS244輸出數據調試

25、74LS164串并轉換調試

26、74LS165并串轉換調試

27、TL549 8位AD串行轉換調試

28、TLC5615 10位 DA串行轉換調試

29、ADC0809并行AD轉換調試

30、DAC0832并行DA轉換調試

31、接觸式IC存儲卡讀寫調試

32、語音芯片ISD1730錄音控制調試

33、語音芯片ISD1730放音控制調試

34、音頻驅動調試

35、繼電器控制電路的設計與調試

36、步進電機控制調試

37、小直流電機閉環調速調試

38、單片機RS232/RS485串行發送接收調試

39、CAN總線通信調試

40、基于DS18B20的智能溫度測量電路的設計與調試

41、單片機系統中的紅外線通信調試

42、無線遙控發射接收電路的調試

43、晶閘管控制電路的設計與調試

44、傳感器控制電路的設計與調試

45、USB2.0通信調試

46、超聲波測距系統設計與調試

47、可編程定時器的裝配、焊接與調試

48、LED數字鐘的裝配、焊接與調試

49、多路搶答器的裝配、焊接與調試
