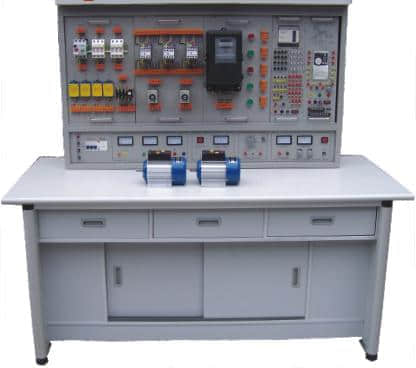

維修電工實訓考核裝置


一、概述

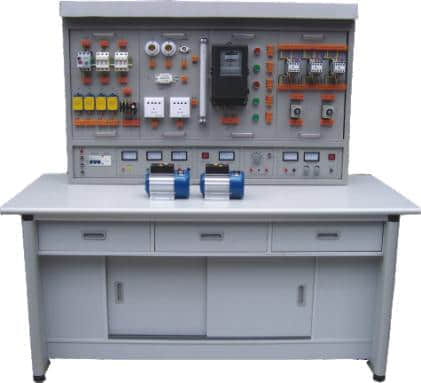

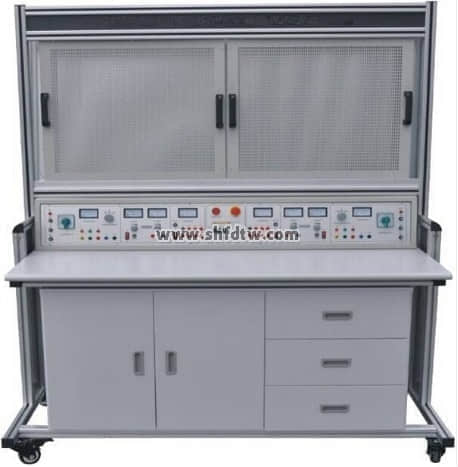

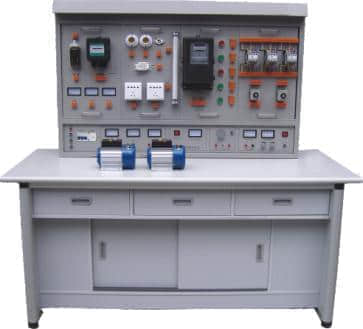

    維修電工實訓考核裝置由實驗桌、工具柜、實驗屏、電源箱、網板、實驗器件等部件組成，同時提供單、三相電源及過載短路，漏電保護和急停裝置。網板可懸掛在實驗屏上安裝器件；也可平放在桌面上布線，訓練學生的電氣安裝、電工等級考核等。實驗電路可簡可繁，從一般照明電路到閉環自動調節系統都可在網板上組裝，使訓練方法規范，具有極大的靈活性。


二、技術參數


1．工作電源             三相五線AC380V±5%   50Hz

2．外形尺寸 1500×700×1700㎜

3．工作環境 -10℃～40℃

4．相對濕度 20%～90%

5．安全體系 配有電流型、電壓型漏電保護裝置、急停裝置

6．定時器及報警記錄儀 具有設定時間、到時報警等功能

7．交流電源輸出         三相交流380V/3A  單相交流220V/3A

8．直流穩壓電源         +24V

9．單相功率表           針式,配套電流互感器,最大功率50W

10．單相功率因數表      針式,配套電流互感器,超前0.5～1～滯后0.5


三、實訓內容


1、三相異步電動機按鈕聯鎖正反轉控制電路

2、三相異步電動機接觸器聯鎖正反轉控制電路

3、三相異步電動機雙重聯鎖正反轉控制電路

4、三相異步電動機工作臺自動往返控制電路

5、三相異步電動機順序啟動、順序停轉控制電路

6、三相異步電動機自耦變壓器降壓啟動控制電路

7、三相異步電動機Y-△降壓啟動控制電路

8、三相異步電動機單向啟動反接制動的控制電路

9、三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

10、三相異步電動機正反轉啟動能耗制動控制電路

11、三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

12、三相異步電動機雙重聯鎖正反轉控制電路

13、護套線照明線路的安裝

14、單向啟動控制電氣線路的安裝

15、兩地點動、連續運轉控制線路的安裝。

16、接觸器連鎖正反轉控制線路的安裝

17、雙重連鎖正反轉控制電氣線路的安裝

18、單向啟動無變壓器半波整流能耗制動控制線路的安裝

19、單開關控制

20、雙開關控制

21、多開關控制

22、單相電度表的安裝

23、兩只單連開關控制兩盞燈

24、用兩只雙連開關在兩地控制一盞燈

25、用三個開關控制一盞燈

26、五層樓照明燈開關控制方法

27、單開關的控制

28、功率因數的補償

29、DD17型單相跳入式電度表的接線

30、單相電度表測有功功率順入接線

31、單相電度表作測三相用電器的有功功率電度表接線一法

32、用單相電度表測三相電用電功率


四、實訓臺元件配置明細表

序號

名    稱

規格及型號

單位

數 量

1

實驗屏

1500×700×1700mm

臺

1

2

實訓專用網板

640×710㎜

塊

2

3

電源箱



只

1

4

萬用表



個

1

5

三相異步電動機

WDJ26(380V/△)

臺

2

6

速度繼電器



個

1

7

組合開關

HZ10-10/3（380/10A）

個

1

8

交流接觸器

LC1-D0610Q5N（AC220V）

個

3

9

交流接觸器輔助觸頭



個

3

10

熱繼電器

JRS1D-25/Z（0.63-1A）

個

2

11

中間繼電器



個

1

12

三聯按鈕



個

1

13

熔斷器及熔芯

RL1-15/3A

個

3

14

熔斷器及熔芯

RT14-20/2A

個

5

15

自耦調壓器



個

1

16

時間繼電器

ST3PA-B/220V（0-60S）

個

1

17

滑線電阻器

50Ω/2A

個

2

18

電阻器

10Ω/10W

個

3

19

整流二極管

ZP5A

個

4

20

控制變壓器

150W   220V/127V/36V

個

1

21

位置開關

LX9-001

個

4

22

端子排（12孔）



個

3

23

單相電度表

DD862  3（6）A

個

1

24

三相電度表

DT862  5（10）A

個

1

25

電流互感器

LMZJ1-0.5

個

3

26

86單極開關帶明盒



個

2

27

86單刀雙開關帶明盒



個

2

28

86雙刀雙開關帶明盒



個

1

29

86單相五孔插座帶明盒



個

1

30

平燈座



個

3

31

鎮流器

10W

個

1

32

日光燈腳三件套



個

1

33

日光燈電容

450V  4.7μ

個

1

34

C45N漏電保護器

4P

個

1

35

C45N斷路器(帶漏電保護器)

1P

個

1

36

C45N斷路器

10A  3P

個

1

37

86聲光控制延時開關帶明盒



個

1

38

86觸摸控制延時開關帶明盒



個

1

39

86調光開關



個

1

40

單相刀閘

16A

個

1

41

三相刀閘

16A

個

1

42

導軌



個

1

43

線槽

20×30

根

1

44

接線端子

JF5-2.5/5

條

2

45

線扎



條

1000

46

斜口鉗子（中號）



把

1

47

尖嘴鉗子（中號）



把

1
