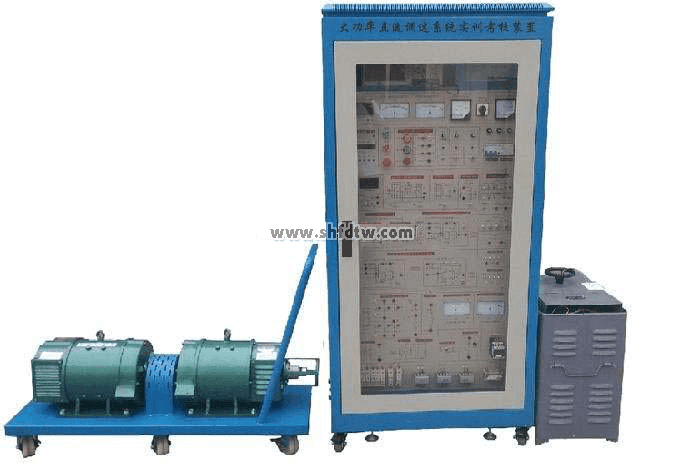

TW-GY01A型大功率電機控制實訓考核裝置
產品簡介
一、概述
該裝置可完成“電工技術”、“工廠電氣控制”、“電機拖動及控制”等多門課程的電機啟動控制。裝置資源開放，以工業控制器及控制對象為主體，同時加入了現代控制新技術（邏輯控制器、軟啟動器），可充分培養學生的實際動手能力。本裝置采用用標準配電柜為主體柜及Y系列7.5KW三相異步電動機為控制對象。適用于職業類院校及各類職業教育培訓機構的實訓教學、考核鑒定。
二、特點
裝置采用標準配電柜為主體柜，正面柜門為兩扇對開式，一邊為電氣實訓電路的控制按鈕、信號指示燈和儀表，另一邊為空門，在操作時可打開此門觀測電氣的動作情況，該配電柜占地面積小，外形美觀；
裝置中配有實訓所需的各種低壓電器，如軟啟動器、自耦變壓器、凸輪控制器、邏輯控制器、接觸器、熱繼電器等，電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統，實訓特征明顯；
柜門上的按鈕開關、指示燈都由學員自行布局安裝，控制柜和門的內側裝有接線端子排，學員只需要在端子排上接線；
配電柜和配套的電機，真實再現了工業現場電機多種控制系統，也可滿足對電氣故障分析及檢修訓練的要求；
三、技術性能
輸入電壓：三相四線～380V±10% 50Hz
工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m
裝置容量：＜3kVA
安全保護：漏電電流<30mA，安全符合國家標準
四、控制柜配備
1.柜體
左、右柜壁為雙層亞光密紋噴塑結構，冷軋鋼板、結實牢固。柜體后下側留有電源及電機接入端子，柜體底部設有四個萬向輪。
2.內部配置模塊
用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線,貼近工業實際現場，實訓特征明顯。斷路器、熔斷器、啟動器、交流接觸器、中間繼電器、熱繼電器等按電氣設計要求合理分布于柜內。
五、實訓項目
（一）三相鼠籠異步電動機的啟動電路
1.三相異步電動機的點動控制電路安裝與維修
2.三相異步電動機的自鎖控制電路安裝與維修
3.按鈕/接觸器手動控制的三相異步電動機星－三角啟動電路安裝與維修
4.時間繼電器自動控制的三相異步電動機星－三角啟動電路安裝與維修
5.QX13-13自動控制的三相異步電動機星－三角啟動電路安裝與維修
（二）三相鼠籠異步電動機可逆控制電路
6.按鈕互鎖的三相異步電動機正反轉電路安裝與維修
7.接觸器互鎖的三相異步電動機正反轉電路的安裝與維修
8.復合互鎖的三相異步電動機正反轉電路的安裝與維修
9.工作臺自動往返行程控制電路的安裝與維修
（三）三相線繞式異步電動機啟動控制電路
10.電流繼電器自動控制轉子串電阻啟動電路的安裝與維修
11.轉子串接頻敏變阻啟動電路的安裝與維修
12.凸輪控制器控制的三相線繞式異步電動機啟動、調速、正反轉電路安裝與維修
（四）新技術電機控制電路
13.基于軟起動器的三相異步電動機的啟動電路的安裝與維修
14.基于變頻器控制的三相異步電動機的啟動調速電路的安裝與維修
15.基于邏輯控制器的三相異步電動機的電氣控制線路的安裝與維修
