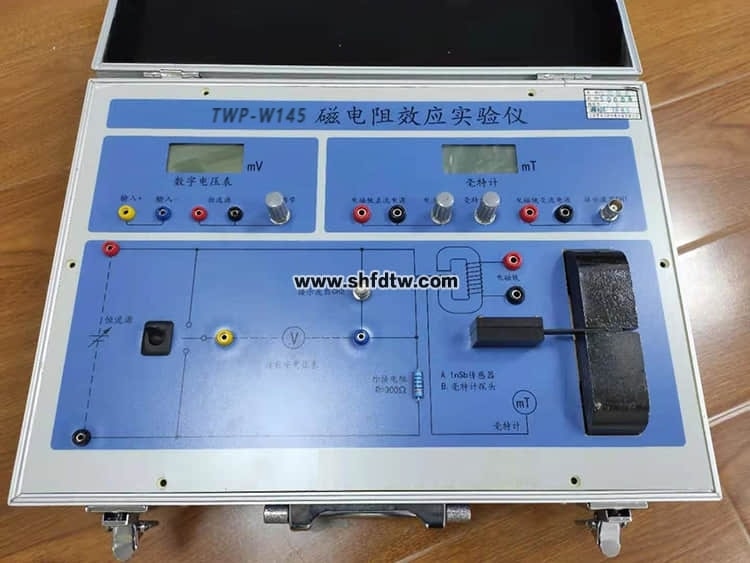

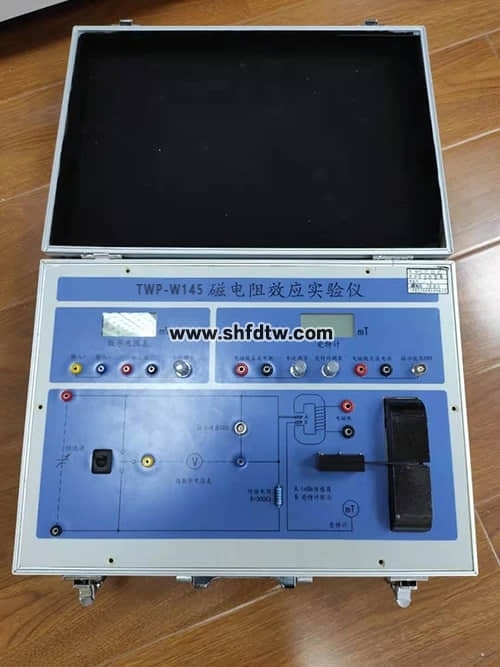

TWP-W145型 磁電阻效應實驗儀

磁電阻傳感器由于靈敏度高、抗干擾能力強等優點在工業、交通、儀器儀表、醫療器械、探礦等領域應用十分廣泛，如：數字式羅盤、交通車輛檢測，導航系統、偽鈔檢測、位置測量等。其中最典型的銻化銦（ InSb ）傳感器是一種價格低廉、靈敏度高的磁電阻傳感器，有著十分重要的應用價值。

本實驗裝置結構簡單、實驗內容豐富，使用兩種類型的傳感器：利用砷化鎵（ GaAs ）霍耳傳感器測量磁感應強度，研究銻化銦（ InSb ）磁電阻傳感器在不同的磁感應強度下的電阻大小。

應用該實驗儀可以完成以下實驗：

?  測量銻化銦傳感器的電阻與磁感應強度的關系。

?  作出銻化銦傳感器的電阻變化與磁感應強度的關系曲線。

?  對此關系曲線的非線性區域和線性區域分別進行擬合。

?  研究 InSb 磁電阻傳感器在弱磁場下的交流特性（倍頻效應），觀測其特有的物理現象。

該儀器具有研究性和設計性實驗的特點，可用于理工科大學的基礎物理實驗和設計性綜合物理實驗，也可用于演示實驗。

儀器主要技術參數：

1 ．磁電阻傳感器工作電源 輸出電流 0 － 3mA 連續可調。

2 ．?dāng)?shù)字式毫特儀 測量范圍 0 － 199.9mT　　分辨率 0.1mT ，液晶顯示

3 ．?dāng)?shù)字電壓表 測量范圍 0 － 1999mV　　分辨率 1mV ，液晶顯示
