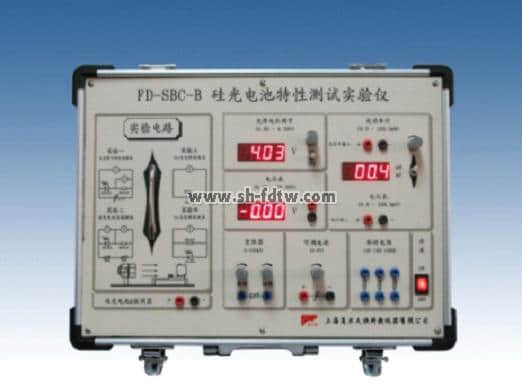

TW-SBC-B 硅光電池特性測試實驗儀

硅光電池特性測試實驗儀與太陽能的開發利用有密切的關系，同時也涉及化學和材料科學的綜合知識。該實驗儀從物理實驗的角度測量了太陽能電池的特性，有利于學生掌握有關的電磁學和光學知識及實驗方法。由于該實驗與新能源的開發及環保都有直接的聯系，所以開設本實驗具有實際的應用價值。通過太陽能電池特性測量實驗，也可幫助學生掌握硅光電池等光電傳感器的特性測量方法。該實驗儀器幾大特點：

1. 煥然一新：儀器突破了以往的設計理念，大膽地將器件收歸手提箱中，面板的排版也經過了精心的設計，使得儀器更為簡潔、時尚、美觀。

2. 錦上添花：實驗儀新增了實驗光源光照強度的定標內容。且可以讓有興趣的學生定性地了解光源電壓、光照距離與光照強度的關系，及溫度對電池的影響。

3. 一目了然：可以清楚地觀察器件的布局，有利于老師和學生了解實驗的原理。

4. 井然有序：需要學生自己動腦、動手來連接實驗線路，培養學生的實驗操作技能。各配件的紅黑接頭明確，各種器件參數標注清晰。不容易發生亂接、錯接等現象。

5. 有條不紊： 1 個定標實驗和 4 個特性實驗，正好利用了 90 分鐘－ 120 分鐘的課時安排。讓整節實驗課的內容有充實感，完全符合各高校的實驗課程安排。

應用本儀器可以完成以下實驗：

1. 在暗室中，測量硅光電池在正向偏壓時的伏安特性曲線，并求出兩者的經驗公式。

2. 光照不變時，測量硅光電池的短路電流、開路電壓、最大輸出功率及填充因子。

3. 測量短路電流、開路電壓和相對光強之間的關系，并求出他們的近似函數關系。

本儀器可用于高校、中專、職校基礎物理實驗及設計性、研究性的物理實驗，也可用于物理奧林匹克競賽培訓。

儀器主要技術參數：

1. 光源：射燈型結構，工作電壓 0 － 6.5V ，工作電流 0 － 2.5A 。

2. 三位半數字電壓表：量程 0 － 20V ，分辨率 0.1V ；量程 0 － 200mV/mW ，分辨率 0.1 mV/mW 。

3. 變阻器： 0 － 100k Ω。穩壓電源： 0 － 9.0V 。
