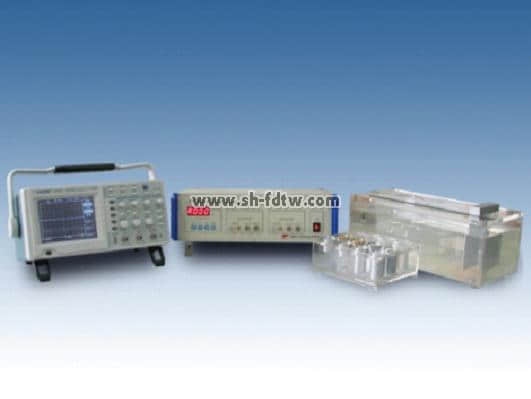

TWP-W194型 A類超聲實驗儀


超聲波是指頻率高于人耳聽覺上限的聲波。超聲技術是聲學領域中發展最迅速、應用最廣泛的現代聲學技術。超聲檢測已成為保證設備質量的重要手段， B超儀器已成為人類健康的有利助手，而超聲波探傷是無損檢測的主要方法之一,它是以超聲波在媒質中傳播規律為基礎,利用被測工件材料本身或者內部缺陷的聲學性質對超聲波傳播的影響,非破壞的探測材料本身和表面的缺陷(如裂紋,夾雜,未熔合等)的大小、形狀和分布狀況，以及測定材料性質。超聲波探傷靈敏度高、穿透力強，可以探查大型鍛件，檢測材料厚度可以達到數米，并且可以從材料的一面進行檢測，從而能實現在線檢測和監控。

本儀器是一種無損傷的超聲脈沖反射式探測儀器。既可作為醫學用超聲診斷儀，也可作為工業用超聲探傷儀。儀器實驗內容豐富，安全可靠，適用面廣。既可用于醫學類專業醫學物理實驗，也可用于普通高校、中專的基礎物理實驗、近代物理實驗及綜合性設計性物理實驗。

應用本儀器可完成以下實驗：

1．用A類超聲實驗儀測量水中聲速或測量水層厚度。

2．用A類超聲實驗儀測量人體臟器厚度。

3． 用 A類超聲實驗儀測量人腦寬度。

4．用A類超聲實驗儀測量固體厚度及超聲無損探傷。

儀器主要技術參數：

1．脈沖電壓 450V

2．放大增益 >50dB

3．觸發模式 同步觸發

4．輸出限幅 8V

5．超聲探頭 收發一體 雙通道 頻率2.5MHz
