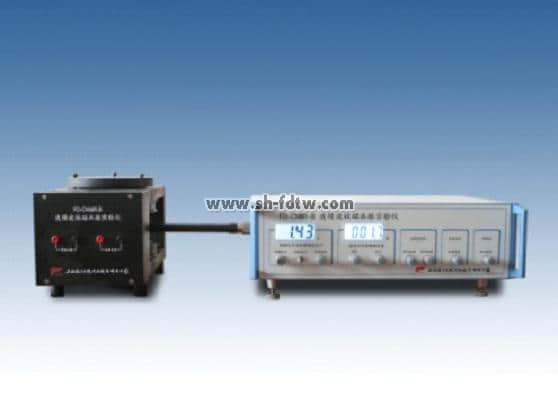

TWP-W178 連續波核磁共振實驗儀

我公司生產的 TWP-W178型核磁共振實驗儀由高均勻度磁鐵、實驗主機以及外購頻率計、示波器等組成，它具有調節方便、信噪比高、教學效果直觀等特點。是大專院校優良的近代物理實驗教學儀器。儀器具有以下特點： 1 ）實驗樣品種類多，調換方便， 2 ）共振波形幅度大，示波器上易觀察， 3 ）磁鐵經過特殊加工，均勻度高，共振信號尾波個數多， 4 ）開放式磁鐵形態，可以清楚觀察磁鐵結構，了解調場線圈和掃場線圈的作用，可以自由調節樣品位置，了解磁場均勻性對共振信號的影響， 5 ）振蕩器和檢波器經過精心設計，信噪比高，頻率穩定性好， 6 ）磁場可以連續調節，增加了測量數據點，可以精確測量原子核各參數， 7 ）同一種實驗樣品含有 H 和 F 兩種原子核，不用調換樣品即可用比較法測量 F 原子核的 g 因子、旋磁比等參數， 8) 增加了高精度毫特計，可以用核磁共振方法來校正毫特計，學習核磁共振在磁場測量中的應用。

應用該儀器可以完成以下實驗：

?  觀察氫核的核磁共振現象，通過比較法測量氟核的旋磁比、朗德 G 因子以及核磁矩等參數；

?  選擇不同樣品，觀察磁場均勻性對信號尾波的影響。

?  通過核磁共振實驗，精確測量磁場，并學習用核磁共振方法校準毫特計。

儀器主要技術參數：

?  測量原子核 氫核和氟核

?  信噪比 優于 46dB （ H ）

?  振蕩頻率 范圍 17MHz － 23MHz ，連續可調

?  磁鐵磁極 直徑 100mm ，間隙 20mm

?  信號幅度 H>5V,F>300mV

?  磁鐵均勻度 優于 8ppm

?  磁場調節 調節范圍 160Gs( 調場線圈 )

?  尾波個數 大于 15 個
