TW-ZN4160《機械原理與機械設計》智能控制陳列柜
《機械原理與機械設計》陳列柜是根據天津大學機械原理與機械設計教研室集體編寫的十五規劃教材而設計的一套電化多媒體教學設備，內容包含機械原理、機械設計、課程設計三大部分。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由PC機電腦控制順序或任選運行每個柜模型動作，同時電腦播放圖形同步模型動作。
并且每個柜的內容在電腦里用PPT格式編寫，內容包含機械原理、機械設計、課程設計等教程數據，采用Microsoft PowerPoint 演示文稿進行幻燈片放映，方便學員課外進行學習和研究。
本陳列柜上下柜整體采用彩色塑鋼結構，堅固耐用，外形美觀。
一、主要特點：

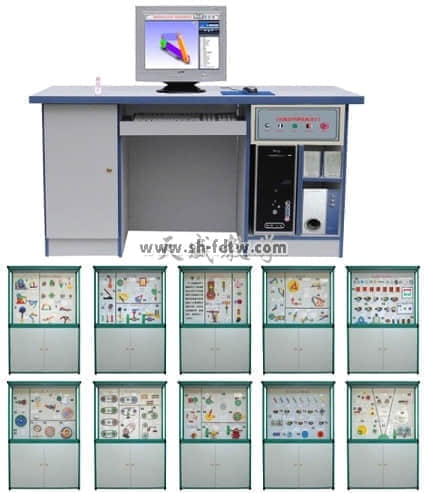

1、控制臺配置：控制仿真軟件、硬件各一套；電腦主機1臺，17寸顯示器1臺，電腦桌1張、喇叭1對、電腦攻放1臺，電腦遙控器1只。
2、控制軟件：采用天威陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如下一首、上一首、停止等）；也可實現任選和順序動作。
3、控制方式：采用鼠標和遙控器控制。
4、本套陳列柜模型均采用二維/三維動畫圖象配合陳列柜上的內容在電腦上演示。同時配合聲音解說，生動形象。部分內容采用Microsoft PowerPoint 軟件演示文稿。
5、控制動作過程：按遙控器上的數字鍵或用鼠標在天威控制仿真軟件上直接選中某號模型，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時電腦控制仿真軟件上也開始播放此模型動畫圖像，并且用語音講解此機構的特點及功能，講解完畢后等待下一步動作。
二、《機械原理與機械設計》陳列柜各柜內容如下：
|
序號與名稱
|
陳列柜內容
|
演示文稿內容
|
|

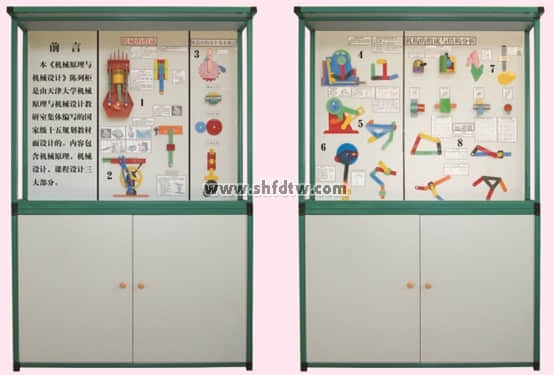

第一柜
機械的組成
|
內燃機、牛頭刨床、機器的分類、連桿機構、機器中的幾個基本概念（棘輪機構、螺旋機構、齒輪機構、凸輪機構）
|
1、機械的組成、分類與發展
|
|
第二柜
機構的組成和結構分析
|
顎式破碎機及機構簡圖、沖床及機構簡圖、偏心輪機構及機構簡圖、一般構件的表示方法、常用傳動系統簡圖、機構運動簡圖中的常用符號、轉動副、移動副、螺旋副、球面副、高副2件、幾何鎖合、力鎖合、開鏈2件、閉鏈2件、
|
機構的組成和結構分析
|
|
第三柜

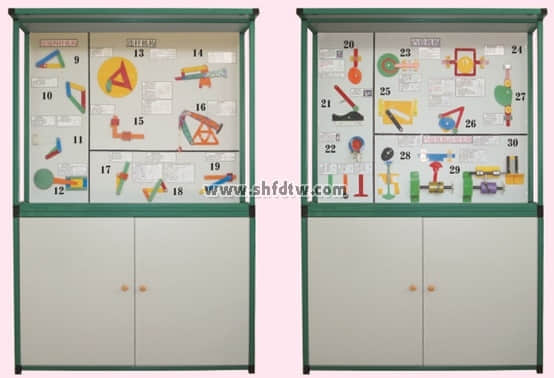

連桿機構
|
偏心輪機構、綜合平面連桿機構1、綜合平面連桿機構2、鉸鏈四桿機構、攝影平臺升降機構、鶴式起重機、雙搖桿機構、雙曲柄機構、正弦機構、－雷達天線俯仰機構、
|
1、連桿機構.ppt
2、平面機構的運動分析
|
|
第四柜
凸輪機構
|
盤形凸輪、移動凸輪機構、空間圓柱凸輪、從動件3件、盤形槽凸輪機構、等寬凸輪機構、反凸輪機構、共軛凸輪機構、等徑凸輪機構、凸輪廓線設計的基本原理、用作圖法設計凸輪廓線、內燃機配氣機構、自動機床進刀機構、自動送料機構
|
凸輪機構設計和運動規律分析
|
|
第五柜

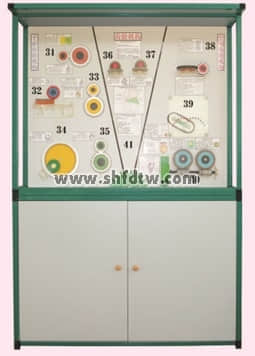

齒輪機構
|
漸開線的生成、直齒圓柱齒輪機構、齒輪各部分的名稱、漸開線齒輪的基本參數、斜齒圓柱齒輪傳動、直齒錐齒輪傳動、人字齒輪傳動、交錯軸斜齒輪傳動、齒輪齒條傳動、內直齒圓柱齒輪傳動、曲線圓錐齒輪機構、圓柱蝸輪蝸桿機構、弧面蝸桿蝸桿機構、蝸桿和蝸輪的形成、斜齒輪傳動的正確嚙合條件
|
1、齒輪傳動
2、蝸桿傳動
3、齒輪機構
|
|
第六柜

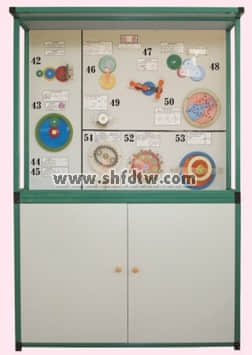

輪系
|
定軸輪系、差動輪系、行星輪系、周轉輪系、獲得大的傳動比、三星輪換向機構、運動的合成與分解、行星攪拌器、行星輪運動軌跡、漸開線少齒差行星傳動、擺線針輪傳動、諧波傳動。
|
輪系
|
|
第七柜

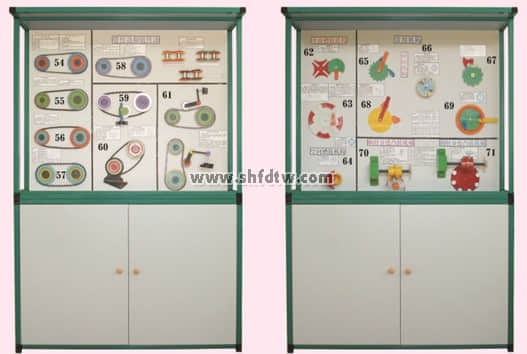

帶傳動和鏈傳動
|
平型帶傳動、V帶傳動、圓帶傳動、同步齒形帶傳動、鏈傳動、套筒鏈接頭形式3種、帶傳動張緊輪裝置、自動張緊裝置、鏈傳動張緊輪裝置2件
|
帶傳動和鏈傳動
|
|
第八柜
常用機構
|
外槽輪機構、內槽輪機構、空間槽輪機構、蝸桿分度凸輪機構、圓柱分度凸輪機構、各種分度凸輪機構特性比較、摩擦式棘輪機構、棘輪機構、內嚙合棘輪機構雙向式棘輪機構、超越離合器
|
其它常用機構
|
|
第九柜

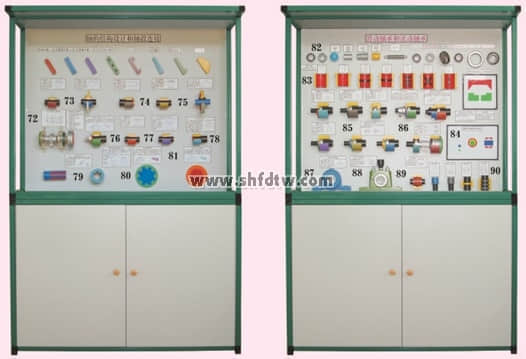

軸的結構設計與軸轂連接
|
軸上零件的布置方案、普通平鍵連接3件、導向平鍵連接、滑動平鍵連接、半圓鍵連接、楔鍵連接、花鍵連接、矩形花鍵、漸開線花鍵、過盈連接，鍵的類型（8種）
|
1、軸系及輪類零件的結構設計
2、軸轂連接
|
|
第十柜
滑動軸承和滾動軸承
|
整體式滑動軸承、剖分式滑動軸承、調心軸承、推力軸承結構（4件）、軸瓦、帶擋邊軸瓦、對開式軸瓦、對開式帶擋邊軸瓦、油孔油槽和油室3件、滾動軸承、靜壓軸承的組成及原理、同型號角接觸軸承的計算特點、滾動軸承的潤滑與密封8件、深溝球軸承、圓柱滾子軸承、調心球軸承、推力球軸承、角接觸球軸承、圓錐滾子軸承、滾動體形式5種
|
1、滑動軸承
2、滾動軸承
|
主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、動畫演示功能：利用二維/三維動畫效果來演示各種機構的功能和原理。
5、陳列柜尺寸：1250×430×1780ｍｍ，陳列柜上下柜采用彩色鋁塑鋼制作，造型美觀，堅固耐用。
