TW-XQ12純電動汽車電池組實驗臺

一、功能特點

1、純電動汽車電池組實驗臺采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。

2、實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。

3、實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。

4、實驗臺內部裝有直流模擬線性負載，用于模擬汽車運行時電池組的放電負載。

5、實驗臺整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。

6、實驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

二、技術參數

1、外接電源：交流220V±10% 50Hz

2、工作電壓：直流12V

3、工作溫度：-40℃～+50℃

4、外形尺寸：1240*600*1700mm(長×寬×高)

三、基本配置

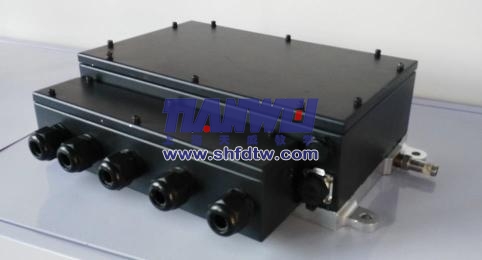

檢測控制面板、BMS電池管理控制單元、7寸BMS信息顯示屏、磷酸鐵鋰電池組、電源開關、12V開關電源、急停開關、充放電開關、充放電插座、充放電插頭、離心式鼓風機、PTC輔助加熱器、移動臺架等。

四、實訓項目

1.了解電池管理單元的結構和工作原理；

2.掌握電池管理單元的檢測方法；

3.熟悉電池包體總成的充放電臺架結構；

4.熟悉電池包體總成的充放電臺架工作原理；

5.掌握電池包體總成的充放電臺架操作技巧；

6.掌握電池包體總成的維護注意事項；

7.掌握電池包體總成的測試方法；

8.掌握電池包體總成的測試安全事項；

9.掌握純電動汽車電池組故障排除方法。
