真空過濾實驗裝置
- [產品分類]：化工原理實驗裝置
- [規格型號]：TW-HY113
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 5027 人關注該產品
產品詳情

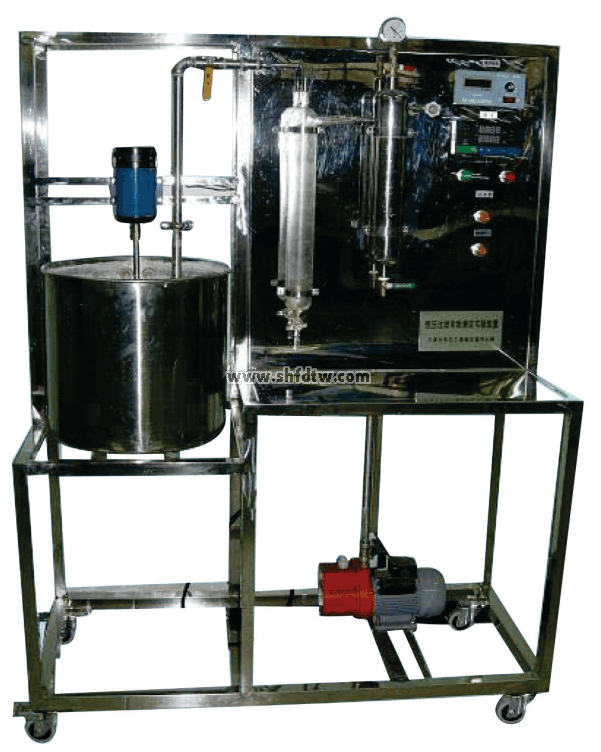

TW-HY113真空過濾實驗裝置
裝置特點
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。
5、相比恒壓板框過濾，真空抽濾具有配料少、時間短、操作維護簡便等優點。
6、實驗系統采用了量筒+秒表方式或?yàn)V液測量裝置測量濾液量。
7、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能
1、能夠體現真空過濾裝置的構造和操作方法。
2、實現操作壓力對過濾速率的影響，驗證過濾過程中的各種關系、相關公式及基本理論。
3、實現測定過濾常數K、qe、τe及壓縮性指數s的方法。
4、測定不同條件（真空度、濾液濃度、不同料漿）下的恒壓抽濾常數。
設計參數
過濾器面積 0.00385 m2，過濾壓力：0～0.2MPa。
過濾常數K: 1.0×10-4—6.0×10-4m3/m2，qe：0.1—0.3，θe：100-300。
壓縮性指數 s ：0.1-0.2，物性常數 k：1.0×10-7--3.0×10-7
溫度：0-50℃。
公用設施
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時物料由過濾器經真空泵抽吸后進入濾液瓶。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：固體CaCO3，外配設備：秒表。
主要設備
304不銹鋼物料桶：φ350×400mm。
304不銹鋼過濾器直徑：φ70mm。
玻璃計量瓶：1000ml。
調速電機：電壓AC220V，功率100W，攪拌器轉速：0-200r/min。
指針式真空壓力表：-0.1～0MPa 。
數字溫度儀表，Pt100鉑電阻溫度傳感器 ：0—100℃。
真空泵: 旋片式真空泵，抽速: ≥2L/s，轉速: 2800r/min 功率: 370W。
304不銹鋼緩沖罐 Φ76mm。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1500*500*1700mm(長×寬×高)，帶腳輪及禁錮腳。
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
緩沖罐壓力
|
指針式壓力表
|
壓力表就地顯示
|
調壓閥（手動）
|
|
濾液體積
|
1000ml計量瓶
|
直讀
|
無
|
|
過濾時間
|
數字秒表
|
秒表直讀
|
無
|
|
溫度
|
PT100鉑電阻
|
數字溫度計
|
無
|
