基本速成制圖模型

基本速成制圖模型實踐性較強，是培養學生利用投影法基本原理，培養認識圖解并分析空間幾何問題的知識，提高學生空間想象和形象思維以及繪制和閱讀零、部件等圖樣的綜合能力。該產品具有明顯的代表性和經濟性，是學生入手一份不可多得的實用性制圖模型。

基本速成制圖模型是根據勞動出版社和機械工業出版社《機械制圖》專業教材精選具有代表性的各種機械零(部)件圖樣制成配有立體圖(剖視圖)的標準模型。

外盒尺寸：265×225×65mm

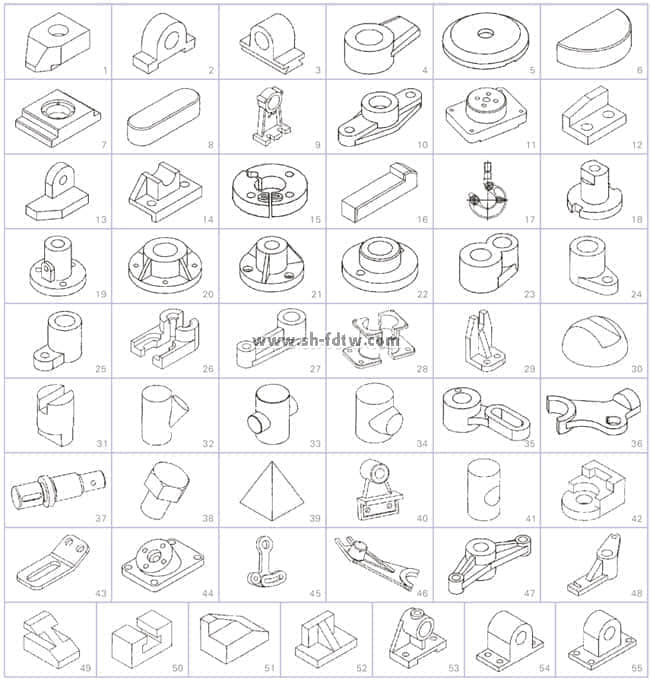

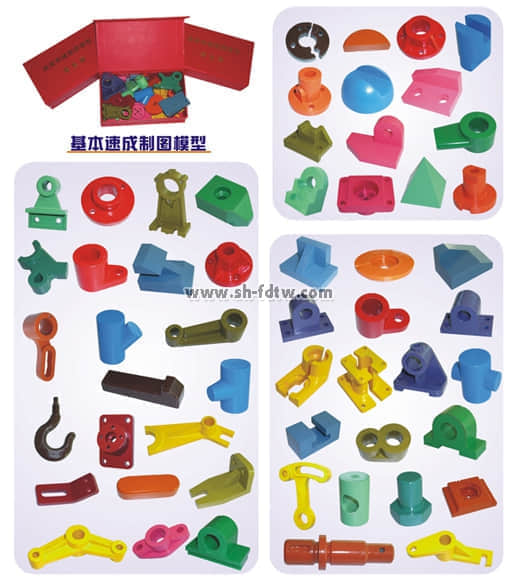

學生速成機械制圖繪圖立體零件模型（55件）

一、材料：塑料；

二、模型規格：20mm～90mm；

三、模型組成：學生速成機械制圖繪圖立體零件模型，每套至少包含55個零件模型，零件模型名稱具體如下：

1.補畫圓筒開槽體的左視圖（對應王幼龍主編第三版《機械制圖》圖5-11）；

2.兩表面的連接關系（對應勞動版第五版《機械制圖》圖5-2c）；

3.傾斜于投影面的截面的投影為類似形（對應勞動版第五版《機械制圖》圖5-26a）；

4.支架的斜二測圖畫法（對應王幼龍主編第三版《機械制圖》圖4-13）；

5.三視圖的形成（對應王幼龍主編第三版《機械制圖》圖3-6）；

6.組合體的組合形成（對應勞動版第五版《機械制圖》圖5-1b）；

7.用線面分析法看圖（對應王幼龍主編第三版《機械制圖》圖5-2b）；

8.切割式組合體（對應王幼龍主編第三版《機械制圖》圖5-6）；

9.基本視圖的配置關系（對應王幼龍主編第三版《機械制圖》圖6-2）；

10.兩表面的連接關系（對應勞動版第五版《機械制圖》圖5-2d）；

11.傾斜結構視圖的形成（對應勞動版第五版《機械制圖》圖6-7）；

12.與投影面傾斜角度不大于30的圓，圓弧畫法（對應勞動版第五版《機械制圖》圖6-34）；

13.軸承座的尺寸基準（對應王幼龍主編第三版《機械制圖》圖5-23）；

14.支架的結構分析（對應王幼龍主編第三版《機械制圖》圖8-42）；

15.用相交剖切面剖切時未剖到部分仍按原位投射（對應勞動版第五版《機械制圖》圖6-26）；

16.兩表面的連接關系（對應勞動版第五版《機械制圖》圖5-2b）；

17.支架（對應金大鷹主編第四版《機械制圖》圖4-20）；

18.局部視圖（對應王幼龍主編第三版《機械制圖》圖6-4）；

19.兩表面的連接關系（對應勞動版第五版《機械制圖》圖5-2a）；

20.半剖視（對應王幼龍主編第三版《機械制圖》圖6-13）；

21.幾個相交的剖切面（對應王幼龍主編第三版《機械制圖》圖6-12）；

22.全剖視圖（對應勞動版第五版《機械制圖》圖6-14）；

23.剖視圖（對應王幼龍主編第三版《機械制圖》圖6-8）；

24.軸承座的看圖方法（對應王幼龍主編第三版《機械制圖》5-25）；

25.斷面圖的特殊畫法（對應勞動版第五版《機械制圖》圖6-29）；

26.旋轉視圖（對應金大鷹主編第四版《機械制圖》圖5-8）；

27.形體分析和視圖（對應王幼龍主編第三版《機械制圖》5-1）；

28.用三個相交剖切平面獲得的剖視圖（對應勞動版第五版《機械制圖》圖6-25）；

29過濾線畫法（對應勞動版第五版《機械制圖》圖8-10）；

30.重合斷面（對應勞動版第五版《機械制圖》圖6-30）；

31半圓鍵（對應勞動版第五版《機械制圖》圖7-15b）；

32.圓柱穿孔后相貫線的投影（對應勞動版第五版《機械制圖》圖3-24）；

33.斷面圖與剖視圖的比較（對應勞動版第五版《機械制圖》圖6-27）；

34.切割形組合體的畫圖步驟（對應勞動版第五版《機械制圖》圖5-9）；

35.幾種常見的相貫線（對應金大鷹主編第四版《機械制圖》圖3-3）；

36.圓臺和圓柱軸線正交的相貫線投影（對應勞動版第五版《機械制圖》圖3-27）；

37.兩圓柱正交時相貫線的變化（對應勞動版第五版《機械制圖》圖3-25）；

38.省略標注（對應王幼龍主編第三版《機械制圖》6-30）；

39.座（對應金大鷹主編第四版《機械制圖》圖4-20）；

40.機件的肋，輪輻，孔等結構畫法（對應勞動版第五版《機械制圖》圖6-36a）；

41.剖視圖中必要的虛線（對應金大鷹主編第四版《機械制圖》圖5-14）；

42.局部剖視（對應王幼龍主編第三版《機械制圖》圖6-17）；

43.機件的肋，輪輻，孔等結構畫法（對應勞動版第五版《機械制圖》圖6-36b）；

44.圓弧連接的三種情況（對應王幼龍主編第三版《機械制圖》圖2-19）；

45.用二個平行剖切平面剖切時的剖視圖的畫法（對應勞動版第五版《機械制圖》圖6-22）；

46.相交平面和柱面剖切的全剖視圖（對應金大鷹主編第四版《機械制圖》圖5-41）；

47.墊塊正等測圖（對應王幼龍主編第三版《機械制圖》圖4-5）；

48.補畫只做三視圖所缺圖線（對應王幼龍主編第三版《機械制圖》圖6-27）；

49.視圖中線框和圖線的含義（對應勞動版第五版《機械制圖》圖5-20）；

50.接頭表面截交線的作圖步驟（對應勞動版第五版《機械制圖》圖3-15）；

51.棱錐表面上點的投影（四棱錐）（對應王幼龍主編第三版《機械制圖》圖3-5）；

52.切槽半圓球的投影作圖（對應勞動版第五版《機械制圖》圖3-20）；

53.物體各組成部分特征明顯的視圖（對應勞動版第五版《機械制圖》圖4-25）；

54.傾斜于投影面的截面的投影為類似形（對應勞動版第五版《機械制圖》圖5-26b）；

55.剖視圖上的虛線（對應王幼龍主編第三版《機械制圖》圖19）。
