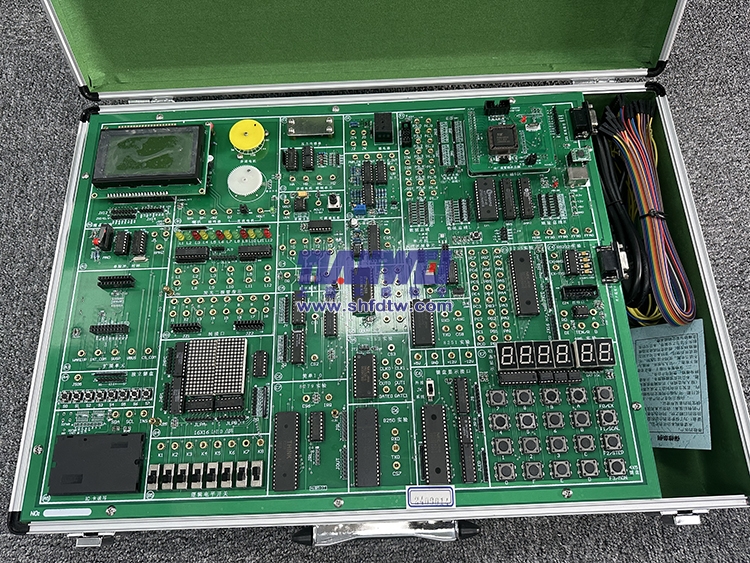

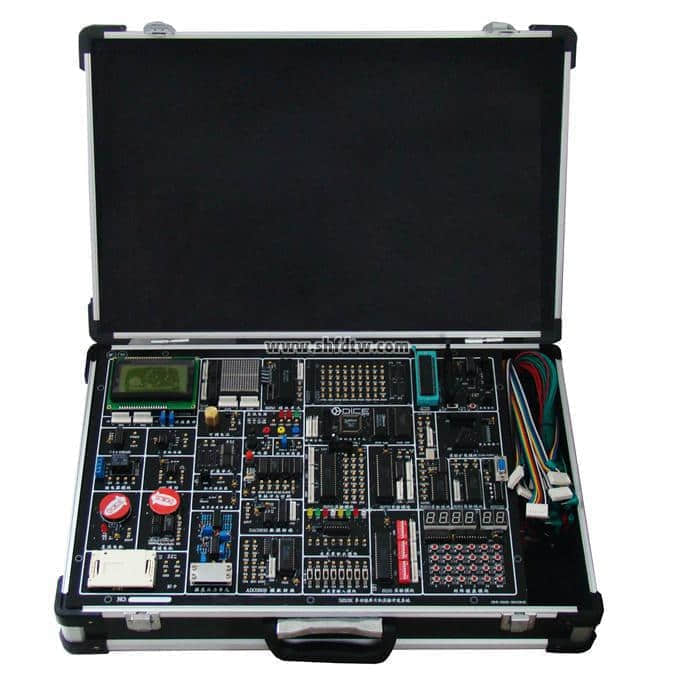

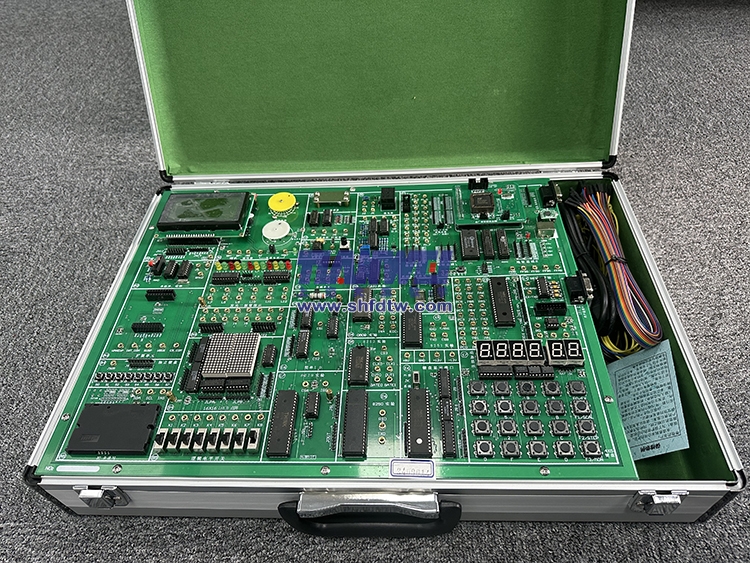

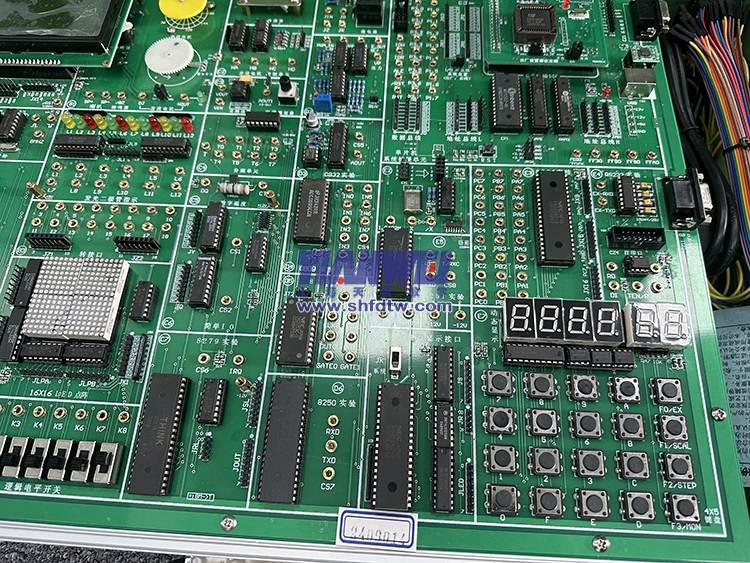

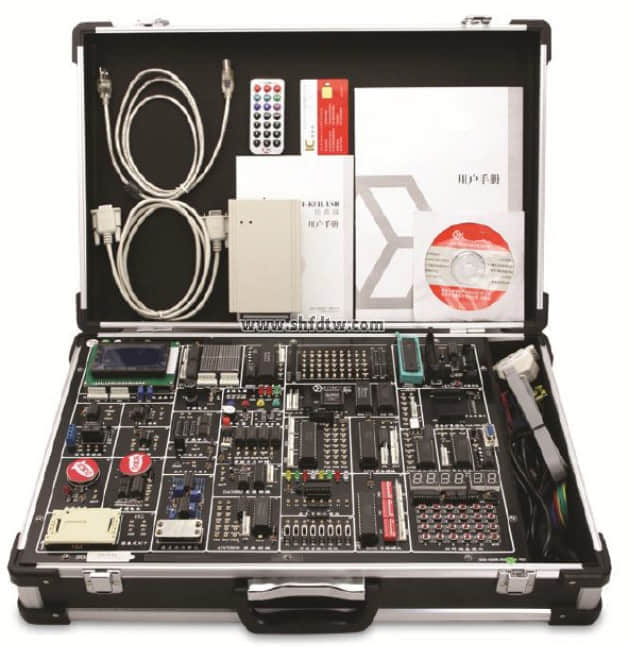

TW-X54多功能單片機開發系統實驗箱
一、系統簡介
TW-X54多功能單片機實驗開發系統是《MCS-51單片機原理與接口》《C8051嵌入式單片機控制技術》《自動化控制》《CPLD/FPGA技術》等課程教學的配套實驗設備。以小系統、多功能、易擴展為設計思想，系統的地址總線、數據總線、控制總線全部引出，對用戶開放，并留有擴展單元（區），這樣學?？梢詮男枰霭l(fā)，靈活選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

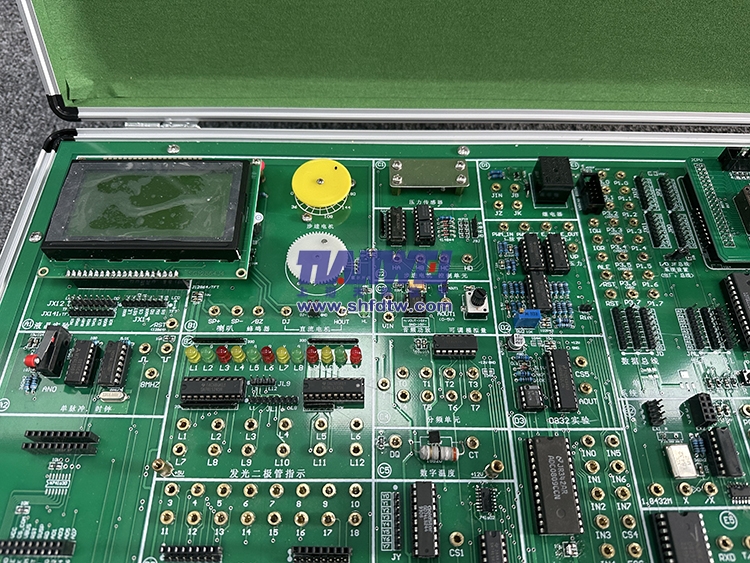

二、系統組成：
（1）硬件：
|
1
|
用戶CPU（AT89S52），帶仿真接口
|
21
|
I/O口擴展模塊（74LS244、74LS273）
|
|
2
|
ISP在線編程接口，標配ISP下載線和軟件
|
22
|
蜂鳴器模塊
|
|
3
|
單片機所有IO口，數據、地址線，及譯碼地址區
|
23
|
射極跟隨器實驗?zāi)K
|
|
4
|
譯碼、鎖存單元（由CPLD芯片1016設計）
|
24
|
紅外遙控接收實驗?zāi)K（配紅外遙控器）
|
|
5
|
擴展ROM（64K）、擴展RAM（32K）
|
25
|
單脈沖與固定時鐘模塊
|
|
6
|
擴展模塊區（USB、網卡、CAN總線等）
|
26
|
DS18B20數字溫度傳感器模塊
|
|
7
|
RS232串行通訊口
|
27
|
DAC0832數模轉換模塊
|
|
8
|
8251實驗?zāi)K
|
28
|
模擬溫度傳感器實驗?zāi)K
|
|
9
|
8253實驗?zāi)K
|
29
|
壓力傳感器實驗?zāi)K
|
|
10
|
8279實驗?zāi)K
|
30
|
ADC0809模數轉換模塊
|
|
11
|
8255實驗?zāi)K
|
31
|
128*64 LCD液晶顯示模塊（可換16*2 LCD模塊）
|
|
12
|
六位動態數碼管實驗?zāi)K
|
32
|
PWM轉換模塊
|
|
13
|
4*6矩陣鍵盤模塊
|
33
|
LM386音頻功放模塊
|
|
14
|
8155實驗?zāi)K
|
34
|
繼電器模塊
|
|
15
|
8位LED發光二極管輸出模塊
|
35
|
RS485通訊模塊
|
|
16
|
8位開關量輸入模塊
|
36
|
直流電機模塊（帶霍爾傳感器，可實現閉環調速）
|
|
17
|
8250實驗?zāi)K
|
37
|
四相步進電機模塊（帶驅動電路）
|
|
18
|
16*16點陣實驗?zāi)K
|
38
|
接觸式IC卡實驗?zāi)K（標配一塊IC卡）
|
|
19
|
可調電壓模塊
|
39
|
標配超強Keil51仿真器（USB接口）
|
|
20
|
直流電源模塊（提供+5V、+12V、-12V、GND）
|
40
|
配套附件實驗接插線，排線，IC卡，紅外遙控器，USB線，說明書，光盤資料(含詳實的實驗代碼C與匯編程序)。
|
（2）軟件和程序：
系統配置98/2000/XP//WIN7等操作平臺的單片機仿真調試軟件KEILC51 UV2 調試環境，支持匯編、C51語言編譯、調試；單片機ISP在線下載軟件；串口調試助手；取模軟件等；隨光盤配有全部的實驗源程序和電子版實驗指導書。
（3）電氣性能與尺寸重量：
|
序號
|
電氣性能與尺寸重量
|
|
1
|
輸入電源：AC 220V±10% 50HZ
|
|
2
|
輸出電源：DC +5V/3A、+12V/0.5A、-12V/0.5A
|
|
3
|
工作環境：溫度-10~+40攝氏度 相對濕度<85%（25攝氏度） 海拔<4000m
|
|
4
|
裝置容量：<0.5 KVA
|
|
5
|
重 量：約5 KG
|
|
6
|
外形尺寸：520*330*140mm
|
|
7
|
安全保護：具有短路保護、自恢復功能，安全符合國家標準
|
|
8
|

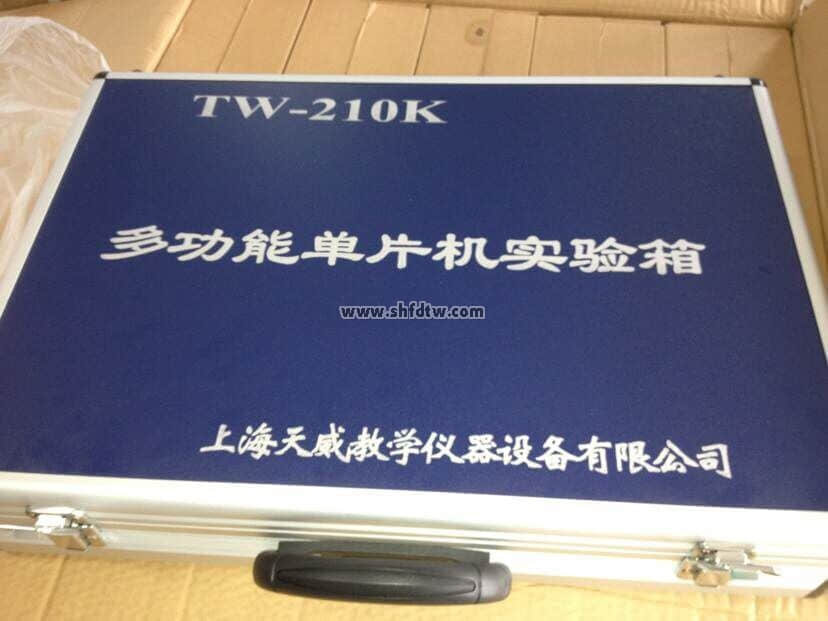

箱體材料：采用輕便鋁合金框架木箱作為實驗儀機箱，美觀大方，結實耐用。
|
三、系統主要特點
（1）仿真器：系統標配有USB接口仿真器或選配和其它型號仿真器。
1、 仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。
2、 不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
3、 USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。
4、 下載仿真通訊急速115200BPS，也是KEIL支持的高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
（2）ISP在線下載：實驗系統配有ISP在線下載接口，并標配USB接口下載電纜線，可直接燒錄AT89S5X單片機和AVR單片機。

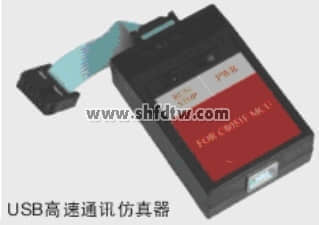

（3）支持C8051F 單片機（SOC）擴展：選配C8051F擴展板和仿真器， USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件。
1、CPU:C8051F020。
2、22.1184MHz晶振。
3、標準JTAG接口，支持硬件仿真。
4、外部復位電路。
5、所有IO口均引出并加清晰標注。
6、可以與TW-210K實驗箱結合，實現超多外圍功能。

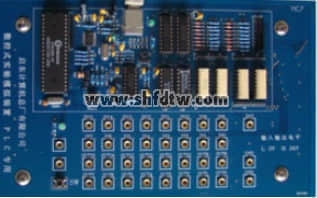

（4）支持PIC單片機擴展：
通過選配件PIC模塊可實現PIC單片機功能
1、CPU：PIC16F877A
2、4MHz晶振
3、標準6針I(yè)CSP接口，可以單片機進行編程與仿真。
4、所有IO口均引出。
5、外部復位電路。
6、可以與TW-210K實驗箱結合，實現超多外圍功能。
（5）支持AVR單片機擴展：
通過選配件AVR模塊可實現AVR單片機功能
1、CPU:ATMEGA16。
2、8MHz晶振。
3、標準ISP下載接口。
4、外部復位電路。
5、標準JTAG接口，支持硬件仿真。
6、所有IO口均引出并加清晰標注。
7、可以與TW-210K實驗箱結合，實現超多外圍功能。

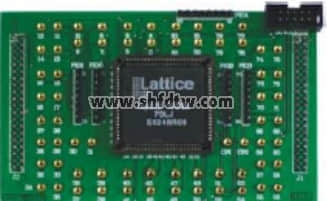

（6）支持EDA(CPLD/FPGA)開發：通過選配EDA擴展卡（標配并口JTAG下載線），實現CPLD/FPGA的實驗、學習和開發，并和單片機系統共用硬件資源。
（7）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（8）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（9）在線下載：實驗系統配有ISP在線下載接口，可直接燒錄AT89S5X單片機。
（10）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
(11) 可選配DAQ數控式創新實驗平臺
DAQ數控式創新實驗平臺，是將一些復雜的例如交通燈控制系統、四層電梯控制系統、刀庫捷徑選擇等實驗通過當前流行的二維動畫技術制作出來，借助PC要資源，仿真實物的控制系統。通過USB接口電路，實現CPU（單片機）對虛擬被控對象的控制和雙向通信。該實驗平臺形象生動、可操作性強、可實現復雜的閉環控制，大大提高學生的學習興趣和創新思維。與傳統的實物模型相比：性價比極高、無需后續的保養和維修、使用安全方便。目前該創新實驗平臺有15個典型的系統實驗。
四、實驗項目
|
軟件實驗（標配）
|
|
|
1. 清零程序
|
2. 拆字程序
|
|
3. 拼字程序
|
4. 數據區傳送子程序
|
|
5. 數據排序?qū)嶒?yàn)
|
6. 查找相同數據個數
|
|
7. 無符號雙字節快速乘法子程序
|
8. 多分支程序
|
|
9. 脈沖計數實驗
|
10. 電腦時鐘實驗
|
|
硬件實驗（標配）
|
|
|
11. P1口亮燈實驗
|
12. P1口轉彎燈實驗
|
|
13. P3.3口輸入，P1口輸出實驗
|
14. 工業順序控制實驗
|
|
15. 8255 A、B、C口輸出方波實驗
|
16. 8255 PA口控制PB口
|
|
17. 8255控制交通燈
|
18. 簡單I/O擴展實驗
|
|
19. A/D0809轉換實驗
|
20. D/A0832轉換實驗
|
|
21. 8279鍵盤顯示實驗
|
22. 通用打印機實驗（自配）
|
|
23. 微型打印機打印實驗（自配）
|
24. I2C儲存卡讀寫實驗
|
|
25. 繼電器控制實驗
|
26. 步進電機控制實驗
|
|
27. 8253方波實驗
|
28. 小直流電機閉環調速實驗
|
|
29. 16*16 LED點陣顯示實驗
|
30. 128*64 LCD液晶屏顯示實驗
|
|
31. 8250可編程異步通訊接口實驗
|
32. 8251可編程通訊接口實驗
|
|
33. 單片機RS232/485串行發送實驗
|
34. 單片機RS232/485串行接收實驗
|
|
35. 單片機RS232/485與PC機通訊實驗
|
36. DS18B20單總線溫度測量實驗
|
|
37. 紅外線遙控收發實驗
|
38. 溫度傳感器實驗
|
|
39. 壓力傳感器實驗
|
40. PWM脈沖寬度調制實驗
|
|
41. 電子音樂演奏實驗
|
42. 8155模塊實驗
|
|
43. 射極跟隨器實驗
|
|
|

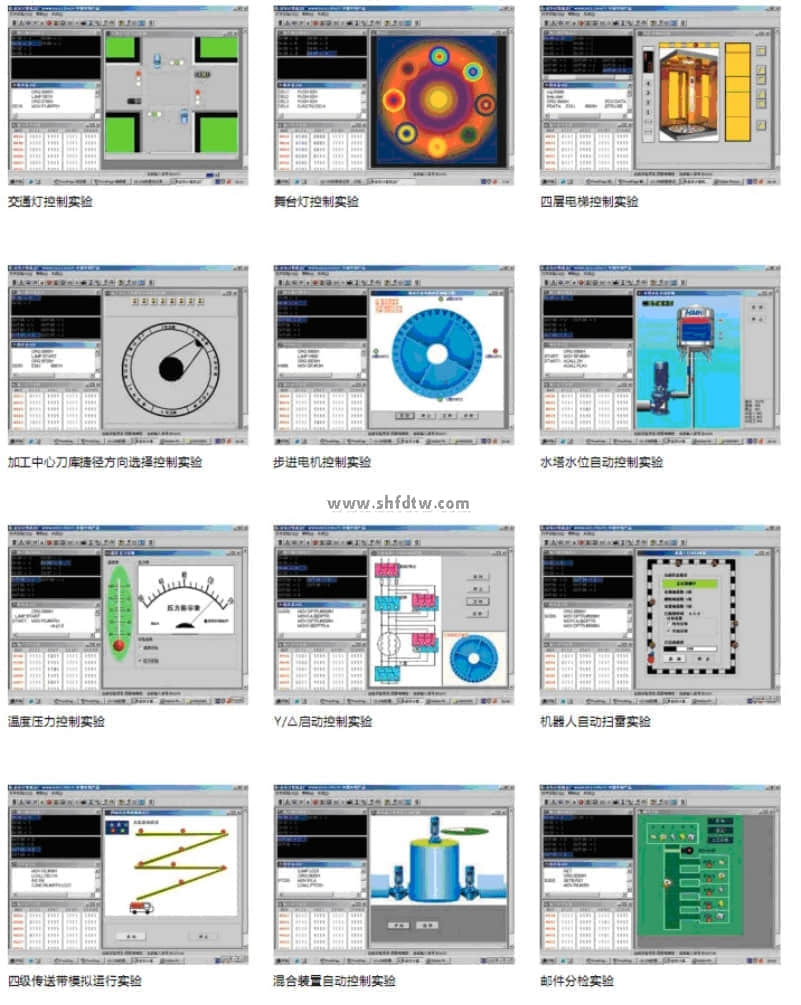

數控式創新實驗平臺（選配）
（配置上位機仿真軟件，1卡即可完成以下實驗）
|
|
44. 機器人掃地雷實驗（閉環實驗）
|
45. 刀庫捷徑選擇實驗（閉環實驗）
|
|
46. 四層電梯實驗（閉環實驗）
|
47. 四級傳送帶實驗（閉環實驗）
|
|
48. 郵件分揀實驗（閉環實驗）
|
49. 水塔水位控制實驗（閉環實驗）
|
|
50. 交流電機Y/△起動實驗（閉環實驗）
|
51. 交通信號燈實驗（開環實驗）
|
|
52. 步進電機實驗（開環實驗）
|
53. 舞臺燈實驗（開環實驗）
|
|
54. LED數碼管顯示實驗（開環實驗）
|
55. 液體混合裝置實驗（開環實驗）
|
|
56. 八通道邏輯分析實驗（開環實驗）
|
57. 溫度壓力實驗（開環實驗）
|
|
58. 連線自檢實驗（開環實驗）
|
|
|
硬件實驗（選配）
|
|
59. USB2.0通訊實驗
|
60. CAN總線通訊接口實驗
|
|
61. 以太網TCP/IP協議接口實驗
|
|
五、選配件介紹：（以下部分為選配價格另算）
DAQ數控式創新實驗平臺 1100元
CPLD擴展模塊（1032E）FPGA擴展模塊(EP1K30)（配置并行下載電纜）590元

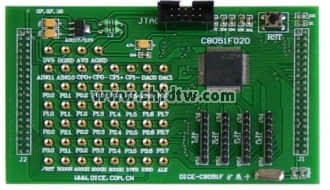

C8051F020單片機擴展模塊 680元
EC5 USB接口仿真器 （配置USB下載電纜） 290元

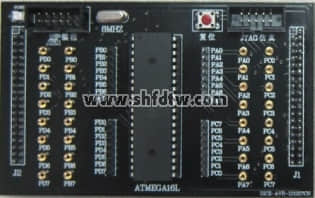

AVR單片機擴展模塊 (CPU型號:ATMEGA16L) 590元

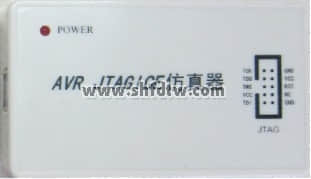

AVR仿真器 660元
PIC單片機擴展模塊
(CPU型號:PIC16F877A) 580元

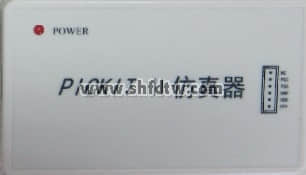

PIC仿真器 680元

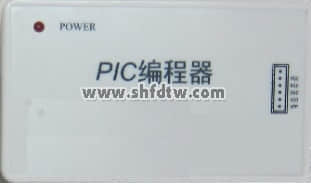

PIC編程器 450元

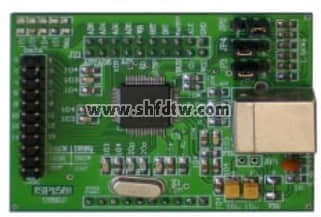

USB2.0通訊模塊 290元

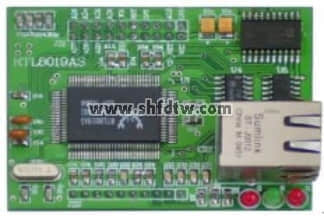

以太網TCP/IP協議接口模塊 290元

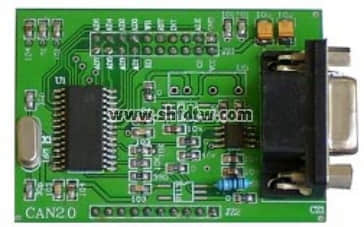

CAN總線通訊接口模塊 290元
六、單片機實訓包模塊（選配）
|
序號
|
實訓包名稱
|
配件
|
說明
|
單價
|
|
配件名稱
|
數量
|
|
1
|
可燃?xì)怏w報警儀
|
51單片機系統
|
1
|
使用可燃?xì)怏w傳感器，調理電路進行信號調理，單片機根據信號進行報警。
|
700元
|
|
可燃?xì)怏w檢測模塊
|
1
|
|
配件、技術資料
|
1
|
|
2
|
流量液位檢測自動供水（帶紅外遙控）
|
51單片機系統
|
1
|
單片機實時檢測并在LED上實時顯示水流量信息，同時根據液位情況，控制水泵進行自動供水控制，水流量可手動進行調節。系統帶紅外遙控系統。
|
1500元
|
|
透明供水系統模型
|
1
|
|
水泵
|
1
|
|
流量檢測系統
|
1
|
|
液位檢測系統
|
1
|
|
紅外遙控器
|
1
|
|
配件、技術資料
|
1
|
|
3
|
超聲波倒車?yán)走_(dá)
|
51單片機系統
|
1個
|
使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示
|
700元
|
|
超聲波測距模塊
|
1個
|
|
顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
4
|
環境測試儀
|
51單片機系統
|
1個
|
使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗
|
700元
|
|
環境測試模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
5
|
出租車計價器
|
51單片機系統
|
1個
|
直流電機模擬車輪，用霍爾傳感器測里程，用LCD顯示里程、單價、總價、等信息
|
700元
|
|
液晶顯示模塊
|
1個
|
|
直流電機模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
6
|
數字式多路溫度采集系統
|
51單片機系統
|
1個
|
對8組DS18B20同進進行溫度采集和顯示
|
600元
|
|
DS18B20模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
7
|
數據采集系統
|
51單片機系統
|
1個
|
采用AD轉換器轉換模擬信號，再通過單片機串口發送到PC機，PC機對收到的數據進行顯示
|
550元
|
|
數據采集模塊
|
1個
|
|
串行通信模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
8
|
交通燈控制系統
|
51單片機系統
|
1個
|
用LED發光二極管模擬交通燈，數碼管顯示倒計時秒數
|
550元
|
|
交通燈模塊
|
1個
|
|
顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
9
|
直流、步進電機控制系統
|
51單片機系統
|
1個
|
PWM控制直流電機轉速，并用霍爾傳感器測速；步進電機正反轉控制、速度控制
|
550元
|
|
電機控制模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
10
|
公交車報站器
|
51單片機系統
|
1個
|
公交車報站，語音提示，可進行語音錄放控制
|
500元
|
|
語音錄放模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
11
|
紅外測溫儀
|
單片機系統
|
1個
|
使用熱釋紅外傳感器，實現非接觸測量人體、物體溫度，用數碼管顯示
|
750元
|
|
紅外測溫模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
12
|
數字電子鐘
|
51單片機系統
|
1個
|
年、月、日、星期、時、分、秒顯示，程序中可設置初值
|
500元
|
|
日歷時鐘模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
13
|
俄羅斯方塊游戲
|
單片機系統
|
1個
|
單片機實現俄羅斯游戲，用LCD顯示，鍵盤控制
|
700元
|
|
液晶顯示模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
14
|
電子稱
|
51單片機系統
|
1個
|
測量物體質量，用數碼管顯示，提供法碼，量程500克
|
900元
|
|
壓力測量模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
15
|
考勤機
|
51單片機系統
|
1個
|
IC卡應用于考勤機，身份識別
|
700元
|
|
讀卡器模塊
|
1個
|
|
鍵盤顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
16
|
U盤、SD卡讀寫器
|
U盤、SD卡讀寫模塊
|
1個
|
可讀寫U盤/SD卡，U盤/SD卡自配
|
550元
|
|
配件、技術資料
|
1份
|
|
17
|
MP3音樂播放器
|
MP3播放模塊
|
1個
|
可播放MP3音樂，并可自由更新MP3文件
|
550元
|
|
配件、技術資料
|
1份
|
|
18
|
無線語音傳輸系統
|
單片機系統
|
1個
|
無線數據傳輸模塊實現數據傳輸，注：用戶至少配兩套系統才能完成傳輸功能
|
850元
|
|
無線通信模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
19
|
基于CAN總線的汽車車窗控制
|
51單片機系統
|
1個
|
CAN總線方式通信，控制車窗的開合（模擬），注：用戶至少配兩套系統才能完成傳輸功能
|
700元
|
|
CAN通訊模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
20
|
網絡家電
|
51單片機系統
|
1個
|
通過以太網控制（模擬）空調的啟動、停止和設置
|
800元
|
|
以太網通訊模塊
|
1 個
|
|
配件、技術資料
|
1份
|
|
21
|
GSM通信系統
|
51單片機系統
|
1個
|
單片機控制GSM通信模塊實現自動拔號通話功能
|
1700元
|
|
GSM網絡通信模塊
|
1 個
|
|
配件、技術資料
|
1份
|
|
22
|
GPS定位
|
51單片機系統
|
1個
|
單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示
|
900元
|
|
GPS模塊
|
1個
|
|
液晶顯示模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
23
|
語音識別機器人
|
語音識別控制模塊
|
1個
|
單片機對語音進行識別，可以控制機器人前進、后退、左轉、右轉、跳舞等動作
|
1300元
|
|
機器人
|
1個
|
|
機器人控制板
|
1個
|
|
配件、技術資料
|
1份
|
|
24
|
語音遙控小車
|
語音識別控制模塊
|
1個
|
單片機對語音進行識別，控制小車前進、后退、左轉、右轉等動作
|
1100元
|
|
小車車體
|
1個
|
|
小車驅動板
|
1個
|
|
配件、技術資料
|
1份
|
|
25
|
LED點陣顯示屏
|
51單片機系統
|
1個
|
基于51單片機控制的多功能LED點陣顯示屏，適合單片機實訓中的項目教學，由64片8*8點陣LED模塊組成，可同時顯示16個16*16點陣的漢字。
|
1500元
|
|
LED顯示屏
|
1個
|
|
配件、技術資料
|
1份
|
|
26
|
酒精測試儀
|
51單片機系統
|
1個
|
基于單片機控制的酒精測試儀，可以檢測氣體中酒精乙醇濃度，單位mg/L；液晶實時顯示酒精濃度數值和醉酒閾值；當測量值＞醉酒閾值時報警并亮燈。
|
700元
|
|
LCD顯示模塊
|
1個
|
|
酒精傳感器模塊
|
1個
|
|
配件、技術資料
|
1份
|
|
27
|
智能小車機器人套件(豪華版)
|
核心芯片：89C52, 可用匯編 或者 C 語言編寫指令，讓機器 人實現自己想要的功能，并且可以任意改寫指令得到新功能，自帶在線下載功能.可以實 現機器人避障礙，尋黑線等多 種功能。是電子類專業機器人 比賽和各類電子競賽理想的學習套件
|
1500元
|
|
28
|
虛擬示波器和邏輯分析儀套件
|
該套件可實現以下功能：示波 器 、 邏 輯 分 析 儀 、 數 字 電 壓 表、混合信號示波器、數字信 號發生器、數據記錄儀、頻率 發生器、頻率計數器、脈沖計 數器、PWM 控制器、I2C 控制 器、遠程控制器
|
850元
|
