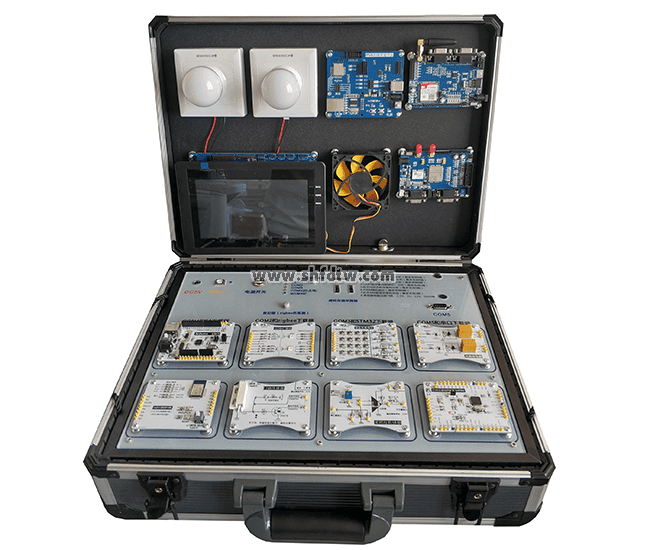

NewIOT物聯網技術綜合實訓實驗箱
平臺尺寸：415*315*50mm
NewIOT平臺簡介
NewIOT物聯網綜合實驗平臺是一款面向電子信息、計算機及物聯網專業的教學實驗實訓設備,主要由實驗平臺、實驗?zāi)K、實驗軟件、云平臺、實驗開發工具及電子實訓指導書六部分組成，實驗平臺配置高性能的主板及各種拓展接口，并多達幾十種物聯網模塊和傳感器模塊可供選擇，模塊均采用磁吸式接口設計，直接吸附到實驗平臺對應插槽內即可直接使用，無需額外接線，學生可以任意搭接模塊進行實驗，完成物聯網基礎知識學習以及復雜的多模塊聯網實驗，拓展性強。
NewIOT物聯網綜合實驗平臺實驗系統資源豐富，覆蓋幾十種課程實驗，可完成51單片機技術、嵌入式系統、RFID技術、ZigBee技術、射頻識別技術、無線通訊技術、互聯網技術、傳感器技術、數據采集技術、無線傳感器網絡技術、智能小車控制、智能機械臂控制、電路設計、集成電路技術、電子技術應用等諸多課程的實驗實訓，課程實驗提供開放的軟件及硬件資源，著重培養學生的實際動手能力與編程能力，可實現教學、科研、學生畢業設計等相關物聯網課題。
NewIOT平臺可拓展性較強，搭配對應的實訓模塊，可完成智慧農業實訓、智能家居實訓、智能交通實訓、智慧醫療實訓、智慧城市實訓、智慧養老看護實訓、車聯網實訓、智能安防門禁實訓等諸多應用實訓。
NewIOT平臺特點：
實驗平臺采用一體式供電結構，整個實驗平臺只需連接一根電源線即可，省去繁雜的接線工作，便于學生使用操作；
內置USB串口服務器設備, 通過 1 路 USB虛擬以太網網卡，網卡根據端口虛擬出不同的串口，最多可拓展8路串口接口，多路串口可以更好的實現數據的透明化，讓學生可以分步式的進行數據的采集和設備的檢修，進行數據傳輸時，模塊無需單獨連接數據線，極大的節省接線帶來的問題，專心去做物聯網關鍵技術的學習。
實驗平臺提供5V供電接口、以太網口、USB接口、J-link下載接口、CC-debug下載接口、單片機下載口、RS232/RS485串口,接口豐富，便于拓展；
實驗平臺具備8個通用實驗?zāi)K插槽，所有實驗插槽均可進行磁吸式連接，并且集成防短路設計，支持至多8個模塊的聯動實驗，可在單個知識點學習的基礎上，進行多模塊綜合應用實驗，可完成無線傳感網絡實驗等多種復雜的綜合聯網實驗；
實驗平臺提供了主板復位鍵以及ZigBee仿真器復位鍵，當通訊或仿真調試出現混亂時，只需用按下復位鍵即可恢復初始狀；
實驗平臺還集成了虛擬儀器采集接口，便于物聯網實驗中的數據分析；
實驗平臺上每個COM端對應一盞指示燈,COM1-COM4模塊正常工作時,指示燈閃爍，另外配有主板電源指示燈，實驗平臺正常運行時，指示燈常亮；

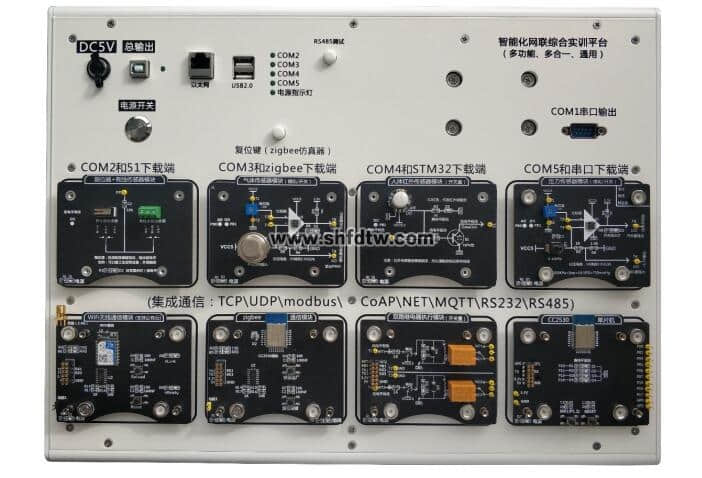

NewIOT實驗平臺參數：
|
序號
|
名稱
|
詳情
|
|
1
|
總電源
|
配有DC5—12V電源接口，常規弱電供電，保證實驗設備的用電安全;
|
|
2
|
USB接口
|
提供8路串口、ZigBee仿真器、ARM仿真器、單片機仿真器、485通信接口、TCP/IP云端通信接口等多種數據接口；
|
|
3
|
總電源開關
|
NewIOT實驗平臺主電源開關，帶電源指示燈;
|
|
4
|
RS485接口/RS232接口
|
用于外接工業物聯網設備/云平臺采集設備/智能觸摸屏網關;
|
|
5
|
虛擬儀器接口
|

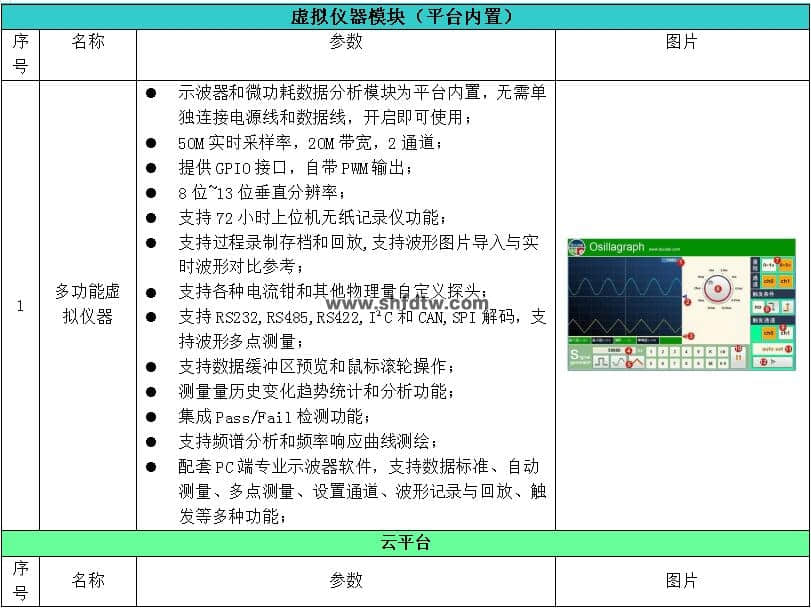

分析儀供電及數據傳輸接口,便于物聯網實驗中的數據分析,結合虛擬儀器采集模塊，可以在上位機軟件端對硬件IIC、SPI、uart、ADC、PWM等數據的采集和圖形化的展示，讓學生可以更直觀的學習相關知識;
|
|
6
|
功能按鍵
|
包括電源按鍵、ZigBee仿真器復位按鍵及主板復位按鍵;
|
|
7
|
LED 指示燈
|
4個COM端指示燈和1個主板運行指示燈;
|
|
8
|
物聯網模塊插槽
|
采用磁吸形式，并且加入防短路設計，模塊吸附后即可直接使用，不必?fù)?dān)心短路和燒毀模塊風險，各個模塊之間可以進行磁吸聯接（即搭積木式形式），方便進行基礎性教學。
|
|
9
|
尺寸
|
415*310*50mm
|
|
10
|
重量
|
2.5kg
|

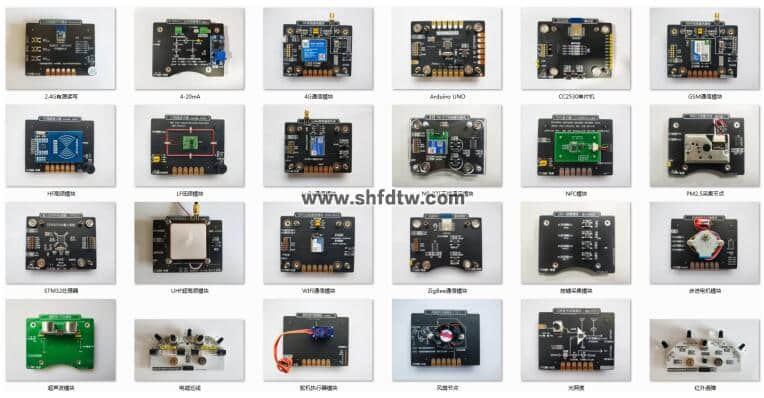

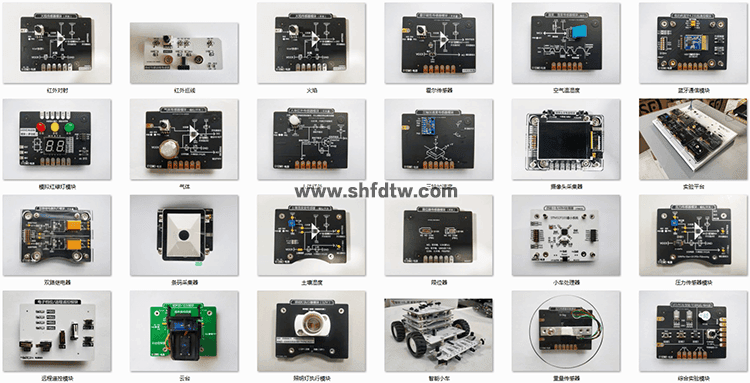

NewIOT實驗?zāi)K：
?
采用磁吸式可拆卸結構，集成防呆設計，避免短路；
可以無縫吸附到NewIOT實驗平臺插槽內，插槽集成供電與數據傳輸功能，無需單獨外接電源及數據線；

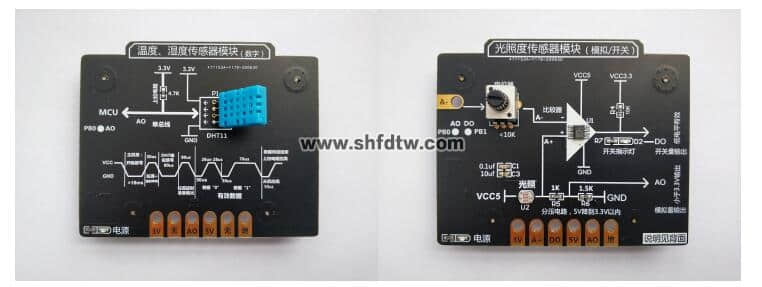

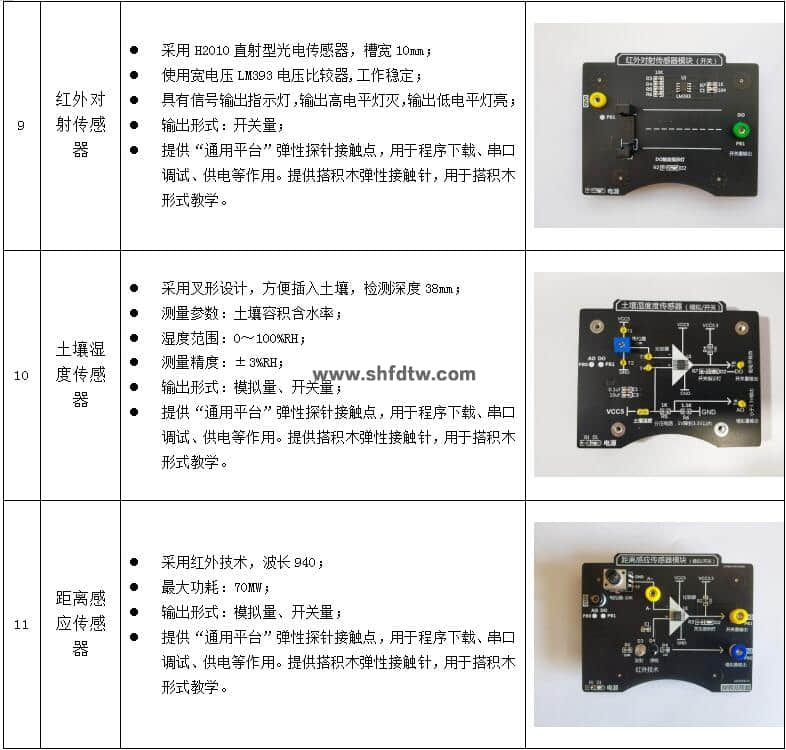

實驗?zāi)K表面集成電路圖（下圖），便于學生更直觀的了解元器件的組成及模塊的運行原理；

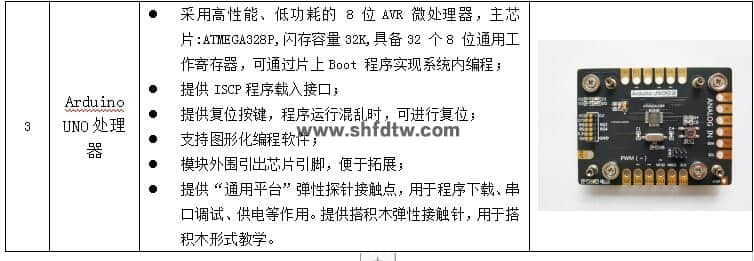

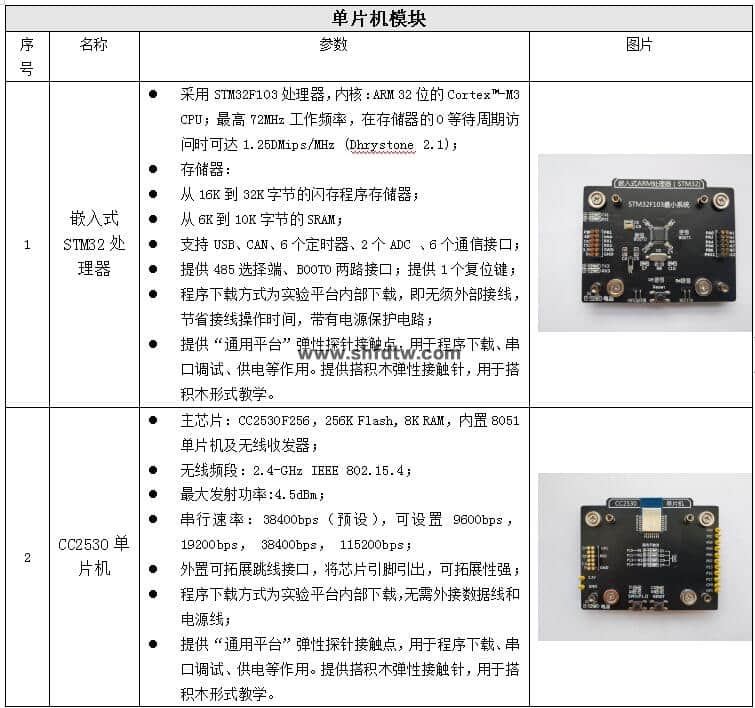

單片機模塊可選：嵌入式STM32單片機、CC2530單片機、Arduino UNO處理器模塊；

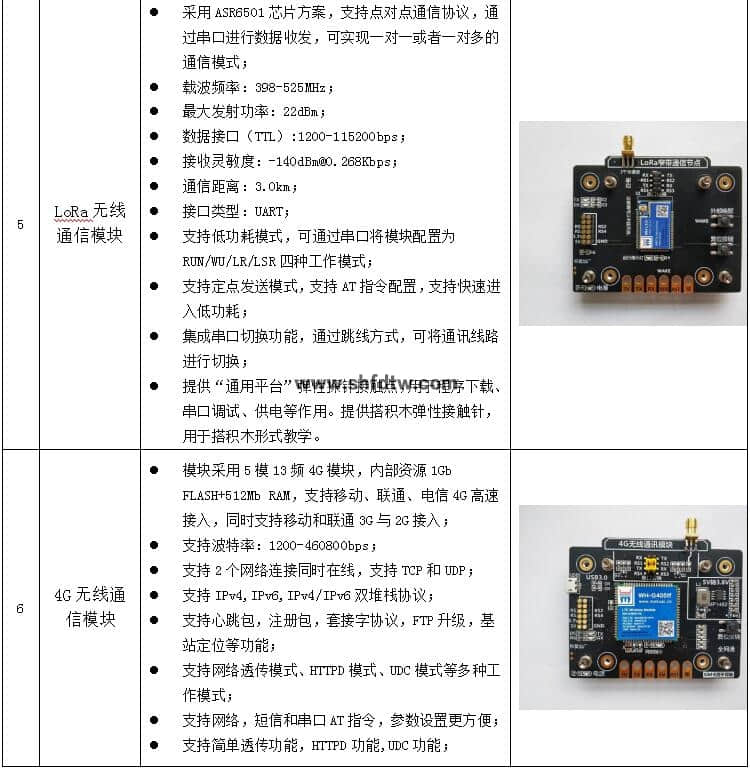

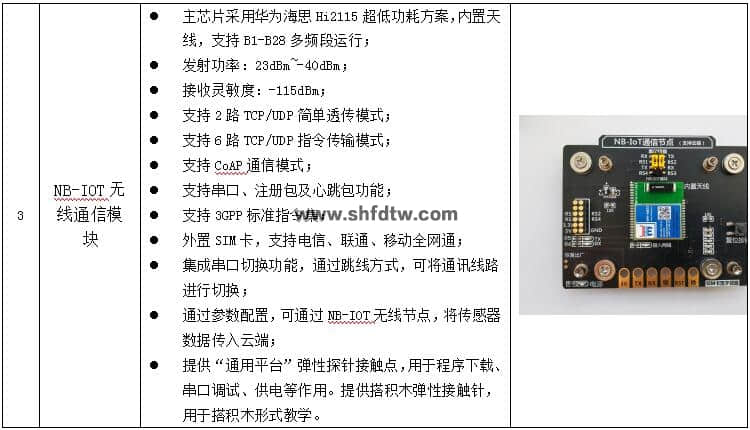

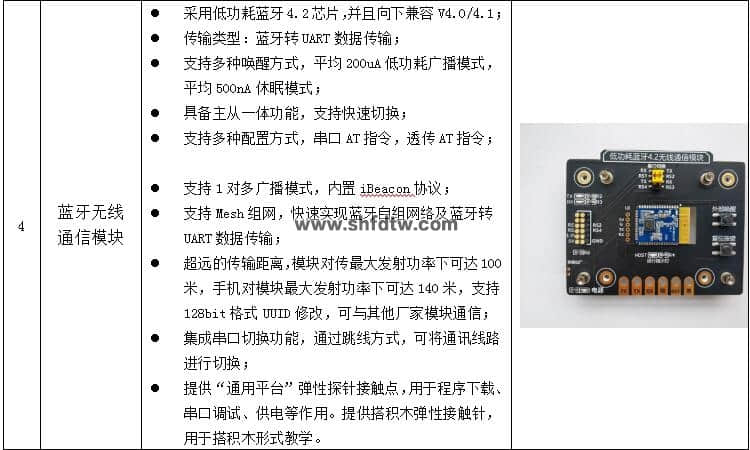

無線通訊模塊可選：ZigBee通信模塊、WIFI通信模塊、藍牙通信模塊、4G通信模塊、NB-IOT通信模塊、LoRa通信模塊等；

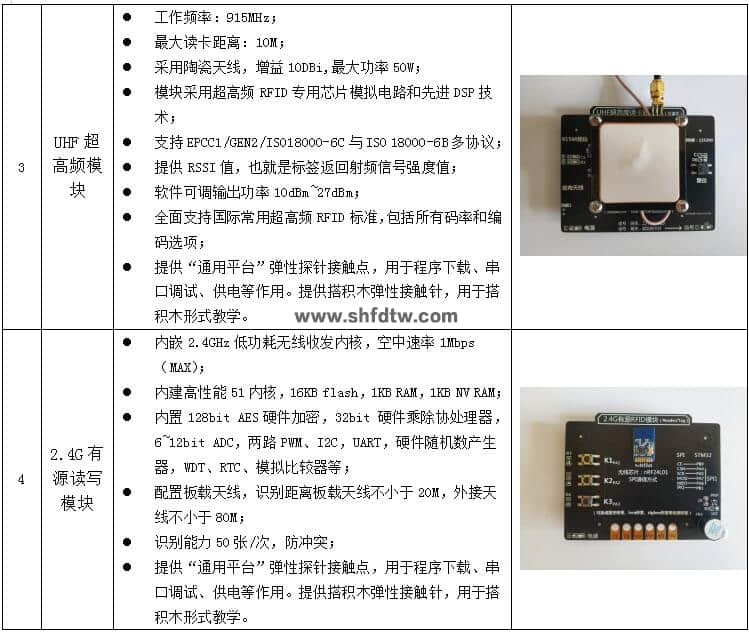

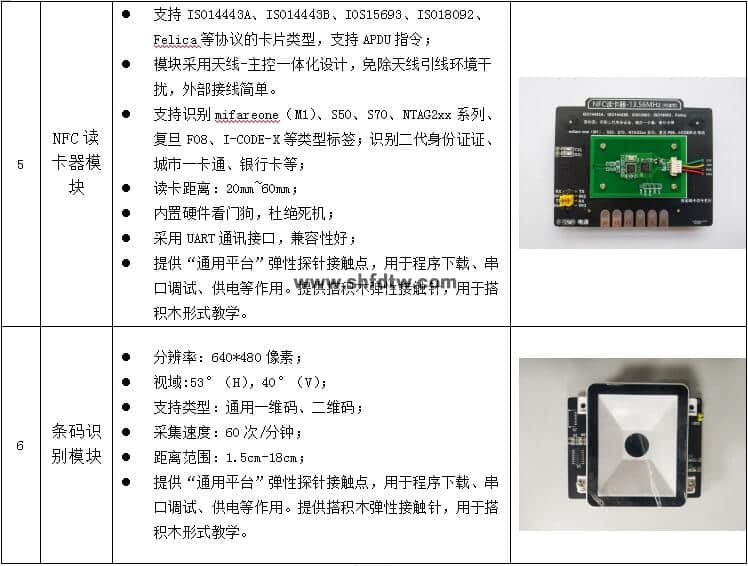

射頻識別模塊可選：LF低頻（125k）、HF高頻(13.65M)、UHF超高頻(900M)、2.4G有源讀寫、NFC讀卡器、條碼識別模塊等；

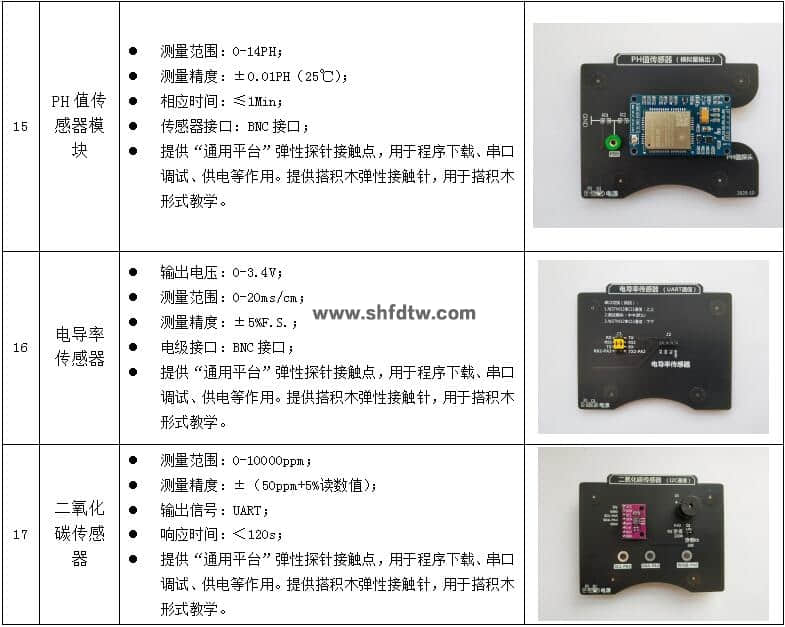

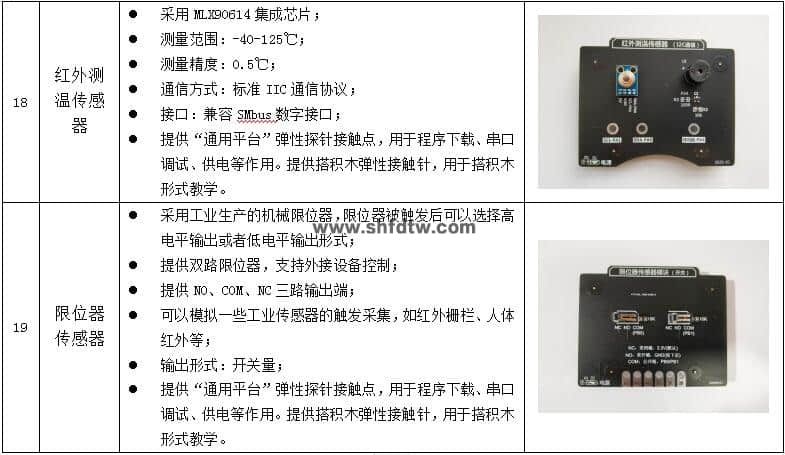

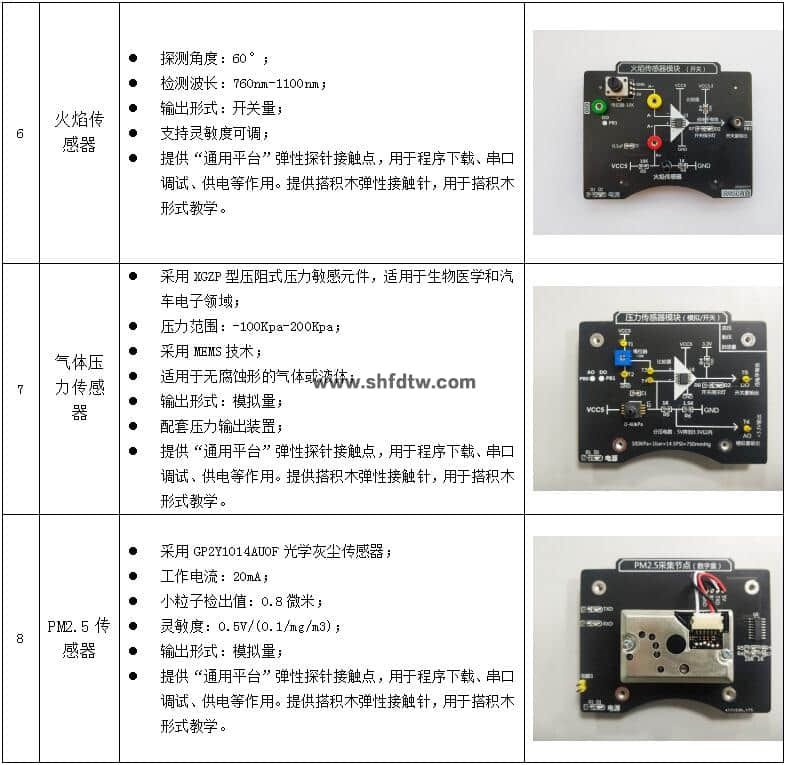

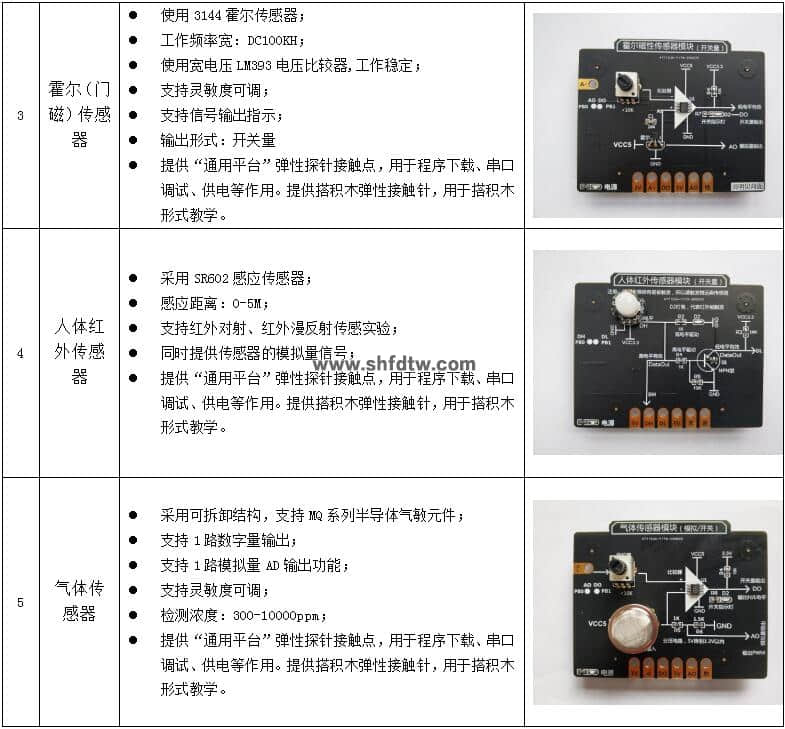

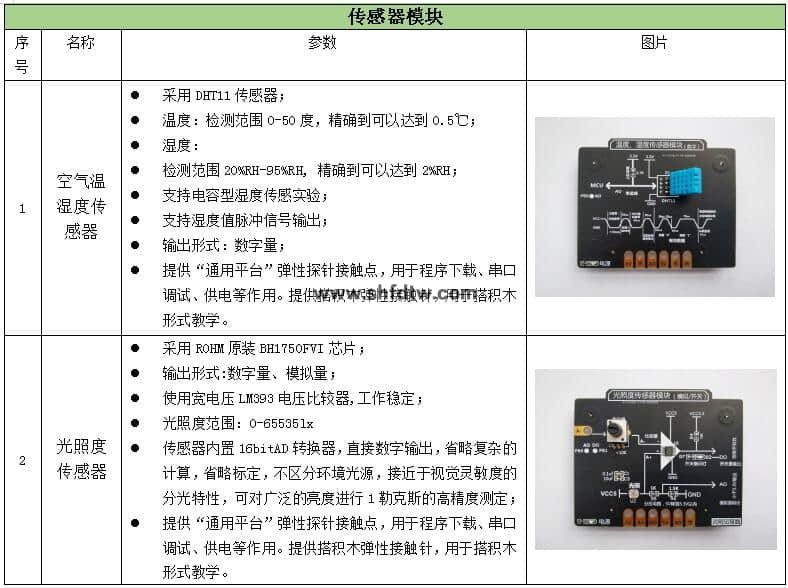

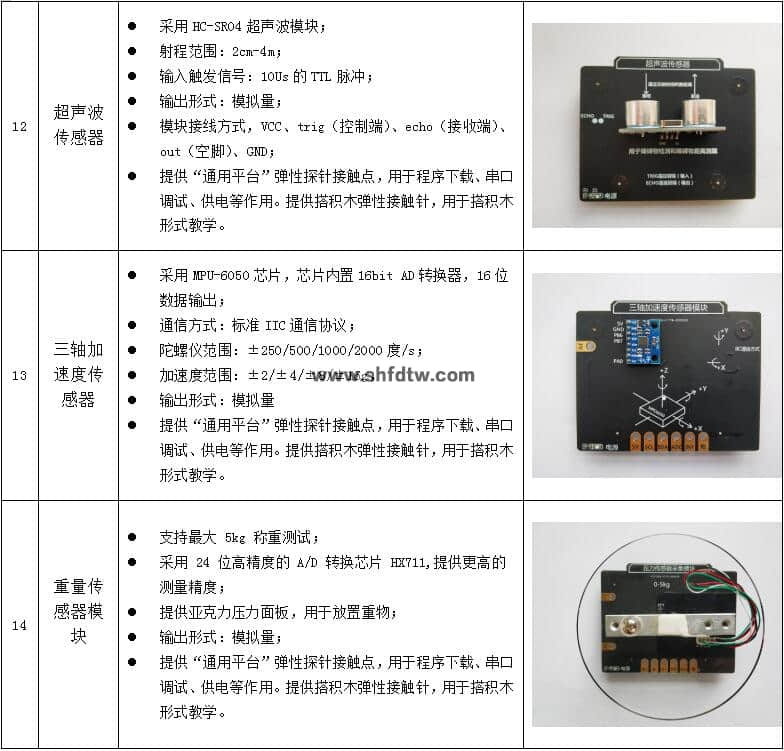

傳感器模塊可選：提供溫濕度、光照、霍爾（門磁）、人體紅外、氣體、火焰、氣體壓力、PM2.5、紅外對射、土壤濕度、距離感應、超聲波、三軸加速度、重量、PH值、電導率、二氧化碳、紅外測溫、限位器等多種傳感器；

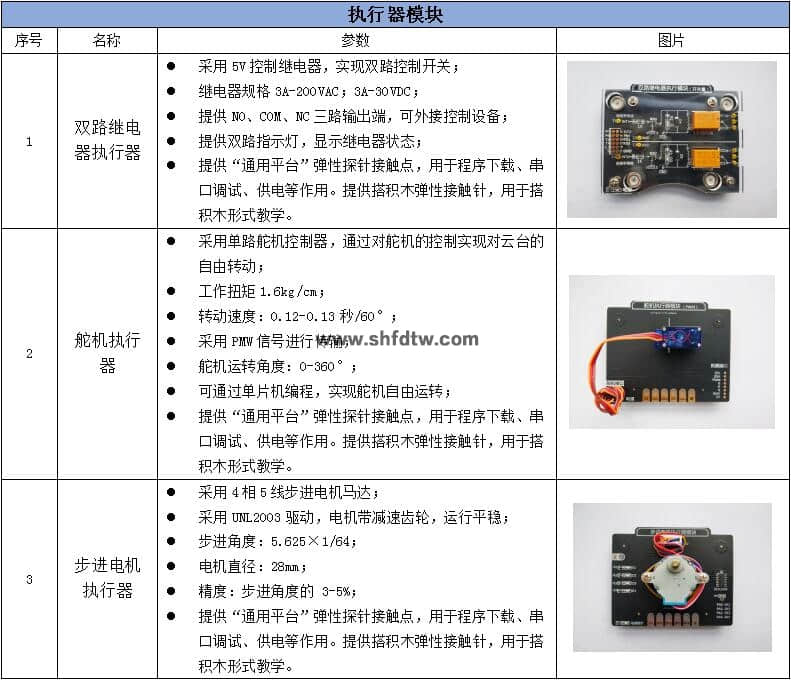

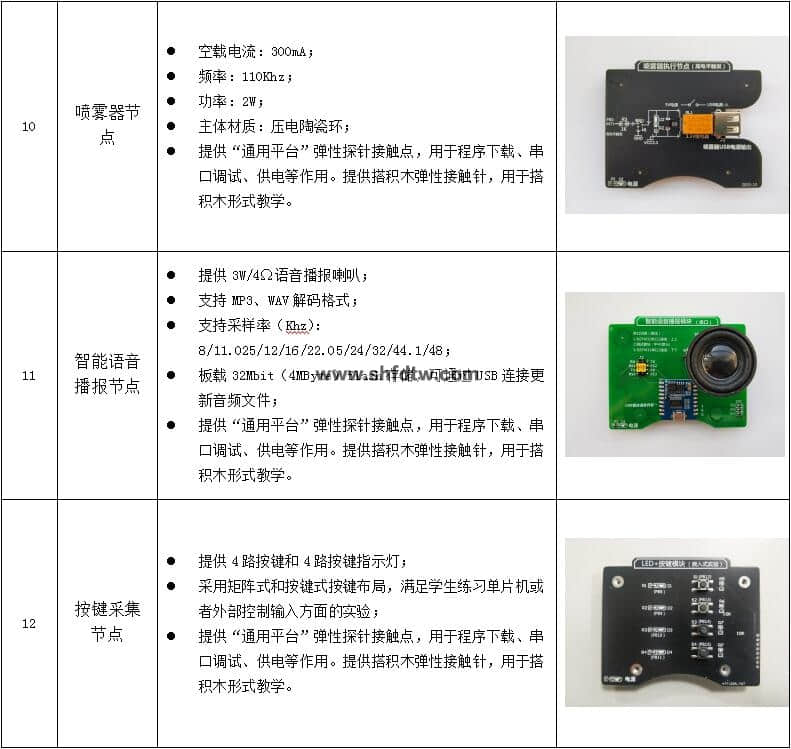

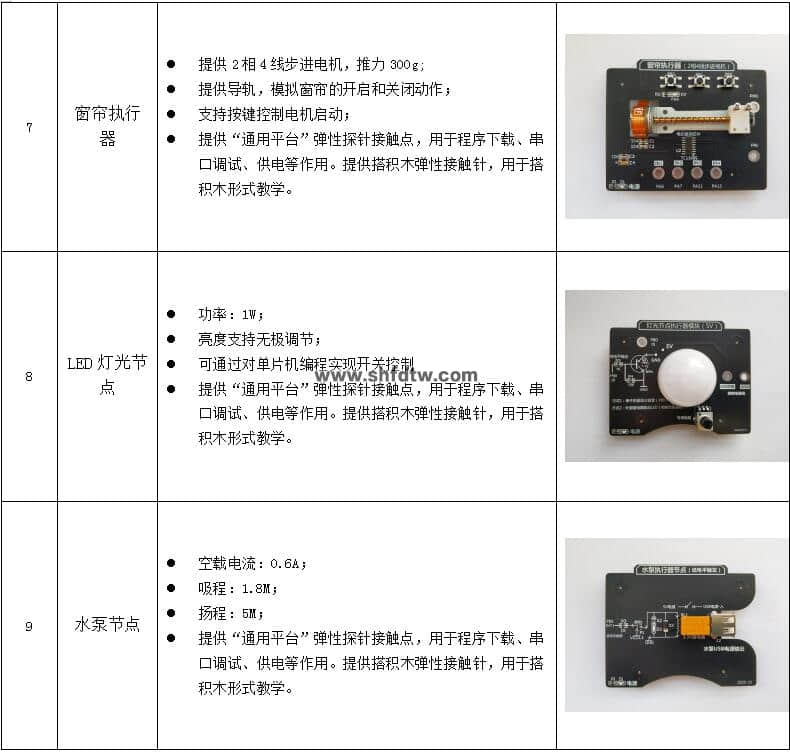

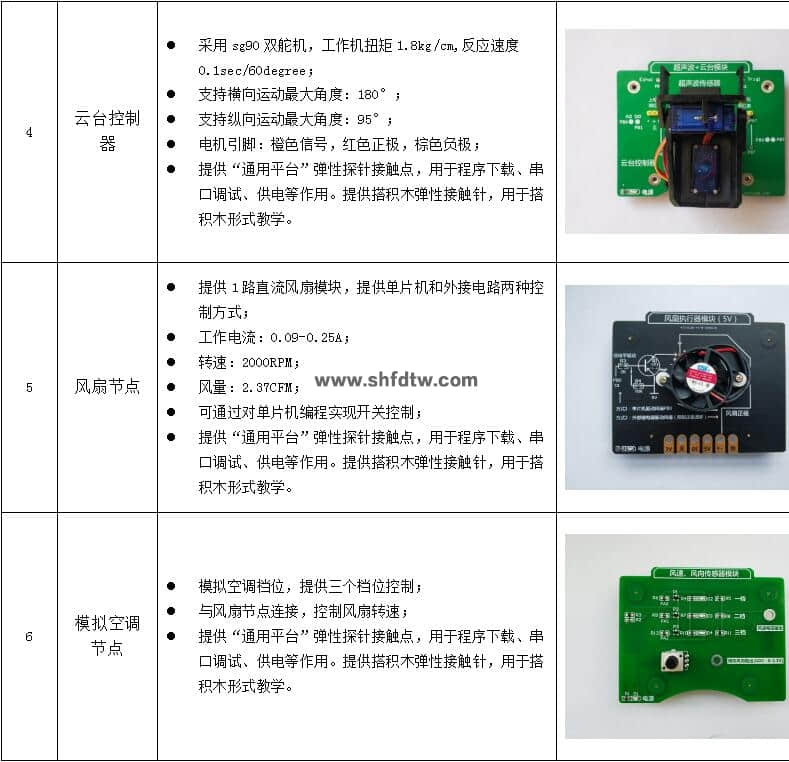

執行器模塊可選：雙路繼電器、舵機、步進電機、云臺控制器、風扇節點、模擬空調節點、窗簾執行器、LED燈光節點、水泵節點、噴霧器節點等多種執行器；

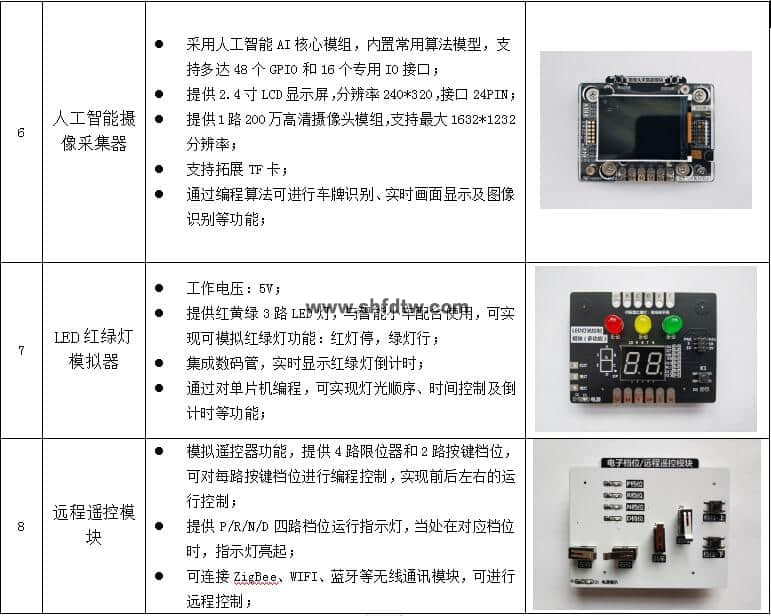

智能小車套件可選：智能四驅小車、嵌入式處理器、三種傳感器（紅外避障、紅外巡線、電磁巡線）人工智能攝像采集模塊、紅綠燈模擬器模塊、遠程遙控模塊等；
其他實驗?zāi)K可選：智能語音播報節點、按鍵采集模塊、嵌入式開發主板、虛擬儀器模組、云平臺等

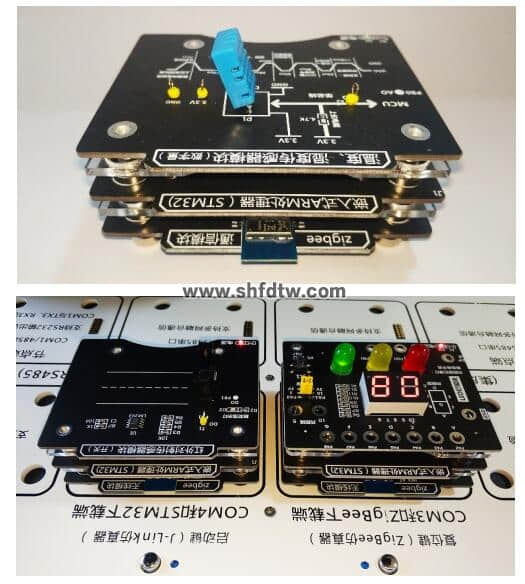

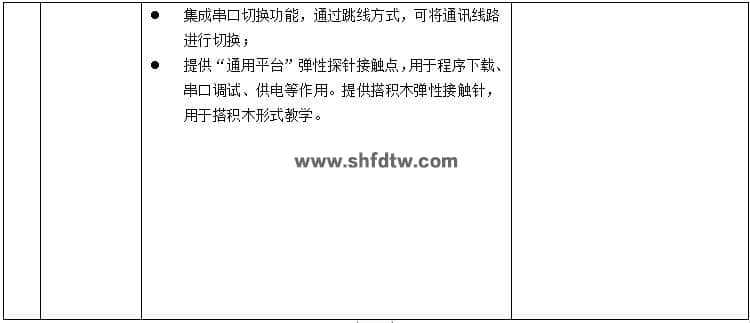

模塊均采用磁吸式接口設計+搭積木式結構，集成標準的12路彈性插針，可以實現供電、仿真調試、數據通信、IO口拓展等功能，同時支持搭積木式的多級磁吸聯接，通過彈性插針即可通信，無須外接跳線，通過模塊相互搭積木，組成一套完整的物聯網系統，如：STM32處理器+ZigBee無線模塊+傳感器模塊（3層垂直積木，無須額外接線），可拓展性強，如下圖所示：
模塊升級：更新新物聯網模塊時，保證可以與NewIOT實驗平臺無縫連接，避免重復購買造成浪費；
NewIOT實驗平臺配置清單：
-
（標配）NewIOT物聯網通用實驗平臺（1臺）；
-

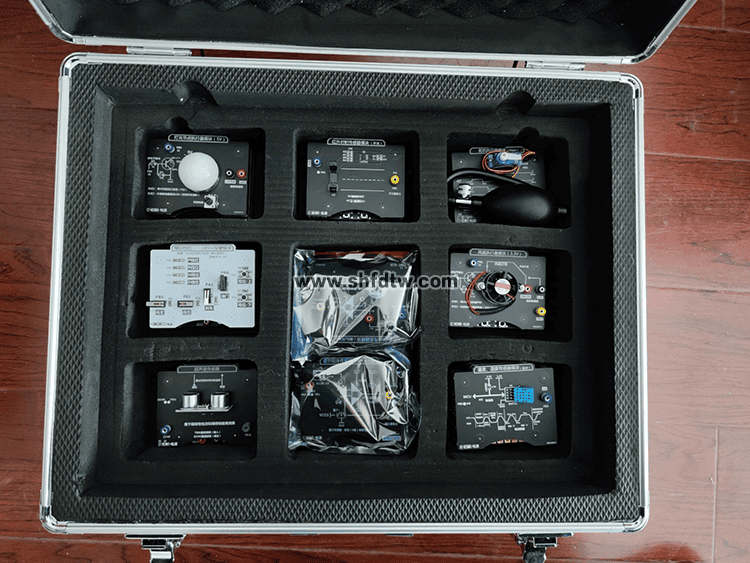

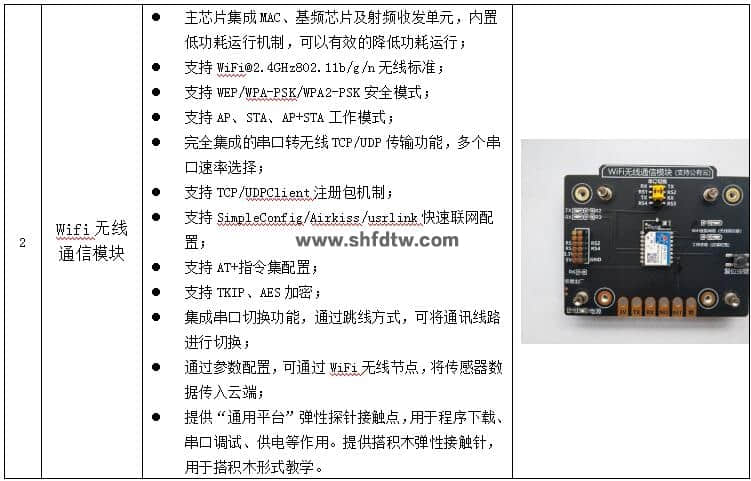

（標配）基礎實驗?zāi)K：ZigBee網關模塊（1個）、ZigBee節點模塊（3個）、WIFI模塊（1個）、NB-IOT模塊（1個）、STM32模塊（4個）；
-
（標配）傳感器/執行器模塊：提供溫濕度、光照、霍爾、人體紅外、氣體、紅外對射、重量、雙路繼電器、風扇、舵機執行器模塊10種配套模組；
-
（選配）單片機模塊：CC2530單片機（2個）、Arduino UNO處理器模塊（1個）及其配套資料；
-
（選配）通信模塊：藍牙模塊（2個）、Lora模塊（2個）、4G模塊（1個）及其配套資料；
-
（選配）傳感器模塊：火焰、氣體壓力、PM2.5、土壤濕度、距離感應、超聲波、加速度、PH值、電導率、二氧化碳、紅外測溫傳感器及其配套資料；
-
（選配）執行器模塊：步進電機、云臺控制、模擬空調節點、窗簾執行器、LED燈光節點、水泵節點、噴霧器節點及其配套資料；
-

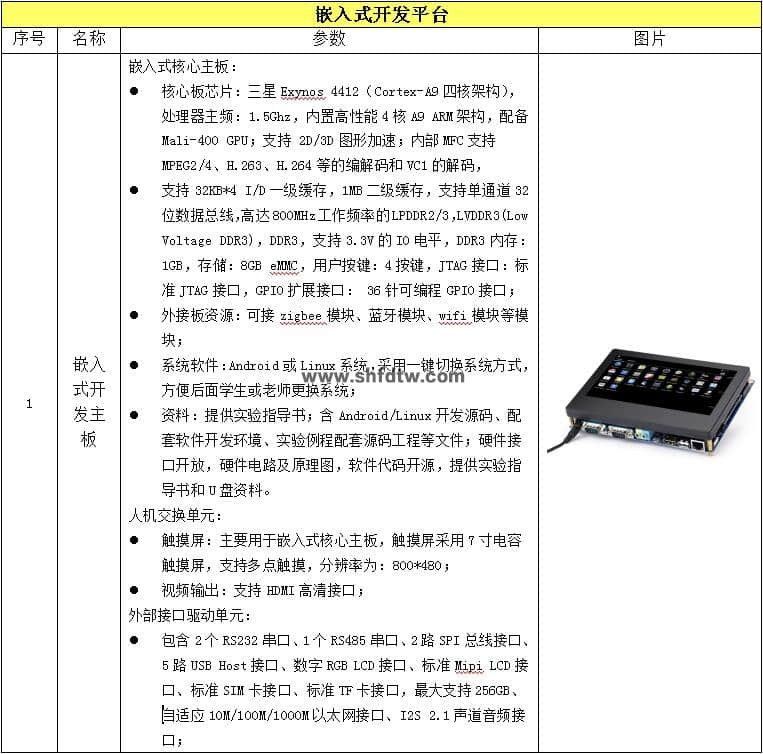

（選配）其他實驗?zāi)K：智能語音播報節點（1個）、按鍵采集模塊（1個）、嵌入式開發主板（1套）、虛擬儀器模組（1套）及其配套資料；
-

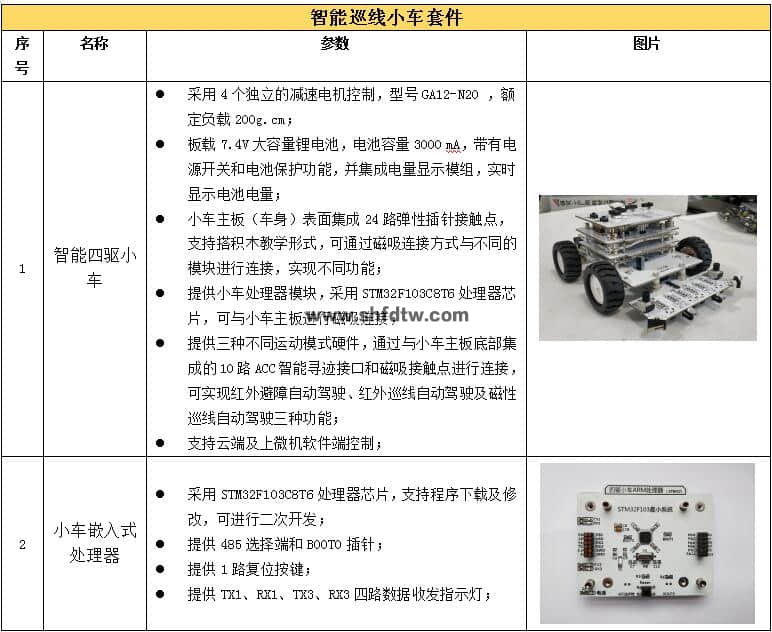

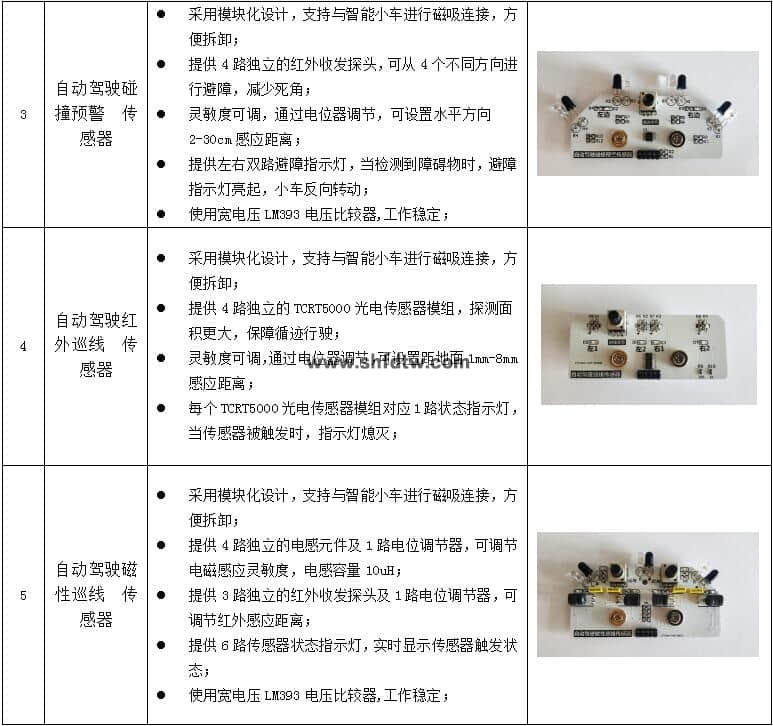

（選配）智能小車模組：智能四驅小車（1臺）、嵌入式處理器模塊（1個）、自動駕駛碰撞預警傳感器（1個）、自動駕駛紅外巡線傳感器（1個）、自動駕駛磁性巡線傳感器（1個）、人工智能攝像采集模塊（1個）、紅綠燈模擬器模塊（1個）、遠程遙控模塊（1個）；
-

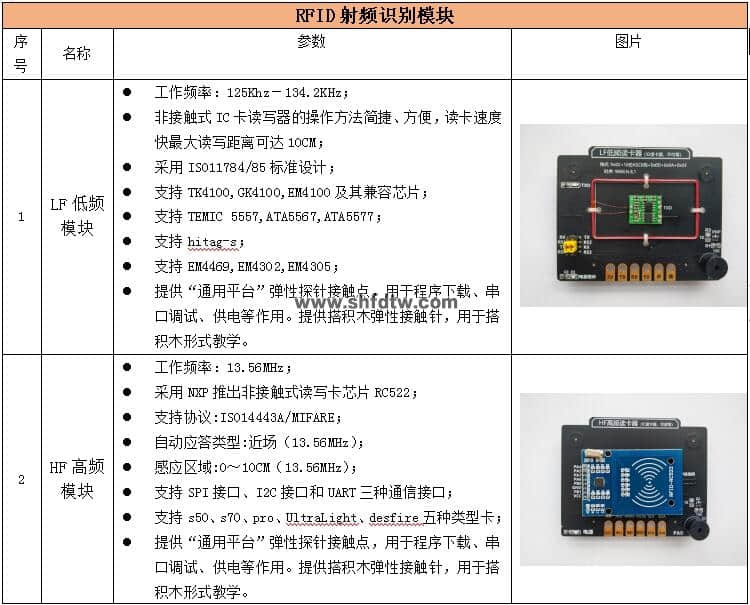

（選配）RFID 射頻識別模組：125K（LF低頻讀卡器*1）、13.56M（HF 高頻讀卡器*1）、900M（UHF 超高頻讀卡器*1）、2.4G（有源RFID*2）、NFC 讀卡器（1個）、條碼采集節點（1個），提供源碼、DEMO 例程、智能門禁等演示軟件；
-

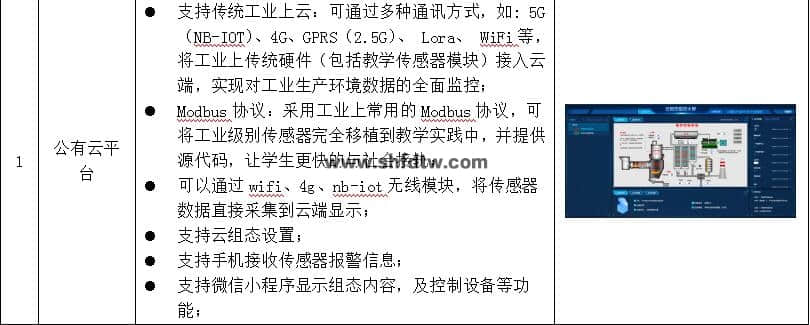

（選配）工業云平臺：可通過多種通訊方式，如: 5G（NB-IOT）、4G、GSM（2.5G）、WiFi等，將工業上傳統硬件（包括教學傳感器模塊）接入云端，實現對工業生產環境數據的全面監控，支持云組態設置，支持手機接收傳感器報警信息；
