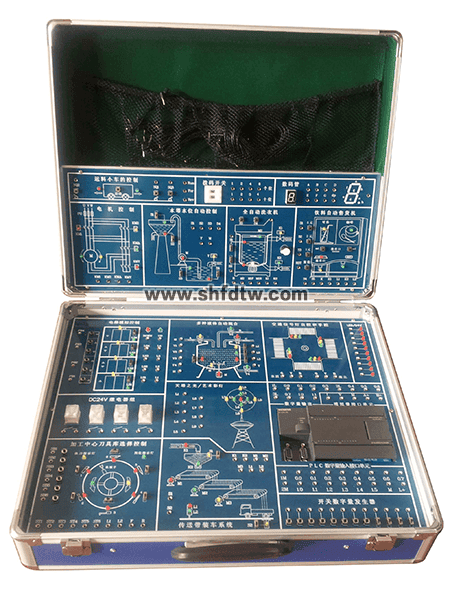

TW-X57型 PLC可編程實驗箱（組態工控）

一、概述

為適應各類院校實驗室建設的需要，我們推出了“TW-X57型（PLC）可編程實驗箱（組態工控）”。它集可編程邏輯控制器、編程軟件、MCGS節約實驗場地工控組態軟件于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，裝置配備的主機采用西門子（S7-200）的可編程序控制器。

二、主要技術指標：

1）、PLC主機：西門子smart sr40

2）、電源輸入：AC220V，50HZ

3）、利用應用軟件編程

4）、電流≥2A，過載保護。

5）、可編程控制器與計算機設有通信接口（RS232）及PC/PPI電纜。

6）、增加串口轉USB接口設備，方便目前大多數筆記本電腦使用（用戶特別要求）

7）、相應I/O引出并聯接到外部端子（用戶特別要求）

三、性能特點：

組態MCGS工控組態軟件，打開軟件編程環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。

實驗系統由以下幾部分構成：

1、PLC可編程控制實驗儀。

2、PLC可編程控制器演示裝置。

3、Programmable Controller（可編程控制器）。

4、編程應用軟件（Windows XP）。

5、PLC可編程控制器與計算機通訊的接口及電纜。

6、組態軟件

四、可編程實驗項目

1）、交通信號燈PLC自動控制實驗

2）、全自動洗衣機PLC自動控制實驗

3）、LED PLC自動控制實驗

4）、四層電梯PLC自動控制實驗

5）、藝術彩燈造形的PLC自動控制實驗

6）、電機自動控制演示板

7）、星角啟動的PLC自動控制實驗

8）、無人售貨的PLC自動控制實驗

9）、水塔自動供水實驗

10）、自動送料裝車實驗

11）、繼電器控制實驗

12）、搶答器控制實驗

13）、可編程控制器的基本指令編程練習

14）、用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤教學實驗

15）、針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗可根據校方的要求】

五、主要配置清單：

每臺配置
