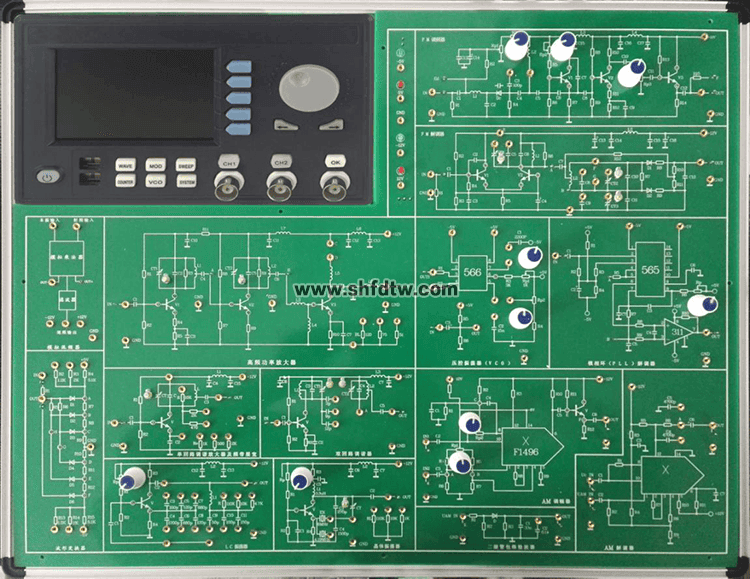

TW-X79高頻電路實驗箱

從高頻電路的特性考慮,實驗箱采用一體化設計,確保穩定性和可靠性;全部元器件裝在線路板的反面,使用安全,不易損壞;電路原理圖標注在線路板的正面,清晰明了。適用于電子信息科學與技術專業、通信技術專業和自動化專業教學計劃中《高頻電子線路》課程實驗教學。


一、總體技術指標

1、外殼采用鋁木合金材料,外形參考尺寸:530×420×100mm。

2、設有高性能四路直流穩壓電源

±5V/1.5A,±12V/1A,并帶有過流保護功能。

3、低頻函數信號發生器

1)波形:正弦波,方波,三角波

2)頻率:有四檔10Z~100HZ,100HZ~1KHZ,1KHz~10KHZ,10KHZ~100KHZ。

3)幅值:0V~15V

4、高頻函數信號發生器

1)波形:正弦波,方波,三角波

2)頻率:有四檔  30KHZ~300KHZ,300KHZ~3MHZ,600KHz~6MHZ,2MHZ~20MHZ。

3)幅值:0V~4V

5、提供液晶顯示頻率計

1)測頻范圍0~50MHZ

2)靈敏度為毫伏級高低頻率信號。

6、實驗電路模塊

1)調諧放大器,包含單回路和雙回路調諧放大器。

2)丙類高頻功率放大器電路

3)LC電容反饋三點式振蕩器電路

4)石英晶體振蕩器電路

5)振幅調制器電路

6)調幅波信號的解調電路

7)相位振蕩器電路

8)變?nèi)荻O管調頻振蕩器電路

9)集成電路構成的頻率調制器和頻率解調器

10)利用二極管函數電路實現的波形變換器電路

11)模擬混頻器電路

二、詳細實驗項目

1、調諧放大器

1)單回路調諧放大器及通頻帶擴展實訓

2)雙回路調諧放大器實訓

2、丙類高頻功率放大器電路實訓

3、LC電容反饋三點式振蕩器電路實訓

4、石英晶體振蕩器電路設計

5、振幅調制器電路實訓

1)直流調制特性的測量

2)全載波調幅

3)抑知載波調幅

6、調幅波信號的解調電路實訓

1)二極管包絡檢波器

2)集成電路構成的解調器

7、相位振蕩器電路實訓

1)鑒頻特性的測量

2)調頻與鑒頻電路的聯調

8、變?nèi)荻O管調頻振蕩器電路實訓

1)靜態調制特性的測量

2)動態測試

9、集成電路構成的頻率調制器實訓

10、集成電路構成的頻率解調器實訓

11、波形變換電路實訓

1)用非線性元件二極管實現三角波、正弦波變換

12、模擬混頻器的設計與實現

13、調頻、調幅接收機的設計與安裝調試(套件)

三、實驗箱配置

1、實驗箱主機 1臺

2、交流電源線1.5M 1根

3、2號實驗導線 40cm10根,20cm10根。

四、需外配儀器

1、掃頻儀 1臺

2、50MHZ示波器 1臺

3、高頻毫伏表 1臺
