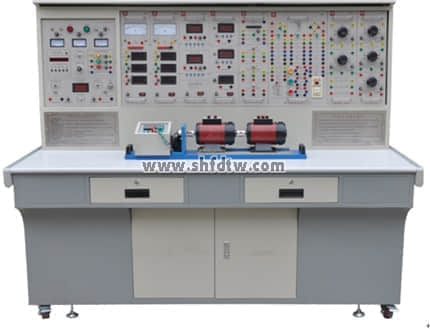

TW-DLB電力電子技術實訓臺

一、概述

電力電子技術實訓臺裝置是依據我國高等院校新統編教材《電力電子技術》、《半導體變流技術》、《電機控制》、《直流調速系統》、《交流調速系統》等教材實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制成。

二、產品特點

1、裝置采用組件式（掛箱式）結構，可根據不同實驗內容進行組合，故結構緊湊，使用方便靈活，功能齊全,綜合性能好。

2、組件式結構，可根據實驗要求隨時更換部件，實驗操作方便；

具有多種保護功能：不易因操作而損壞，適用學生操作的特殊要求。

3、裝置布局合理，外形美觀，面板示意圖明確、直觀。電路連線采用插接方式，迅速簡便。電機采用導軌式安裝、更換機組簡捷、方便。

4、實驗線路選擇典型，完全配合教學內容，滿足教學大綱要求。交、直流調速系統均能實現正、反轉切換，以便正確研究系統動態過程。

5、控制電路全部采用模擬和數字集成芯片，可靠性高。裝置具有較完善的保護功能 和抗干擾能力，提高了設備的運行可靠性。

6、全套實驗裝置兼顧了傳統的晶閘管調速實驗和自關斷電力電子器件的交流、直流調速實驗。實驗內容既全面而先進。

三、技術參數

1、輸入電源：三相四線    380V±10%    50Hz

2、工作環境：環境溫度：  -5～40℃

相對濕度： ＜75%（25℃）

3、裝機容量：＜1.5KVA

4、電機容量：＜200W

5、外形尺寸： 164×75×166cm

加示波器擱板尺寸：204×75×166cm

四、安全保護體系

1、三相四線制（或三相五線制）電源輸入，總電源由三相鑰匙開關控制，控制屏電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。

2、電源箱裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，還裝有電壓型漏電保護器，對電源箱及屏內強電輸出及實驗過程中的接線等若有漏電現象，即報警并使電源箱及屏內的接觸器跳閘，切斷電源確保人身安全。

3、三相隔離變壓器一只，使實驗用電和電網完全隔離，確保人身安全。

4、三相調壓器副邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。

5、設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。

6、實驗連接線采用高可靠封閉式手槍插形式，線芯采用無氧銅抽絲成頭發絲般細的多股線，達到超軟目的，護套采用粗線徑、防硬化化學制品制成，插頭采用實心銅制件。

7、各種電源及儀器儀表均有可靠的保護功能。

五、基本說明

1、電源箱及屏

電源箱及屏為鋁合金結構，設有電壓型漏電保護裝置和電流型漏電保護裝置。為實驗提供單、三相交流電源、高壓直流電源、交直流電壓電流表等。其技術要求如下：

1）單、三相可調交流電源：三相0～450V及單相0～250V連續可調交流電源，配備一臺三相自耦調壓器（容量為1.5KVA）,配有三相指針式交流電壓表,通過切換開關可分別指示出三相電網電壓和三相調壓輸出電壓.

2）直流勵磁電源：220V/0.5A輸出，短路保護。

3）指針式轉速表：測量范圍±2000轉/分。

4）串聯電感及電阻 ：三組供串聯電感式變頻調速系統實驗使用的電感及電阻。

5）日光燈：配有照明和實驗兩用的日光燈一盞，切換開關撥向左側時，日光燈點亮，供照明用；切換開關撥向右側時，供實驗用，引出四個接頭。

6）撥動開關：方便實驗時的線路切換。

2、實驗桌

采用鋁合金結構（也可選擇用全鋼結構），結構牢固，外形美觀大方，設有兩個抽屜，右側還設有放置示波器的擱板。
