TWB-120通風系統實訓工作臺（2工位）

1.工作電源：兩相三線AC220V±10%50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=長1200mm×寬1400mm×高1800mm（雙面，單面單工位）

4.整機功耗：≤1.5KW

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

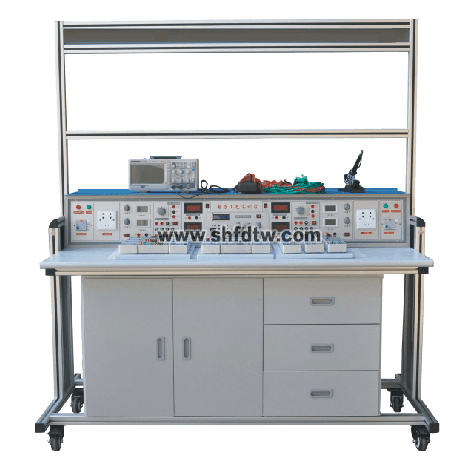

實訓考核裝置大體由全鋼結構實訓桌（帶儲物抽屜、柜）、實訓電源等構成。

電源：實驗電源每路配置：一組可調的直流電源0~24伏/2A，并帶有過載、短路軟保護功能，包含一組3~24伏交流電源，七檔可調；一組5V、12V直流穩壓電壓源；一只精密數字電壓表（DC30V),一只精密數字電流表（DC2000mA);以及8路單相電源插座，可以方便設備、儀表的擴展時使用。

每個實驗臺具有單獨的照明。

吸煙罩及軟管：采用直徑75mm竹節管,長度1600mm,帶有閥門,管子材質:POM原材料,吸風罩直徑:150mm,每臺配2套

通風系統

一、離心風機：

1、6#離心式風機。

2、功率：5.5KVA。

3、轉速：0-1400轉/分

4、風量：0～12720立方米/小時。

5、毒氣排污率：97%。

6、要求采用化工專用工程塑料制作，具有較強的防腐蝕、防老化、耐酸堿性。而且每臺風機均配有風機減振器，可以有效減少風機的振動。

7、數量：1臺

二、通風管道：室內主管及室外管采用室驗室專用Φ400mm的風管，室內副管采用Φ160mm風管，支管采用Φ110mm，以及安裝所需的管道配件。

三、風機電線、開關：4平方電纜，正泰32A空氣開關，1套。

凳子：1．凳腿采用20×40×1.2mm的方管；2．拉管采用20×20×1.2mm的方管；3．凳面：260×360×20mm，產品等級為AA級。凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；焊接部分均需滿焊,焊接后要經打磨處理；防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色腳套為優質塑料或橡膠，8．整體結構穩定、連接牢實，無松動、形變，所有露面均光滑圓潤，無毛邊，不刮衣物、不傷手
