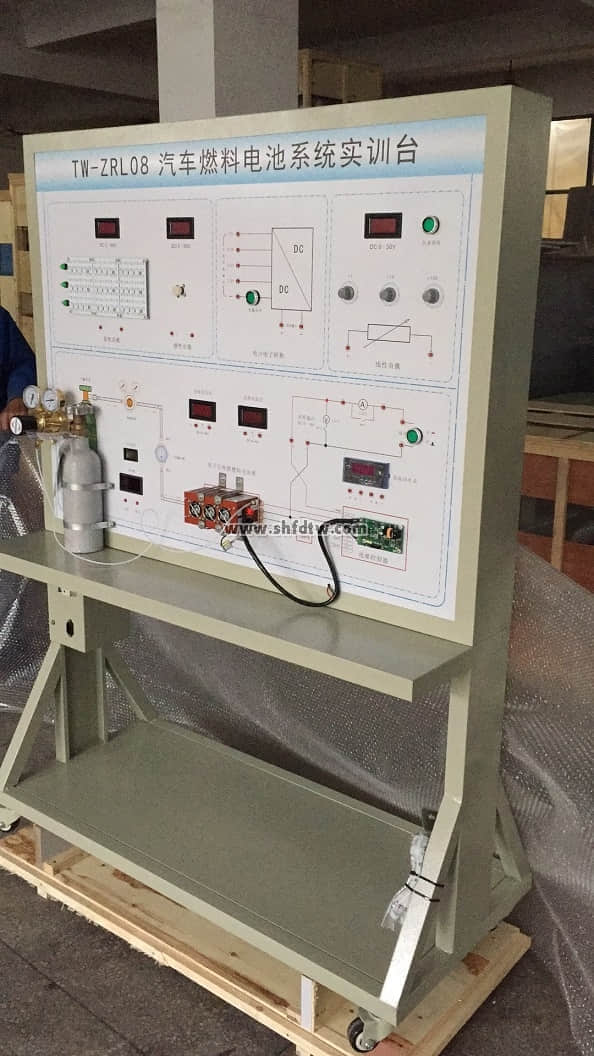

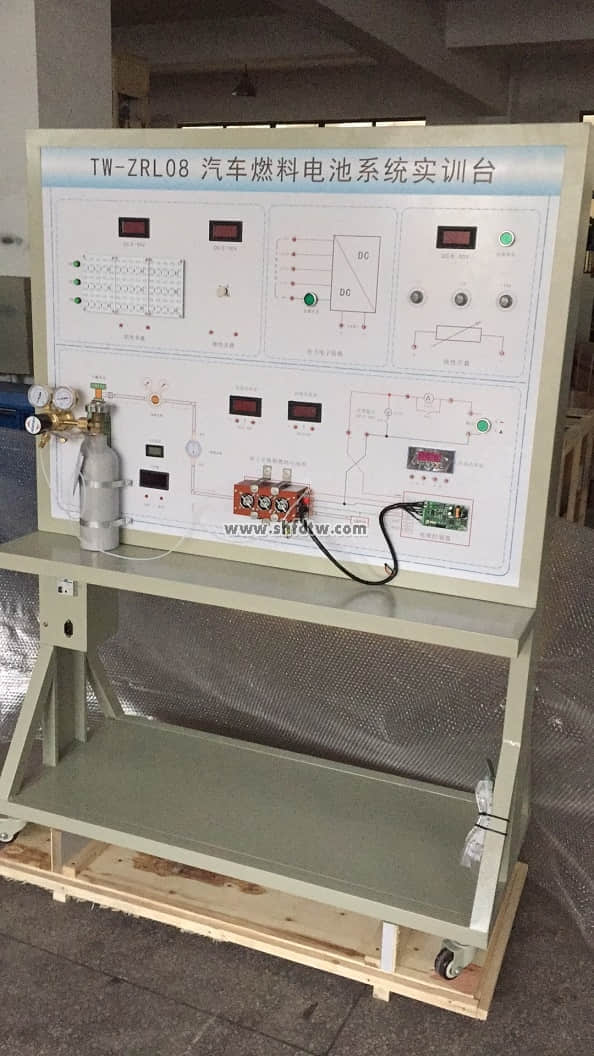

TW-ZRL08 汽車燃料電池系統實訓臺

一．產品簡介

    1.實現燃料電池系統的電壓、電流、功率、氫氣流量、氫氣壓力、電堆溫度、風扇電壓、環境溫度的檢測與顯示。

    2.實現電堆溫度和尾氣排放控制。

    3.制定燃料電池性能測試規則，建立電堆性能評價模型。

    4.設計制作全檢測型燃料電池性能分析實驗系統平臺。

    5.電堆功率50W，儀表由系統獨立12V 供電，系統耗氫1.5L/min，Labview 顯示界面編程。

     6.線性負載60W、可選電子負載300W、阻性負載（LED陣列）50W。

      針對風冷型燃料電池堆，通過調節風扇電壓，改變風扇轉速，控制電堆溫度；針對水冷型燃料電池堆，通過調節循環水泵電壓，改變冷卻水流量，控制電堆溫度，實現電堆的熱管理。設定電磁閥開閉周期和占空比，調節尾氣排放量，控制電堆內部濕度，實現電堆水管理。

      應用所提供的線形負載（變阻器）和燈泡負載，通過觀察顯示儀表，初步了解電堆的電流、電壓和功率特性。利用所提供的電子負載，進行恒電流、恒電壓、恒功率和恒電阻實驗，繪制不同負載變化下的V－I 和P－I 曲線，研究電堆的輸出特性。燃料電池堆V－I 曲線繪制，空冷型燃料電池堆V－I 曲線。

      汽車燃料電池系統實訓臺發電系統控制單元是整個實驗裝置的核心部分，通過控制燃料電池堆的溫度、氫氣壓力、空氣風量和尾氣排放，實現燃料電池發電系統的熱管理和水管理。針對不同負載，可研究恒電流、恒電壓、恒功率、恒電  阻等多種方式下的電堆特性，繪制相應的特性曲線。

      通過調整和優化控制變量，確定操作條件，獲得系統輸出性能。針對不同類型電堆，通過比較電堆特性曲線，評價電堆性能。

二．實驗項目

    1.線形負載和燈泡負載電堆性能實驗

    2.恒值負載電堆性能實驗

    3.不同溫度電堆性能曲線實驗

    4.不同壓力電堆性能曲線實驗

    5.不同尾氣排放量電堆性能曲線實驗

    6.電堆性能曲線實驗

    7.不同類型電堆性能評價實驗
