模擬熱水管網，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。

主要配置：

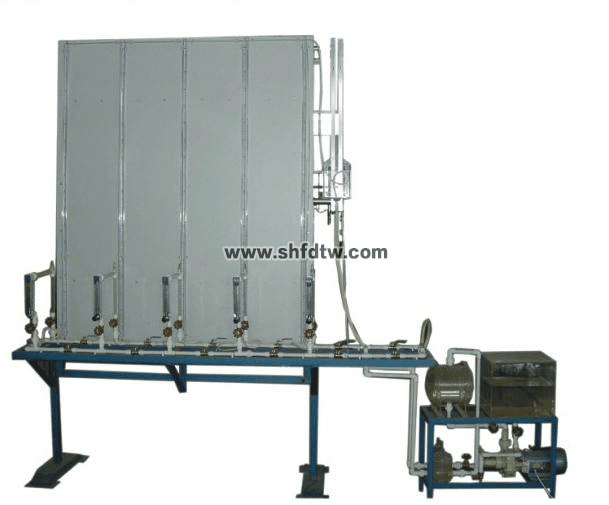

下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。

技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率200W。

2、水泵參數： 流量：20L/min ，揚程：12m，功率：200W。

3、流量計量程：16-160L/h,測壓管高度1600mm。

4、外形尺寸：1800×500×2300mm，外形為不銹鋼可移動支架，帶雙剎車輪。
