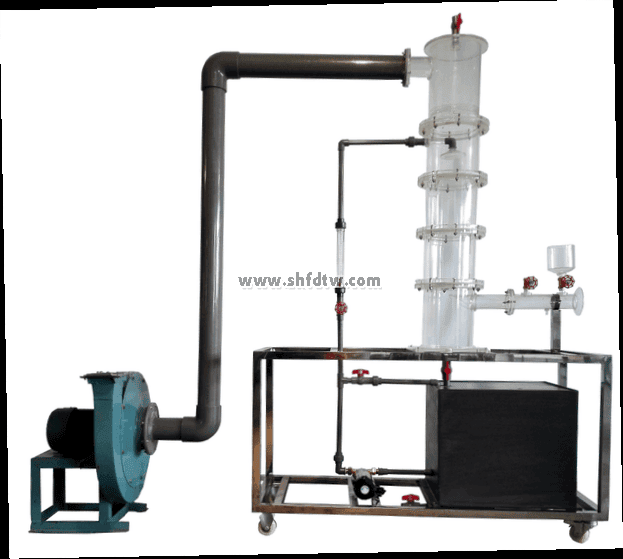

TW-HJ544篩板塔氣體吸收實驗裝置

設備特點：

1.設備布局合理、美觀，結構清晰，整體感強。

2.篩板塔整體用透明有機玻璃制造，可直接觀察不同工況下流體在塔內部的流動狀態。

實驗?zāi)康模?/span>

1．了解篩板吸收塔的結構、流程及操作。

2．觀察篩板吸收塔的流體力學行為。

3．測定其總傳質系數，計算有害氣體去除率。

主要配置：

篩板吸收塔、抽風機、水泵、調節閥、水箱、轉子流量計、測壓計、電路控制系統、不銹鋼框架、控制屏。

技術參數：

1．環境溫度：5℃～40℃，配電：380V，三相四線制  功率1500W。

2．抽風機功率：1500W，轉速：2900r/min。

3．水泵：額定流量10L/min,功率90W，揚程8m。

4．U型壓力計：測量范圍±5000mm。

5．液體轉子流量計：60-600L/h。

6．水箱：尺寸400×400×300mm，PVC材質。

7．吸收塔：尺寸Φ200×1500mm,塔板4塊，板間距300mm，塔體為透明有機玻璃。

8．控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，操作方便。

外形尺寸：1400×550×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。
