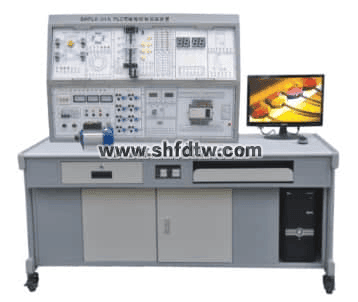

TWX-02DT 可編程控制器實驗裝置

  該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。

演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置包含十七塊實驗掛箱（實驗掛箱尺寸：40×24×6 cm3±1%），分別為：

1）交通信號燈PLC自動控制

2）攪拌器的PLC自動控制

3）LED數碼管顯示PLC自動控制

4）四層電梯的PLC自動控制

5）加工中心刀具庫選擇控制

6）藝術彩燈造型的PLC控制

7）電機的自動控制（實物）

8）步進電機的PLC控制

9）模擬電視發射塔

10)自動送料裝車系統

11)自動售貨機

12)自動成型系統

13)水塔自動供水系統

14)郵件自動分揀系統

15)自動洗衣機系統

16)電鍍系統

17)基礎實驗

一、系統構成

1、PLC可編程控制器實驗臺

2、PLC可編程控制器實驗裝置

3、PLC可編程控制器操作桌

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、電腦或手持編程器（用戶自備）

二、PLC可編程控制器實驗臺

（一）功能、特點

1）實驗臺包括

◆交流電源輸入?yún)^(qū)

◆PLC主機、編程電纜

◆LED發光管、指示燈

◆輸出負載指示

◆輸入模擬開關（按鈕和開關）

◆LED數碼管 、蜂鳴器

◆直流穩壓電源5V1A，24V2A

◆PLC輸入 、輸出端口

◆直流電機、繼電器

2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）PLC主機采用日本原裝的三菱系列。

4）實驗臺本身帶有24V2A的電源?？芍苯佑糜谳敵鲐?fù)載或與演示裝置接口或與其它對應裝置相連。

5）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。

6）雙口接線法：PLC實驗臺與實驗掛箱裝置之間的連接即可采用自鎖緊接插件，單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連線速度。

7）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。

（二）實驗項目

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能驗

4．移位寄存器實驗

5．?dāng)?shù)據處理功能實驗

6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗

8．?dāng)嚢杵鞯腜LC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗

10．四層電梯的PLC自動控制實驗

11．加工中心刀具庫選擇控制實驗

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗

14．步進電機的PLC控制

15．模擬電視發射塔實驗

16．自動送料裝車系統控制實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗

22．電鍍過程控制實驗

（三）技術參數

◆PLC主機：輸入：24點   輸出16點(可選擇)

◆型號：采用三菱FX系列

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流220V，50Hz

◆電流≥2A，電流具有過載保護

◆外形尺寸：160×75×140 cm3±1%
