TW-BP03變頻調速技術實訓裝置

一、設備概述：

TW-BP03變頻調速技術實訓裝置是天威教學公司在當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置。變頻器選用應用廣泛的三菱FR-A840-0.75K變頻器。實訓臺可完成變頻調速技術課程的教學實訓。

TW-BP03變頻調速技術實訓裝置為變頻技術實訓和考核提供了先進的操作平臺，特別是系統提供開放式實訓教學，充分培養了學生的實際操作動手能力,為畢業以后參加就業崗位打下基礎。

二、技術性能：

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、裝置容量：＜0.5KVA

4、外形尺寸：1600mm×750mm×1300mm

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置組成：

實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。

3、繼電接觸實訓組件

提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。

4、變頻器實訓模塊

裝置采用三菱FR-A840-0.75K高性能變頻器，三相380V交流供電，內置EMC濾波器，輸出功率0.75KW。帶有RS485/USB通信接口。集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。

變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。

（二）三相鼠籠異步電機：交流380V/△

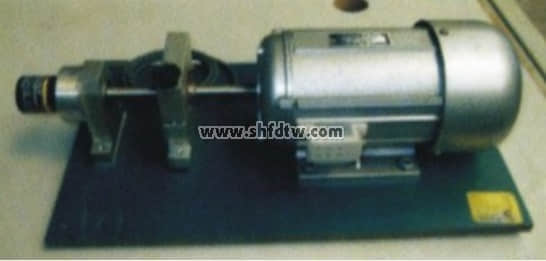

（三）電機導軌及光電編碼器一套

包括日本歐姆龍1024光電編碼器及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括A、B兩個通道；同時還具有電壓反饋信號。

（四）實訓桌：

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

四、實訓項目

繼電接觸控制實訓

1、三相異步電動機點動控制和自鎖控制

2、三相異步電動機Y/△換接啟動控制

3、三相異步電動機聯鎖正反轉控制

4、三相異步電動機延時正反轉控制

變頻控制實訓

5、變頻器功能參數設置與操作

6、變頻器報警與保護功能

7、多段速度選擇變頻調速

8、外部端子點動控制

9、外部端子遙控控制

10、控制電機運行時間操作

11、控制電機正反轉運動控制

12、電壓/電流監視器信號輸出及顯示

13、瞬間停電變頻器參數設定

14、外部模擬量（電壓/電流）變頻調速

15、基于變頻調速的RS485通信

16、基于三角波的變頻調速控制

17、三相異步電機的變頻調速
