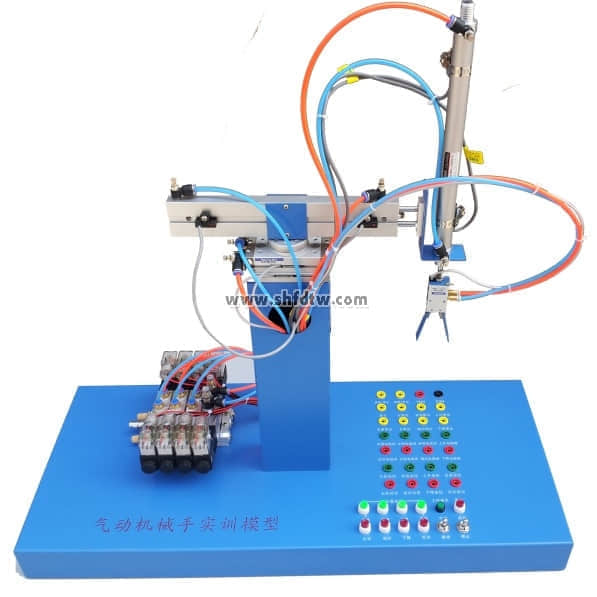

TWMX-02C氣動機械手實訓模型（實物）

本實訓模型是一套完整的氣動機械手搬運裝置，由安裝底板、氣動手指、單桿提升氣缸、雙導桿伸縮氣缸、旋轉擺動氣缸、多種類型磁性傳感器、多種類型電磁閥、空氣過濾器、氣源控制滑閥及接線端子排等組成。

主要完成物料的搬運功能，氣動機械手通過前臂下降，氣動手指夾緊物體，手臂縮回，手臂右擺，手臂前伸，前臂下降，手爪松開將物體放到指定位置等動作后，機械手返回原位。將電磁閥及磁性開關等元件的引出線連接到相應的端子接線排上，方便使用。

能滿足職業院校可編程控制器、機電一體化、氣動技術等相關課程的實訓教學。

規格：600x350x480mm

控制電源：DC 24V

采用型材操作平臺、旋轉氣缸及電氣控制等部分組成。
