機床夾具設計示教陳列柜

[產品分類]：機械示教陳列柜: [規格型號]：A4016
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 8393 人關注該產品

產品詳情

機床夾具設計示教陳列柜

一、概述

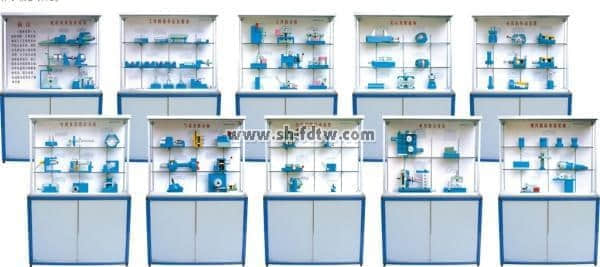

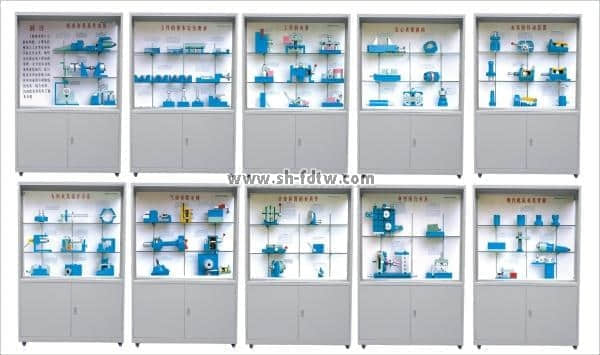

天威陳列柜按國家機械工業部編寫的教材教學大綱設計一套機床夾具陳列柜、主要從機械加工工藝系統各環節的幾何關系，闡明夾具保證加工精度的原理，并介紹夾具組成要素的知識、探討機床夾具發展方向其中對通用可調和成組夾具，組合夾具，自動化夾具等作了初步介紹和認識。我們這套陳列柜共分十個柜，其模型材料采用工程塑料制作，板面附有必要文字說明，演示形象逼真，制作工藝美觀，使用本陳列柜提高教學效果，是一套現代化模具設計課程應用陳列室設備。
陳列柜尺寸：1200×430×1800mm

二、陳列柜詳細介紹

序號和名稱	陳列柜內模型內容
第一柜：機床夾具及其功用	車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、液壓銑鍵槽夾具、彈簧心軸、車床,改拉床的夾具
第二柜：工件的基本定位要求	平面幾何體的六點定位、軸類幾何體的六點定位，盤類幾何體的六點定位、軸類工件定位時支，承點的布置、支承板(5件)、可調支承 (3件)、輔助支承、v形塊的結構形式(4件)。v形塊的應用
第三柜：工件的夾緊	雙向夾緊工件的壓板機構、自夾結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構
第四柜：定心夾緊機構	慮鉗式定心夾緊機構(a)、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸、彈簧夾頭和心鈾、v形彈性盤定心機構(a)v形彈性盤定心機構 (b)
第五柜：夾具的傳動裝置	固定式雙作用活塞式氣瓢、固定式雙柞用活塞式氣缸 (b)，車床用固定式氣缸、氣動用管接頭、氣動用管接頭 (b)、氣動用管接頭 (c)、手動轉閥。導氣接頭的結構、腳踏式氣閥。
第六柜：專用夾具的設計方法	主軸連接式車具、主軸連接式車具、固定式鉆模、翻轉式鉆模，雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配
第七柜：氣動夾緊實例	氣動夾緊裝置、調速器、氣動卡盤的傳動裝置?；钊椒蛛x傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸?；钊浇M合氣缸
第八柜：分度裝置的夾具件	立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構(a)、分度對定機構的手動操縱機構(b)。分度對定機構的手動操縱機構(c)、使用鉆床夾具加工均布小孔

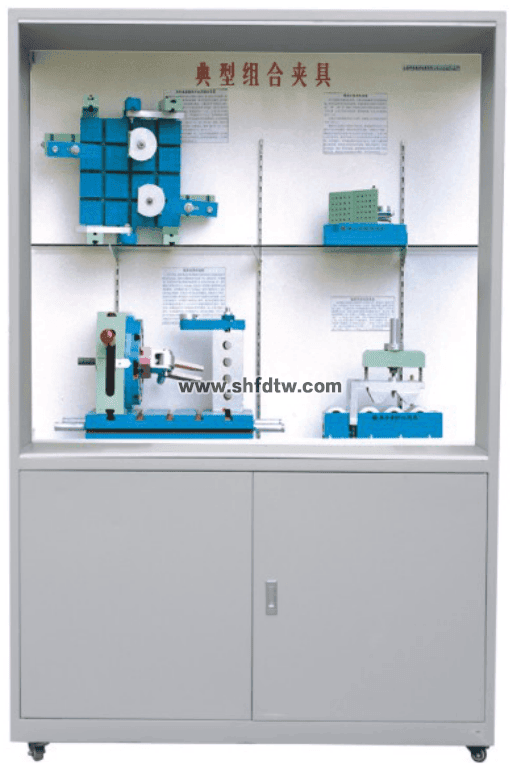

第九柜：典型組合夾具	模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具
第十柜：現代機床夾具發展	按零件相似歸組（4件）通用可調鉆模、成組車床夾具、快速調整機構（A）快速調整機構（B）斜楔夾緊機構
