機械設計基礎示教陳列柜帶解說

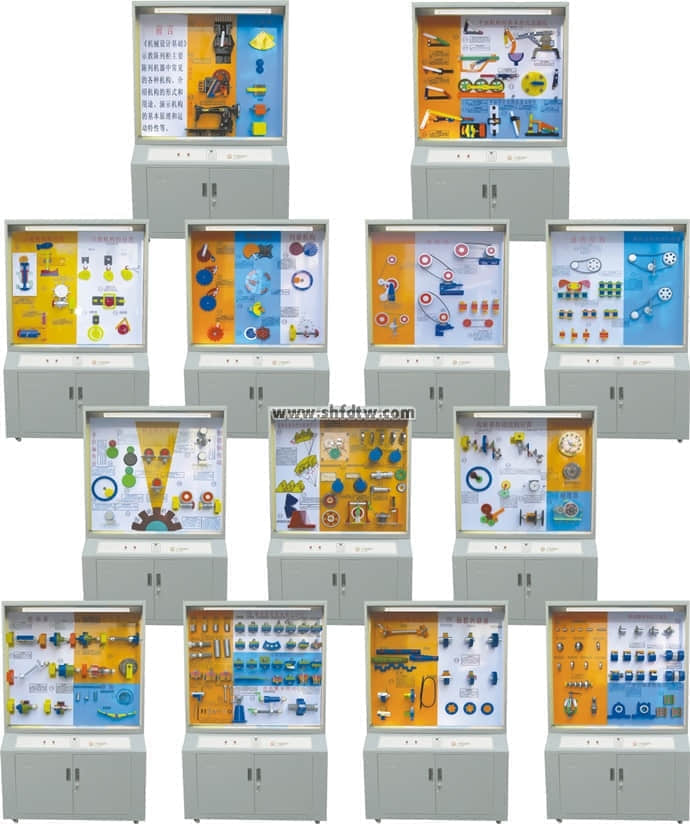

機械設計基礎示教陳列柜鐵柜技術參數：
一、技術規格：
（1）全套陳列柜由13個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜頂部罩板內裝有照明日光燈，符合人機工程要求；
（4）柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（5）柜背設有對開門，有利維護設備和方便維修。
（6）柜底裝有萬向輪，方便移動。
（7）具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示?？刂撇捎脝纹瑱C控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
二、本陳列柜具有如下特點：
（1）設計理念先進。該陳列柜根據機械設計基礎課程教學改革的需要，按照“塑造實物教材、營造實踐環境和促進學生自主認知”的基本理念進行優化設計，使“知識、認知、思考”三元一體，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以國家級規劃教材為依據，對機械設計基礎課程內容進行較全面的展示，包括機械聯接、機械傳動等，提供內容豐富的機械基礎知識。對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。
鐵柜陳列柜：100000元/套
三、《機械設計基礎》示教陳列柜，各柜內容如下：
|
序號和名稱
|
柜內模型內容
|
|
第一柜
機器的組成及特征
|
單缸內燃機、顎式破碎機、縫紉機、運動副(5件)
|
|
第二柜
平面連桿機構
|
五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
|
|
第三柜
凸輪機構
|
內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、力鎖合凸輪(靠重力、彈簧力)、形鎖合凸輪（溝槽輪凸輪、等寬凸輪、興軛凸輪）
|
|
第四柜
間歇運動機構
|
棘輪機構、雙動式棘輪機構（鉤頭雙動式棘爪、直頭雙動式棘爪）、雙向棘輪機構、槽輪機構、內嚙合槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
|
|
第五柜
帶傳動
|
平帶傳動（張緊輪裝置）、V帶傳動（帶定期張緊裝置，滑道式）、V帶傳動(帶定期張緊裝置，擺架式)、V帶傳動（帶的自動張緊裝置）、圓型帶傳動（張緊輪裝置）、同步帶傳動、V帶輪的結構（4種）
|
|
第六柜
鏈傳動
|
鏈傳動、齒形鏈、滾子鏈、雙排滾子鏈、滾子鏈接頭形式（a、b、c）、鏈輪結構（a、b、c）鏈傳動的張緊（a、b）
|
|
第七柜
齒輪的傳動
|
外嚙合直齒圓柱齒輪傳動、內嚙合直齒圓柱齒輪動、齒輪齒條傳動、外嚙合斜齒圓柱齒輪傳動、人字齒輪傳動、傳遞相交軸運動（直齒錐齒輪傳動）、（斜齒錐齒輪傳動）、（曲線齒齒輪傳動、傳遞交錯軸運動（蝸桿蝸輪）
|
|
第八柜
齒輪的基本性質
|
齒輪各部分的名稱和符號、漸開線的形式、正確嚙合條件、仿形法切制齒輪、展成法切制齒輪、輪齒折斷、齒面點蝕、齒面磨損、齒面膠合、漸開線曲面形成、斜齒條的壓力角、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸、實體式齒輪、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪
|
|
第九柜
齒輪系
|
定軸齒輪系（a、b）、平面行星齒輪（a、b）、空間行星齒輪系、行星減速器中的齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器
|
|
第十柜
其它常用零件、部件
|

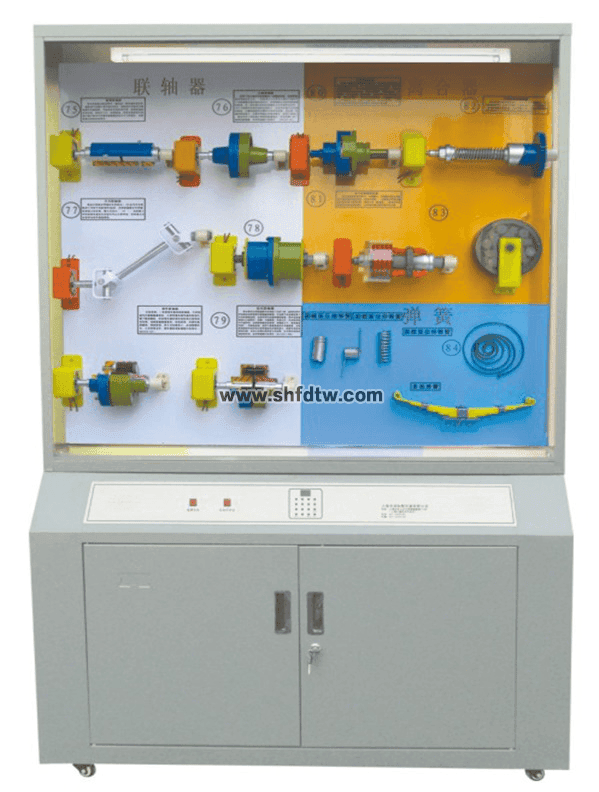

套筒聯軸器、凸緣聯軸器、萬向聯軸器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、牙嵌式離合器、摩擦離合器、牙嵌式安全離合器、滾柱式超越離合器、圓截面壓縮彈簧、圓截面拉伸彈簧、盤簧、板彈簧、圓截面扭轉彈簧
|
|
第十一柜
螺紋聯接和螺旋傳動
|
螺紋的牙型（三角形、矩形、梯形、鋸齒形）、螺紋的旋向（右旋、左旋）、螺紋的線數螺距和導程、螺栓聯接、雙頭螺紋螺栓聯接、螺釘聯接、緊定螺釘聯接、常用標準螺紋聯接件（六角頭螺栓）（螺柱）（螺釘）（緊釘螺釘）（六角螺釘）（六角螺母）（圓螺母）（墊圈）、彈簧墊圈、對機螺母、尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母帶翅墊片、止動墊片、沖點法防松、粘合法防松、永久防松、串聯鋼絲、承受橫向載荷的減速裝置、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷、凸臺沉頭座的應用、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、柔性螺栓、螺母下裝彈性元件、金屬墊片和密封環密封、螺旋千斤頂、機床刀架進給機構、插管式外循環滾珠螺旋傳動
|
|
第十二柜
軸和軸轂聯接
|
傳動軸、直軸（光軸、階梯軸、空心軸）、曲軸、撓性鋼絲軸、圓螺母定位、彈性檔圈固定、緊定螺釘固定、壓板軸端固定、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接
|
|
第十三柜
軸承
|
滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝
|
機械設計基礎示教陳列柜鋁木結構陳列柜

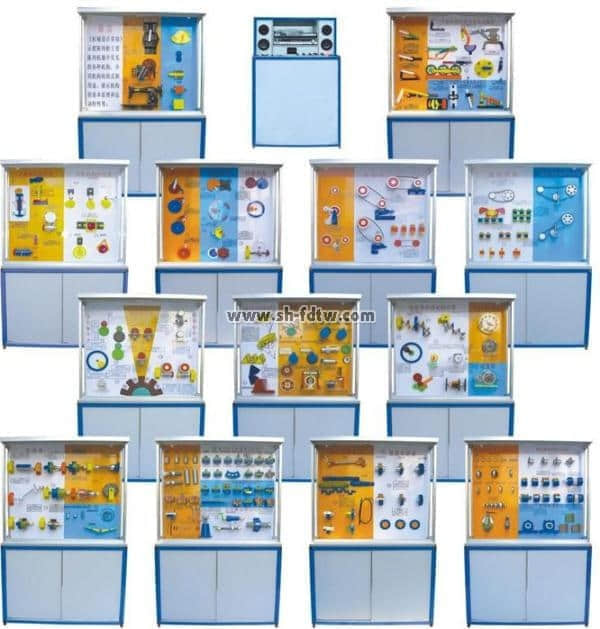

根據全國技工學校機械類通用教材研發出最新的《機械設計基礎》示教陳列柜是一套電化教學設備。本陳列柜共分十三個柜和一個電腦控制臺，聲控同步演示，采用單獨驅動由電腦或電子設備控制運轉嚴演示，可由VCD控制順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。天威教學模型材料采用進口有機板制造，板面附有銀滌淪不干膠作必要的圖表和文字說明，演示形象逼真，運行可靠，是一套現代化機械課程教學設備。
陳列柜規格：1200×430×1800mm。
主要特點：
1、控制臺配置：DVD機1臺；控制硬件一套；攻放機1臺， 控制臺1臺、喇叭1對、遙控器1只，激光碟片1張（內含103個機構語音說明）
2、控制軟件：微電腦DVD程序控制系統，用DVD程控臺實現全柜順序播音動作和單柜順序播音動作，
實現聲音、圖像、模型三位一體同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
3、控制方式：可實現全柜遙控和手動順序播音、單個模型播音動作，或只動作不播音等功能。
4、控制動作過程：選中某號模型按遙控器上的數字鍵，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時DVD機開始播放語音講解此模型機構的特點及功能，講解完畢后等待下一步動作。
鋁木陳列柜：67000元/套
主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
《機械基礎》示教陳列柜，各柜內容如下：
|
序號和名稱
|
柜內模型內容
|
|
主控臺
|
微電腦控制系統、DVD、功放、電源控制面板
|
|
第1柜、機器的組成及特征
|
單缸內燃機、顎式破碎機、縫紉機、運動副(5件)
|
|
第2柜、平面連桿機構
|
五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
|
|
第3柜、凸輪機構
|
內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪w、不同鎖合方式的凸輪b、不同鎖合方式的凸輪c、不同鎖合方式的凸輪e、不同鎖合方式的凸輪f
|
|
第4柜、間歇運動機構
|
矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
|
|
第5柜、帶傳動
|
同步帶、張緊輪裝置a、張緊輪裝置b、帶的定期張緊裝置(滑道式)、帶的定期張緊裝置(擺架式)、帶的自動張緊裝置、V帶輪的結構(4件)
|
|
第6柜、鏈傳動
|
鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式(3件)、鏈輪結構、鏈傳動的張緊(2件)
|
|
第7柜、齒輪的傳動
|
內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動
|
|
第8柜、齒輪的基本性質
|
齒輪各部分名稱(3件)、斜齒條的壓力角、漸開線的形成、輪齒折斷 a、b、齒面點蝕、齒面膠合、齒面磨損、漸開線曲面形成(2件)、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸(2件)、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切制齒輪、展成法切制齒輪
|
|
第9柜、齒輪系
|
定軸齒輪系(2件)、平面行星齒輪系 a、b、空間行星齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、行星減速器中的齒輪系
|
|
第10柜、其它常用零件、部件
|
套筒聯軸器、凸緣聯軸器、多片式摩擦離合器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、滾柱式超越離合器、板彈簧
|
|
第11柜、螺紋聯接和螺旋傳動
|
螺紋的牙型(三角、矩形、梯形、鋸齒形)、螺紋的旋向(左旋、右旋)、螺紋的線數、螺距和導程(單向右旋、雙線左旋)、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接(a、b)、彈簧墊圈、對傾螺母
尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、柔性螺栓(2件)、止動墊片、沖點法防松、粘合法防松、永久防松、串聯聯鋼絲、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷(a、b、c)、凸臺沉頭座的應用(a、b)、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、螺母下裝彈性元件、金屬墊片和密封環密封(a、b)、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋
|
|
第12柜、軸和軸轂聯接
|
傳動軸、光軸、階梯軸、空心軸、曲軸、圓螺母定位、彈性擋圈固定、堅定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接(3件)、內圈軸向固定的常用方法(4件)、外圈軸向鎖緊方法(8件)、全固式支承、固游式支承、整體式徑滑動軸承、剖分式往向滑動軸承、油孔、油溝(3件)、軸承內圈的拆卸、冷壓法裝軸承、滾動體的種類(6件)、整體式齒輪（2件）
|
|
第13柜、軸承
|
滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固定式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝。
|
