序號
|
配置名稱
|
詳細描述及技術要求
|
數量
|
|
1
|
沖孔模
XSTMFZCM-001
150×90mm
|
用模具沿封閉線沖切板料沖下的部分為廢料,封閉線外是產品. 沖壓1孔，料帶利用四處擋料銷定位。
|
1套
|
|
2
|

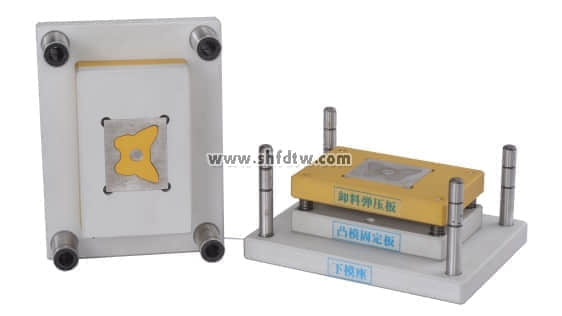

落料模
XSTMFZCM-002
150×90mm
|
用沖模沿封閉輪廓曲線沖切,封閉線內是產品,封閉線外是廢料.用于制造各種形狀的平板零件.沖壓菱形工件，產品尺寸不小于35×30 mm，料帶利用擋料銷定位。
|
1套
|
|
3
|
彎曲模
XSTMFZCM-003
150×90mm
|
把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件。
以菱形工件作為導料，彎曲高度不小于10 mm，產品自動從凸模脫落。
|
1套
|
|
4
|

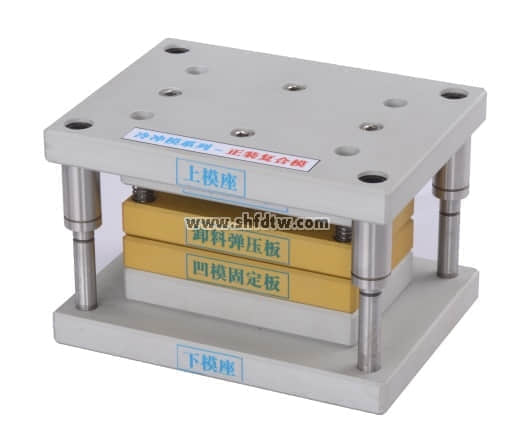

正裝復合模
XSTMFZCM-004
150×90mm
|
在模具同一位置上能完成幾個不同的沖裁工序的模具.正裝復合模,它的落料凹模在下模處,凸凹模裝在上模處.不適用于多孔制件的沖裁沖壓菱形工件，料帶利用擋料銷定位。
|
1套
|
|
5
|
倒裝復合模
XSTMFZCM-005
150×90mm
|
模具同一位置能完成幾個不同的沖載工序的模具.倒裝復合模,它的落料凹模在上模處,凸凹模裝在下模處,適用于制件平直度要求不高的厚板制件,操作方便.安全,適用于多孔制件的沖裁.沖壓菱形工件，料帶利用擋料銷定位。
|
1套
|
|
6
|
拉伸模
XSTMFZCM-006
150×90mm
|
把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。
拉伸小鋁蓋，拉伸深度不小于8 mm，產品尺寸不小于35 mm，模具帶有壓邊結構，并且調整非常方便。
|
1套
|
|
7
|
連續拉延模
XSTMFZCM-007
200×90mm
|
制品首次拉深無法成形,需要多次拉延的模具。該模具用帶料一端順序拉延,直到最后一次拉延時才將制件由帶料上沖落。
拉延帶有凸緣的小鋁蓋，拉伸深度不小于8 mm，產品尺寸不小于20mm，第一次拉延深度不小于2 mm，模具帶有壓邊結構，并且調整非常方便。
|
1套
|
|
8
|
多工位級進模
XSTMFZCM-008
200×90mm
|
多工位級進模是精密高效,長壽命的模具.它適用于冷沖小尺寸,薄料,形狀復雜和大批量生產的冷沖零件.
該模具為落料、沖孔、彎曲級進模，毛料由定位銷和擋料銷全程定位，為90度彎曲，尺寸不小于20×15×10 mm。
|
1套
|
|
9
|
V型翻板彎曲模
XSCZFZCM-009
200×150 mm
|
該模具為避免材料滑動，在定模部分高有兩塊翻板。當凸模壓下時，翻板隨材料彎轉，定位板必須與材料接觸，所成型的零件精度較高。V型零件尺寸不小于30×20×10 mm。
|
1套
|
|
10
|

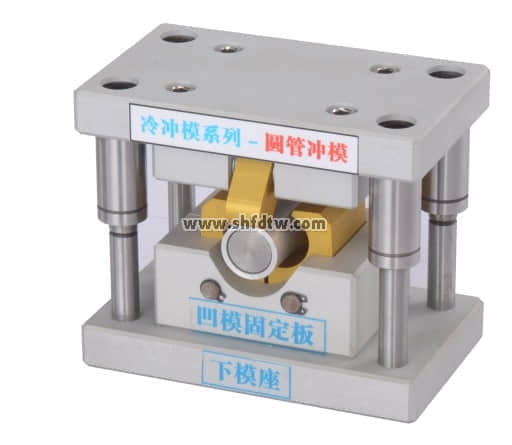

圓管沖模
XSCZFZCM-010
200×150
|
該模具需將平坯料一次彎成圓管形零件。定模有兩件活動凹模由頂板托住，當凸模將材料壓下時，模塊相向轉動，將材料彎成圓形。凸模上升時，已彎成圓管零件就套在其上，隨之上升。圓型零件尺寸不小于Ф17×30 mm.。
|
1套
|
|
11
|

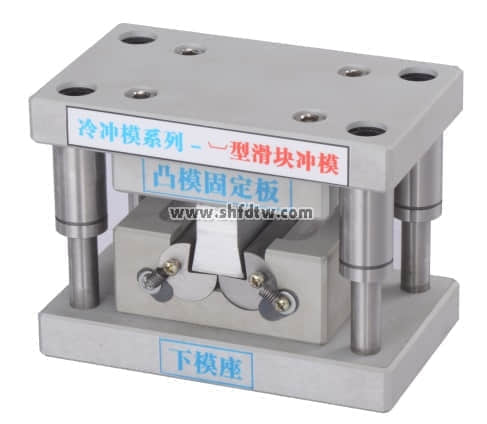

 型滑塊沖模
XSCZFZCM-011
200×150
|
該模具需將平坯一次彎成兩內側角度小于90°的零件。模具定模部分需有兩個滑塊，平坯放在定位板上，當凸模下降時，平坯先被 彎成∪型 ，凸續繼下降，滑塊開始運動將∪形兩側向內彎成所需角度。型零件尺寸為45×30×20 mm。
|
1套
|
|
12
|
兩圓相扣成型沖模
XSCZFZCM-012
200×150
|
該模具成型零件需為兩圓環相扣結構件，模具設有自動下料結構，當模具工作時，首先切斷線材，通過上模原型芯完成單個圓環的成型，將已成型的圓環套于線材再重復一次圓環成型。即完成兩圓相扣成型。該工藝工序少，簡潔實用，沖出的產品接口平整，合格率高，能滿足使用要求。
|
1套
|
|
13
|
切邊模
XSCZFZCM-014
200×150
|
用模具沿封閉線沖切板料沖下的部分為廢料,封閉線外是產品. 簡潔實用，沖出的產品接口平整，合格率高，能滿足使用要求
|
1套
|
|
14
|
圓筒拉伸模
XSCZFZCM-016
200×150
|
把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
|
15
|
倒裝拉伸模
XSCZFZCM-017
200×150
|
倒裝拉伸模,它的凹模在上模處,凸凹模裝在下模處,適用于制件平直度要求不高的厚板制件,操作方便.安全,上模設有擋料銷，各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
|
16
|
彎曲級級進模
XSCZFZCM-018
200×150
|
把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件。該模需為90度雙面彎曲模，以落料模產品作為導料，彎曲高度不小于10㎜，凸模內需設有浮動頂出結構，各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
|
17
|
落料拉伸復合模
XSCZFZCM-019
200×150
|
用沖模沿封閉輪廓曲線沖切,封閉線內是產品,封閉線外是廢料.用于制造各種形狀的平板零件. 在模具同一位置上能完成幾個不同的沖裁工序的模具，各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
|
18
|
方盒拉伸模
XSCZFZCM-021
200×150
|
把板材料毛坯成形成各種開口空心工件的模具,此產品為方形盒,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。模具必須要有壓邊結構，并且能調整方便，下模還需設有擋料銷，卸料板浮動結構，各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
|
19
|
壓邊模
XSCZFZCM-022
200×150
|
壓邊前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
|
20
|
落料沖孔復合模
XSCZFZCM-023
200×150
|
在模具同一位置上能完成幾個不同的工序的模具.落料凹模在下模處，凸凹模在上模，卸料、凹模、凸凹模均需設有浮動頂出結構，并能一次完成落料、沖孔工藝，下模設有擋料銷，各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
|
21
|
正裝切邊模
XSCZFZCM-027
200×150
|
它的落料凹模在下模處,凸凹模裝在上模處，均需設有浮動頂出結構，并能一次完成切邊工藝，下模設有擋料銷，各零件需精密定位，并有定位銷確保拆裝方便。
|
1套
|
