鋁合金減速器拆裝模型

[產品分類]：注塑沖壓模具系列: [規格型號]：A9102
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 11340 人關注該產品

產品視頻

產品詳情

鋁合金減速器拆裝模型

減速器系列指原動機與工作機之單獨立的閉式傳動裝置，用來降低轉速和相應地增大轉矩。本系列減速器專供學校開設“減速器拆裝實驗”用。實驗的目的在于讓學生了解減速器的基本結構，以及減速器的裝配技術要求，為正確選用減速器類型和設計減速器裝配圖提供技術支持。

性能規格
1.減速器的結構尺寸適合學生折裝實驗用,重量僅為10~40kg；
2.減速器為全鋁制模型，可拆裝；
3.減速器參考標準減速器進行人性化設計,外觀美觀大方；

4.減速器中零件的公差配合既考慮設計要求，也考慮了拆裝的特別需要。

編號	名稱	參數及尺寸	單價	備注

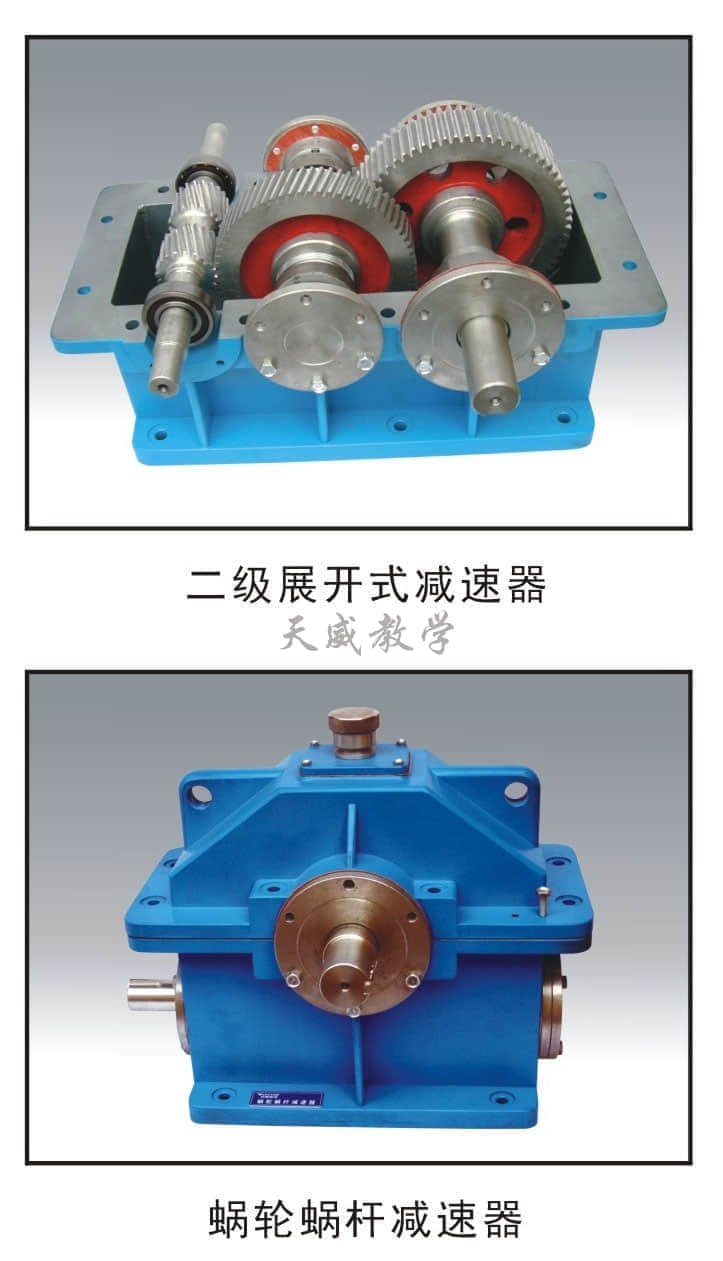

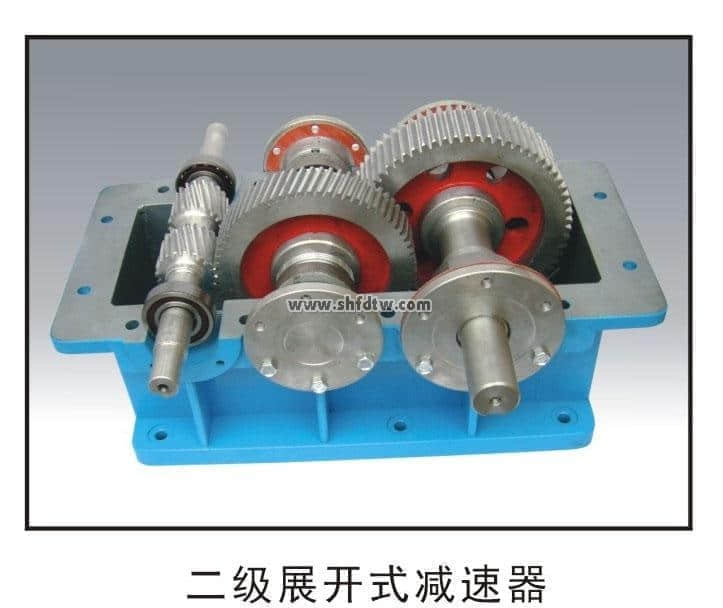

1	拆裝用雙級展開式圓柱齒輪減速器	m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺?寸:560×420×350mm	3300	均可測繪

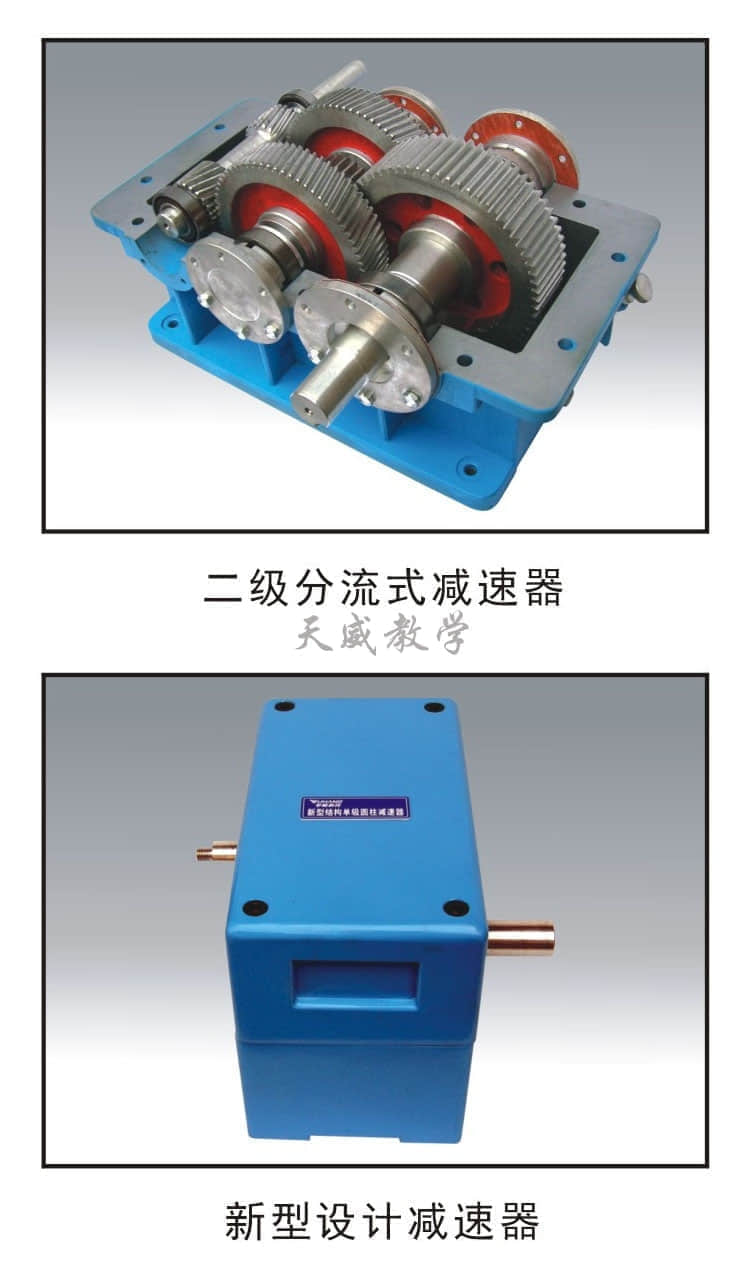

2	拆裝用雙級分流式圓柱齒輪減速器	m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147 β15° 外形尺?寸:540×360×320mm	3600	均可測繪
3	拆裝?雙級同軸式圓柱齒輪減速器	m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺?寸:560×420×350mm	3700	均可測繪

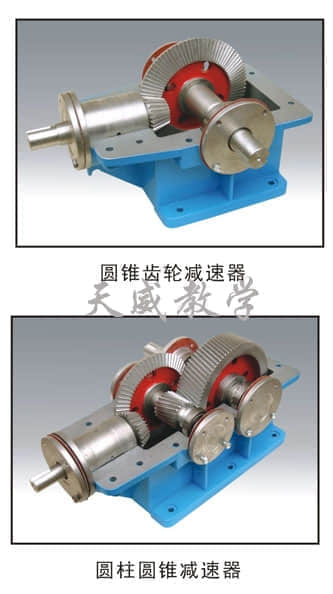

4	拆裝用雙級圓錐圓柱齒輪減速器	m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15° 外形尺?寸:550×460×360mm	3600	均可測繪
5	拆裝用單級圓錐齒輪減速器	m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm 外形尺?寸:500×350×315mm	3000	均可測繪

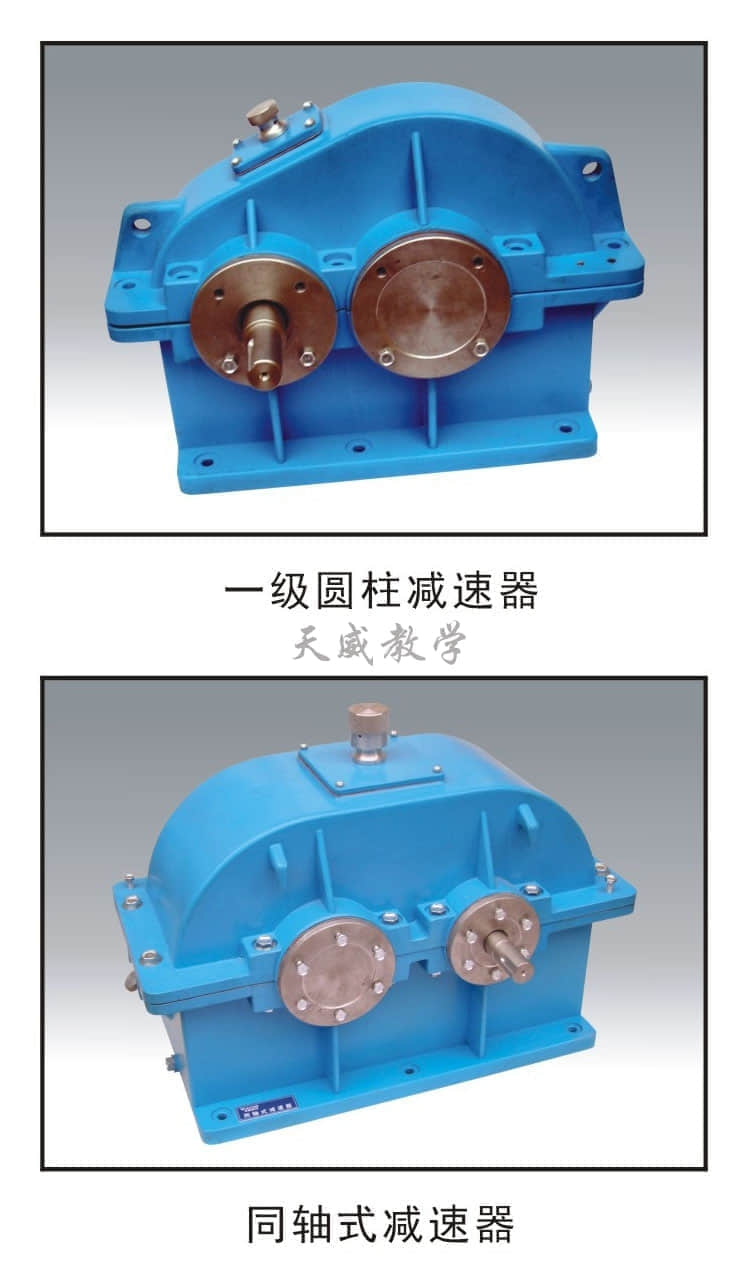

6	拆裝用單級圓柱齒輪減速器	m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm 外形尺?寸:450×400×340mm	3000	均可測繪
7	拆裝用蝸輪蝸桿減速器?(下置式）	z1=1 q=12 z2=45 m=4㎜ i=45 H=210 外形尺?寸：420×320×400mm	3000	均可測繪
8	拆裝用新型結構單級圓柱齒輪減速器	m=2 Z1=25 Z2=75 i=3 h=120 外形尺?寸：290×260×220mm	2800	均可測繪
