TW-J545 風機盤管接線安裝實訓裝置

一  概述

 TW-J545風機盤管接線安裝實訓裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

風機盤管接線安裝實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

二、性能參數

工作電源：AC 220V（1±10％）；

環境溫度：-10°C ~ +40°C；

相對濕度：<85％（25°C）；

海拔高度：<4000m；

外形尺寸：1200×700×1600

三、功能

TW-J545風機盤管安裝與維護實訓裝風機盤管安裝與維護實訓裝置通過風機盤管安裝、風機安裝、、風口安裝、試水，通電等實訓項目。通過“學做合一”等教學方式，進一步部提高學生的學習興趣和實踐動手能力。

四、實訓臺組成

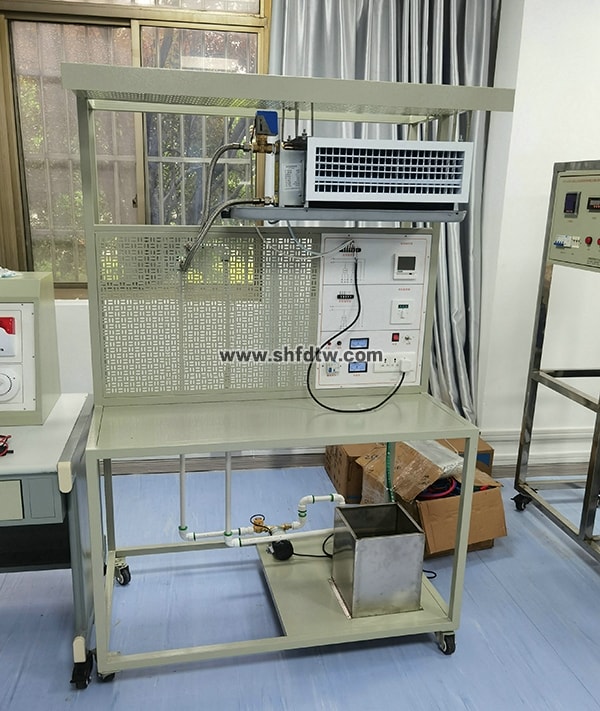

風機盤管接線安裝實訓裝置主要由鋁型材實訓桌、實訓面板、鋼木框架、頂部框架等組成。

（1）可放置實訓套件、工具和資料等；另外還設有四個帶剎車的萬向輪，便于移動和固定。

（2）正面有一塊實訓面板，分別提供九路AC220V電源插座接口和溫度控制器，每路均有短路、過渡保護。

（3）鋼木框架為雙層結構。頂層為多孔板設計，方便安裝風機盤管，側面也是多孔板設計，用于連接水管的和固定水管，下層設計有一個進出水箱和一個水泵，水箱上有加熱器，可提供媒水，供實驗用.

（4）頂部框架上設有風機盤管子1個。

（5）采用2工位設計，2工位為一組。

（6）供水相互獨立，不影響對方。

五、配置清單

六、實驗項目

1、風口的安裝

2、風機盤管的認識, 熟悉風機盤管控制工作原理

3、風機盤管電氣電路連接

4、兩位兩通電磁閥認識

5、兩位兩通電磁閥使用

6、空調控制面板的應用

7、兩位兩通電磁閥

8、回水軟連接及保溫
