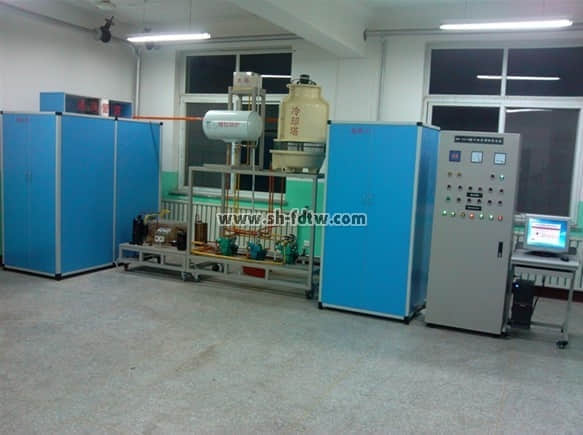

TW-J519中央空調實訓考核臺（網絡型）
一、產品概述
TW-J519中央空調實訓考核裝置（網絡型）要求系統采用6匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX3U-38MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件、計算機、小推車。
三、網絡監控及智能考核
教師臺和學生臺電腦（1～32臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
四、實訓項目
1、中央空調的結構及設備工作原理的全面深入了解和掌握；
2、中央空調的啟動、運行、調試技術的實訓及考核；
3、中央空調運行工況、各運行參數檢測分析；
4、中央空調控制原理的實訓；
5、PLC可編程控制器編程及安裝調試的實訓；
6、故障判斷及設備故障解除實訓（故障點16個）；
7、數據采集技術的應用及實訓；
8、網絡技術的應用及實訓（遠程控制）。
五、技術參數
1、工作電源：三相五線制 380VAC 50Hz
2、安裝尺寸：長×寬×高=800×240×250cm
3、整機容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（長×寬×高）
5、具備密碼開機、定時關機功能，便于實驗室管理。

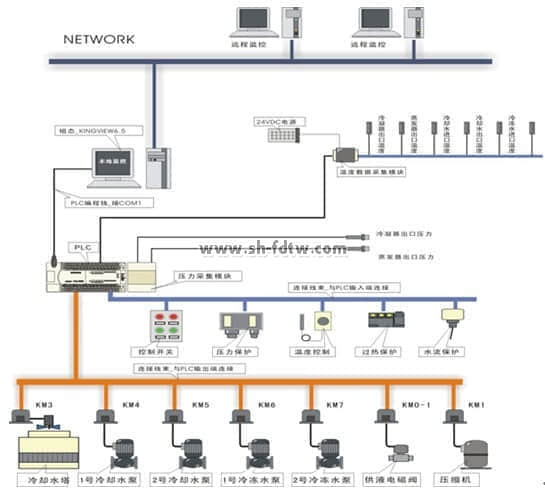

系統構成圖
六、中央空調配置清單
|
編號
|
名稱
|
單位
|
數量
|
|
1
|
壓縮機（6P）
|
臺
|
1
|
|
2
|
起動器
|
只
|
1
|
|
3
|
模擬鍋爐
|
臺
|
1
|
|
4
|
儲液器
|
個
|
1
|
|
5
|
水冷機組
|
套
|
1
|
|
6
|
手閥
|
只
|
2
|
|
7
|
高低壓表
|
只
|
2
|
|
8
|
膨脹閥
|
只
|
1
|
|
9
|
繼電器
|
只
|
1
|
|
10
|
風機
|
個
|
1
|
|
11
|
風管組件
|
套
|
1
|
|
12
|
水泵
|
臺
|
4
|
|
13
|
電磁閥（液）
|
只
|
1
|
|
14
|
電磁閥（水）
|
只
|
2
|
|
15
|
蒸發器
|
只
|
2
|
|
16
|
過濾器
|
個
|
1
|
|
17
|
視液鏡
|
個
|
1
|
|
18
|
溫控器
|
個
|
2
|
|
19
|
溫控器
|
只
|
1
|
|
20
|
延時繼電器
|
套
|
1
|
|
21
|
熱電阻
|
只
|
8
|
|
22
|
工作原理模擬演示板
|
塊
|
1
|
|
23
|
溫度指示燈板
|
塊
|
1
|
|
24
|
控制電路板
|
塊
|
1
|
|
25
|
模擬房間
|
套
|
2
|
|
26
|
模擬鍋爐
|
套
|
1
|
|
27
|
冷卻塔
|
個
|
1
|
|
28
|
水箱
|
套
|
2
|
|
29
|
不銹鋼架
|
套
|
1
|
|
30
|
控制柜
|
臺
|
1
|
|
31
|
微機控制接口
|
副
|
1
|
|
32
|
微機與實驗臺通訊連接線
|
條
|
1
|
|
33
|
航空連接線
|
條
|
1
|
|
34
|
中央空調控制實訓軟件
|
套
|
1
|
|
35
|
實驗操作指導書
|
套
|
1
|
|
35
|
電腦小推車
|
張
|
1
|
|
36
|
PLC（FX3U-38MR）
|
臺
|
1
|
|
37
|
溫度采集模塊
|
塊
|
1
|
|
38
|
壓力采集模塊
|
塊
|
1
|
|
39
|
壓力傳感器
|
個
|
2
|
|
40
|
溫度傳感器
|
個
|
12
|
|
41
|
網絡服務器
|
套
|
1
|
|
42
|
智能答題系統
|
套
|
1
|
