TW-T16電梯曳引系統安裝實訓考核裝置
一、電梯曳引系統安裝實訓考核裝置概述
電梯曳引系統的作用是產生輸出動力，通過曳引力驅動轎廂的運行。電梯曳引系統安裝實訓考核裝置主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。
曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。

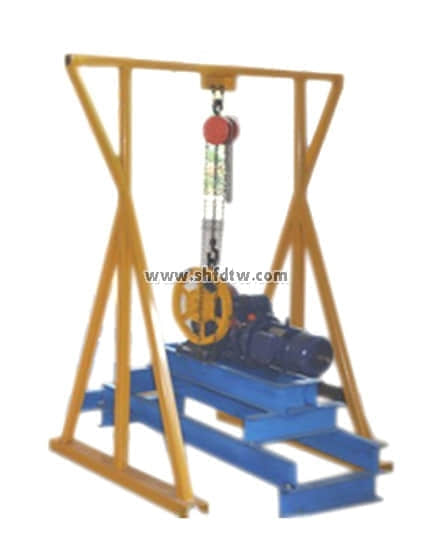

（圖片為參考，以實物為準）
二、電梯曳引系統安裝實訓考核裝置結構特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。
三、電梯曳引系統安裝實訓考核裝置技術指標
1、 整機重量：≤600kg；
2、 外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；
3、 限速器下行機械動作速度：≤0.75m/s；
4、 安全鉗動作速度：≤1m/s；
5、 曳引機額定速度：0.4m/s；
6、 曳引機額定載重：450kg；
7、 曳引機防護等級：IP41；
四、配置清單
|
序號
|
名稱
|
數量
|
單位
|
備注
|
|
1
|
鋼構平臺
|
1
|
臺
|
|
|
2
|
曳引機
|
1
|
臺
|
|
|
3
|
曳引機架
|
1
|
臺
|
|
|
4
|
緩沖墊
|
4
|
塊
|
|
|
5
|
工字鋼橫梁
|
2
|
條
|
|
|
6
|
曳引鋼絲繩
|
1
|
套
|
單向
|
|
7
|
繩頭組合
|
1
|
套
|
|
|
8
|
繩頭板
|
1
|
套
|
|
|
9
|
限速器－漲緊裝置
|
1
|
套
|
|
|
10
|
限速器鋼絲繩
|
1
|
套
|
|
|
11
|
盤車手輪
|
1
|
個
|
|
|
12
|
導向輪
|
1
|
個
|
|
|
13
|
C型鋼墊塊
|
4
|
塊
|
|
|
14
|
主軌支架
|
4
|
套
|
|
|
15
|
副軌支架
|
4
|
套
|
|
|
16
|
主導軌
|
2
|
條
|
|
|
17
|
副導軌
|
2
|
條
|
|
|
18
|
龍門架
|
1
|
套
|
|
|
19
|
安全鉗
|
1
|
對
|
漸進式
|
|
20
|
安全鉗連桿機構
|
1
|
套
|
|
|
21
|
主導靴
|
4
|
只
|
滑動導靴
|
|
22
|
轎廂反繩輪
|
1
|
個
|
|
|
23
|
反繩輪緩沖座
|
1
|
套
|
|
|
24
|
對重框架
|
1
|
套
|
|
|
25
|
對重反繩輪
|
1
|
個
|
|
|
26
|
對重導靴
|
4
|
只
|
滑動導靴
|
|
27
|
液壓緩沖器
|
1
|
個
|
耗能
|
|
28
|
聚氨酯緩沖器
|
1
|
個
|
蓄能
|
|
|
安裝工具
|
1
|
套
|
扳手、螺絲刀、卷尺、錘子等
|
|
|
隨機資料
|
1
|
份
|
實訓指導書與相關圖紙等
|
五、實訓項目
1、T型導軌（轎廂導軌）安裝與調整；
2、對重導軌安裝與調整；
3、曳引機架的安裝與調整；
4、曳引機的安裝與調整；
5、轎廂龍門架的安裝；
6、T型導軌上導靴的安裝；
7、安全鉗連桿的安裝；
8、對重框的安裝；
9、限速器的安裝；
10、曳引繩的懸掛；
11、漲緊裝置的安裝與調整；
12、T型導軌下導靴的安裝；
13、安全鉗與下導靴的調整；
14、限速器與安全鉗的聯動調整；
15、導軌與導靴的保養；
16、曳引機的保養；
17、曳引繩的保養；
18、限速器－安全鉗的保養；
19、人工盤車的練習。
