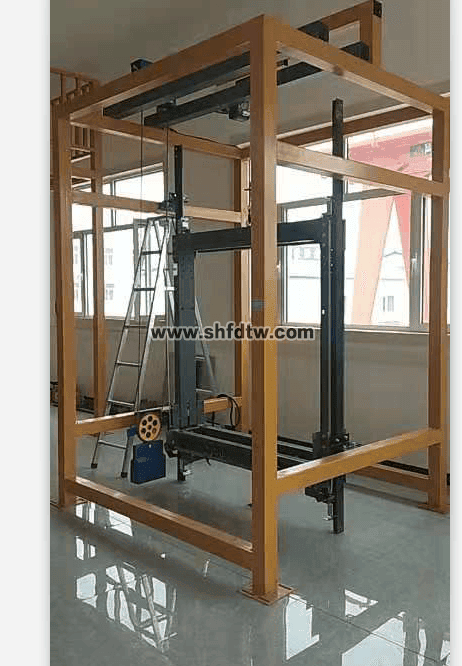

TW-T25電梯限速器安全鉗安裝與調試實訓考核裝置
一、設備要求
要求考核平臺能夠通過電動控制操作，演示限速器動作后帶動安全鉗動作將轎廂制動在導軌上的動作全過程，限速器安全鉗要求采用真實電梯的標準部件，安裝過程及動作過程與真實電梯一致，采用電動提升機構帶動轎廂框架提升到一定高度后，自由落體完成整體動作過程，學員可以了解安全鉗的基本結構、動作原理，練習安全鉗的安裝和調整等實訓。
二、設備主要參數要求
1.工作電源：?jiǎn)蜗嗳€AC220V±10% 50Hz；
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
3.裝置容量：≤1.0KVA；
4.限速器下行機械動作速度：≤1m/s；
5.安全鉗動作速度：≤1m/s；
6.安全保護：要求具有接地、漏電壓、漏電流保護，安全指標符合國家標準。
三、設備組成及功能要求
要求考核平臺主要有框架、T型導軌、轎廂龍門架、安全鉗提拉連桿、限速器、張緊裝置、安全鉗、上導靴、下導靴、緩沖器、按鈕盒等組成。
要求安全鉗裝置由安全鉗操縱機構和安全鉗體兩部分組成。即安全鉗機構動作時，首先觸動電器機構使電梯安全回路斷開制停電梯，如果制動器無法制停時安全鉗就會進一步動作，使電梯制停在導軌上。
四、實訓項目要求
1.安全鉗的認識
2.限速器-張緊裝置的認識
3.限速器與安全鉗的安裝與調試
4.限速器與安全鉗聯動演示
5.限速器與安全鉗的維修與保養
五．設備主要配置清單要求
|
序號
|
名稱
|
主要部件、器件及規格
|
數量
|
單位
|
備注
|
|
1
|
框架
|
材料：Q235材料厚度：2mm
除銹處理：外表噴塑處理
|
1
|
臺
|
|
|
2
|
T型導軌
|
T75-3/B
|
2
|
條
|
|
|
3
|
導軌支架
|
材料：Q235材料厚度：2mm
|
4
|
對
|
|
|
4
|
壓導板
|
電梯標準件
|
8
|
個
|
|
|
5
|
轎廂龍門架
|
材料：Q235 材料厚度：1.5mm
|
1
|
套
|
|
|
6
|
安全鉗提拉連桿
|
安全鉗帶聯動拉桿
|
1
|
套
|
|
|
7
|
限速器安裝底板
|
材料：Q235材料厚度：2mm
|
1
|
塊
|
|
|
8
|
限速器－漲緊裝置
|
OX-240，額定速度：0.3m/s
|
1
|
套
|
|
|
9
|
安全鉗
|
OX-188,漸進式安全鉗
|
1
|
對
|
|
|
10
|
上導靴
|
滑動導靴（10mm)
|
1
|
對
|
|
|
11
|
下導靴
|
滑動彈性導靴（10mm)
|
1
|
對
|
|
|
12
|
緩沖器
|
外置式液壓緩沖器
|
1
|
臺
|
|
|
13
|
安全鉗開關
|
UKS安全開關
|
2
|
個
|
|
|
14
|
限位開關支架
|
電梯配套加工
|
1
|
套
|
|
|
16
|
按鈕盒
|
控制裝置升降
|
1
|
套
|
|
|
17
|
配套資料
|
實訓指導書、光盤
|
1
|
套
|
|
工具清單要求
|
序號
|
名稱
|
主要部件、器件及規格
|
數量
|
單位
|
備注
|
|
1
|
開口扳手
|
M6-M8
|
1
|
把
|
|
|
2
|
開口扳手
|
M12-M14
|
1
|
把
|
|
|
3
|
開口扳手
|
M14-M17
|
1
|
把
|
|
|
4
|
十字螺絲批
|
M5×100
|
1
|
把
|
|
|
5
|
錘子
|
|
1
|
把
|
|
|
6
|
水平尺
|
300mm
|
1
|
把
|
|
|
7
|
卷尺
|
5M
|
1
|
把
|
|
|
8
|
手套
|
|
5
|
付
|
|
