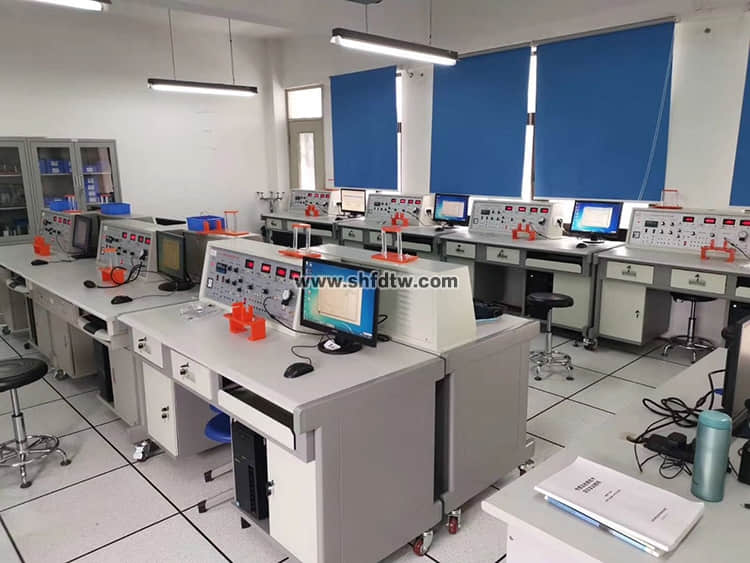

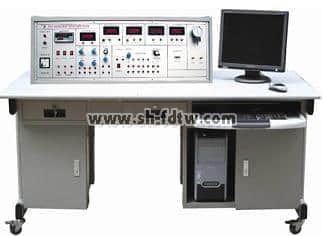

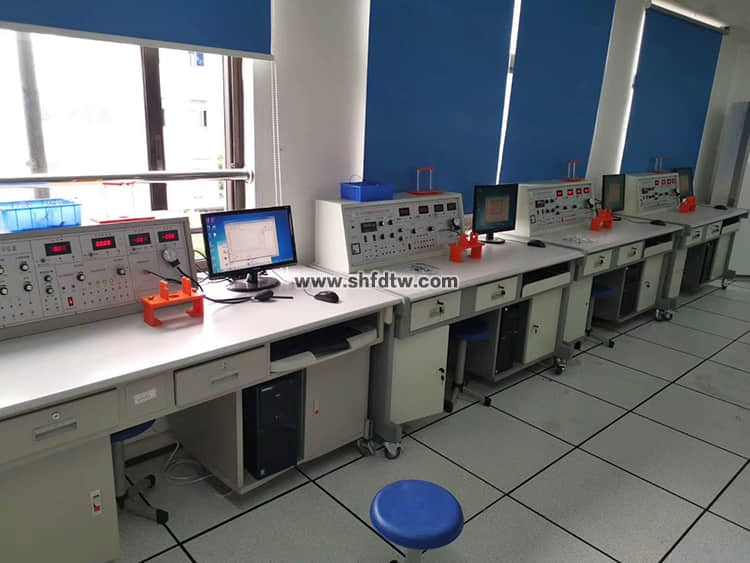

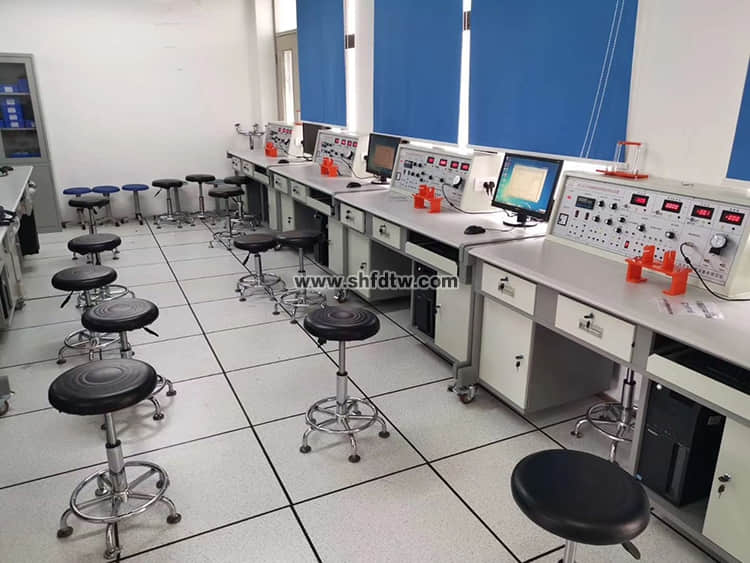

TW-C920型檢測與轉換(傳感器)技術實訓裝置
（20種傳感器）
TW-C920型檢測與轉換（傳感器）技術實訓裝置是本公司新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備?？赏瓿伞皞鞲衅髟砼c應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm

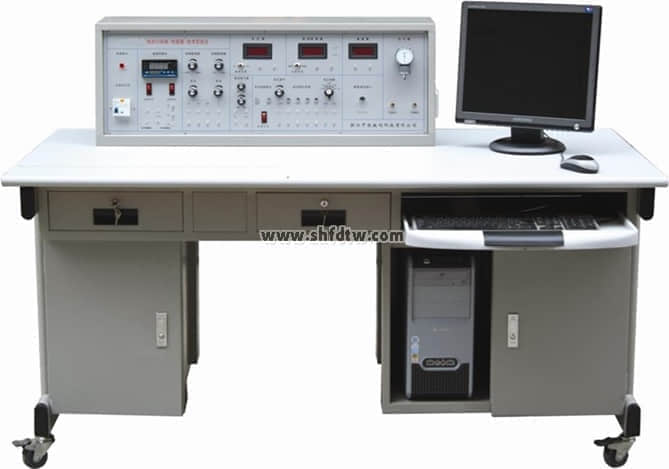

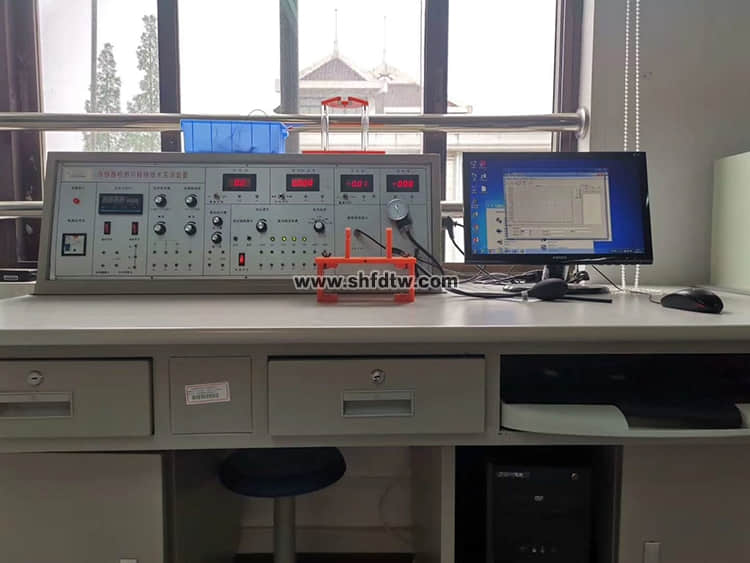

主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
傳感器種類及技術指標：（參考值）
|
序號
|
實 驗 模 塊
|
傳 感 器 名 稱
|
量 程
|
精 度
|
|
1
|
電阻霍爾式傳感器模塊
|
電阻式傳感器
|
± 2mm
|
± 1.5%
|
|
2
|
霍爾式傳感器
|
≥ 2mm
|
0.1%
|
|
3
|
電容式傳感器模塊
|
電容式傳感器
|
± 5mm
|
± 1.3%
|
|
4
|
電感式傳感器模塊
|
電感式傳感器
|
± 5mm
|
± 3%
|
|
5
|
光電式傳感器模塊
|
光電式傳感器
|
0-2400轉/分
|
≤ 1.5%
|
|
6
|
渦流式傳感器模塊
|
渦流式傳感器
|
≥ 1mm
|
± 3%
|
|
7
|
溫度式傳感器模塊
|
溫度式傳感器
|
0-100℃
|
± 2%
|
|
8
|
|
磁電式傳感器
|
|
0 .5V/m
|
|
9
|
壓電式加速度傳感器模塊
|
壓電式加速度傳器
|
1-30Hz
|
± 2%/s
|
|
10
|
光纖式傳感器模塊
|
光纖式傳感器
|
≥1.5mm
|
± 1.5%
|
|
11
|
壓力傳感器模塊
|
壓力傳感器
|
0-50kpa
|
± 2%
|
|
12
|
超聲波傳感器模塊
|
超聲波傳感器
|
20-60cm
|
1cm
|
|
13
|
|
MQ3氣敏傳感器
|
50-200ppm
|
|
|
14
|
濕敏傳感器模塊
|
濕敏傳感器
|
10-95%RH
|
± 5%
|
|
15
|
|
霍爾式測速傳感器
|
0-2400轉/分
|
± 1.5%
|
|
16
|
|
渦流測速傳感器
|
0-2400轉/分
|
≤ 1.5%
|
|
17
|
|
磁電測轉速傳感器
|
0-2400轉/分
|
≤ 1.5%
|
|
18
|
|
轉速傳感器
|
0-2400轉/分
|
≤ 1.5%
|
|
19
|
熱電偶、熱電阻傳感器
模 塊
|
K 型熱電偶傳感器
|
0-100℃
|
± 3%
|
|
20
|
E型熱電偶傳感器
|
0-100℃
|
± 3%
|
|
21
|
Pt100鉑電阻傳感器
|
0-100℃
|
± 3%
|
|
22
|
Cu50銅電阻傳感器
|
0-100℃
|
± 3%
|
|
23
|
移相器、相敏檢波器模塊
|
|
|
|
|
24
|
熱釋電紅外傳感器模塊
|
熱釋電紅外傳感器
|
|
3200V/W
|
傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
傳感器實驗內容如下： 帶*實驗為思考實驗
|
實驗一
|
電阻式傳感器的單臂電橋性能實驗
|
|
實驗二
|
電阻式傳感器的半橋性能實驗
|
|
實驗三
|
電阻式傳感器的全橋性能實驗
|
|
實驗四
|
電阻式傳感器的單臂、半橋和全橋的比較實驗
|
|
實驗五
|
電阻式傳感器的振動實驗*
|
|
實驗六
|
電阻式傳感器的電子秤實驗*
|
|
實驗七
|
變面積式電容傳感器特性實驗
|
|
實驗八
|
差動式電容傳感器特性實驗
|
|
實驗九
|
電容傳感器的振動實驗*
|
|
實驗十
|
電容傳感器的電子秤實驗*
|
|
實驗十一
|
差動變壓器的特性實驗
|
|
實驗十二
|
自感式差動變壓器的特性實驗
|
|
實驗十三
|
差動變壓器的性能實驗
|
|
實驗十四
|
激勵頻率對差動變壓器特性的影響
|
|
實驗十五
|
差動變壓器的振動實驗*
|
|
實驗十六
|
差動變壓器的電子秤實驗*
|
|
實驗十七
|
光電式傳感器的轉速測量實驗
|
|
實驗十八
|
光電式傳感器的旋轉方向測量實驗
|
|
實驗十九
|
接近式霍爾傳感器實驗
|
|
實驗二十
|
霍爾傳感器的轉速測量實驗
|
|
實驗二十一
|
霍爾傳感器的振動測量實驗
|
|
實驗二十二
|
渦流傳感器的位移特性實驗
|
|
實驗二十三
|
被測體材質對渦流傳感器特性的影響實驗
|
|
實驗二十四
|
渦流式傳感器的振動實驗
|
|
實驗二十五
|
渦流式傳感器的轉速測量實驗
|
|
實驗二十六
|
溫度傳感器及溫度控制實驗（AD590）
|
|
實驗二十七
|
K型熱電偶的溫度控制實驗
|
|
實驗二十八
|
熱電偶冷端溫度補償實驗*
|
|
實驗二十九
|
E型熱電偶的溫度控制實驗
|
|
實驗三十
|
Pt100鉑電阻的溫度控制實驗
|
|
實驗三十一
|
Cu50銅電阻的溫度控制實驗
|
|
實驗三十二
|
磁電式傳感器的特性實驗
|
|
實驗三十三
|
磁電式傳感器的轉速測量實驗
|
|
實驗三十四
|
磁電式傳感器的應用實驗*
|
|
實驗三十五
|
壓電加速度式傳感器的特性實驗
|
|
實驗三十六
|
光纖傳感器的位移特性實驗
|
|
實驗三十七
|
光纖傳感器的振動實驗
|
|
實驗三十八
|
光纖傳感器的轉速測量實驗
|
|
實驗三十九
|
壓阻式壓力傳感器的特性實驗
|
|
實驗四十
|
壓阻式壓力傳感器的差壓測量實驗*
|
|
實驗四十一
|
超聲波傳感器的位移特性實驗
|
|
實驗四十二
|
超聲波傳感器的應用實驗
|
|
實驗四十三
|
氣敏傳感器的原理實驗
|
|
實驗四十四
|
濕度式傳感器原理實驗
|
|
實驗四十五
|
氣體流量的測定*
|
|
實驗四十六
|
移相器實驗
|
|
實驗四十七
|
相敏檢波器實驗
|
|
實驗四十八
|
低通濾波器實驗
|
|
實驗四十九
|
熱釋電紅外傳感器實驗
|
傳感器：圖片僅供實際按清單配置:

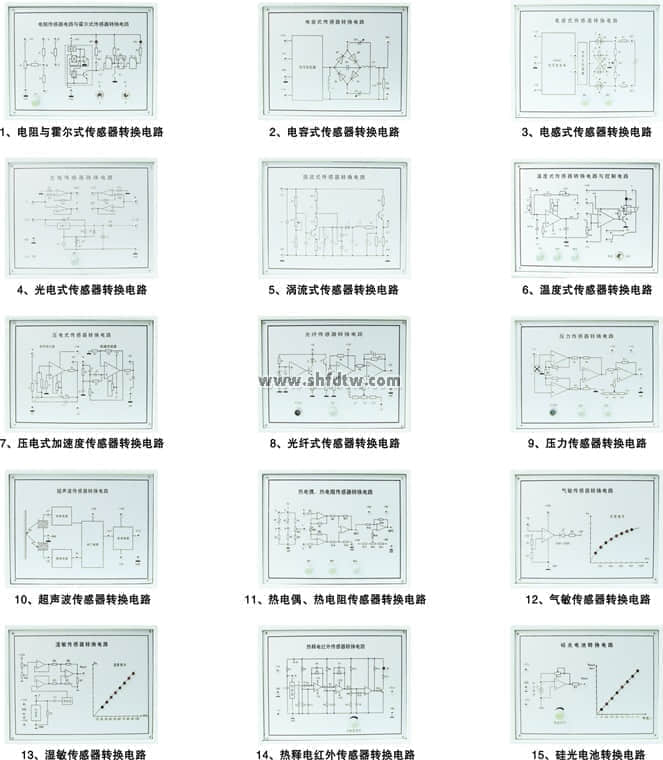

實驗?zāi)K：圖片僅供實際按清單配置:
傳感器配置清單:
|
序號
|
器 件 名 稱
|
單位
|
數量
|
備注
|
|
1
|
實訓臺
|
臺
|
1
|
|
|
2
|
實訓桌
|
張
|
1
|
|
|
3
|
升降圓凳
|
張
|
2
|
|
|
4
|
電阻式霍爾式傳感器轉換電路
|
塊
|
1
|
|
|
5
|
電容式傳感器轉換電路
|
塊
|
1
|
|
|
6
|
電感式傳感器轉換電路
|
塊
|
1
|
|
|
7
|
光電式傳感器轉換電路
|
塊
|
1
|
|
|
8
|
渦流式傳感器轉換電路
|
塊
|
1
|
|
|
9
|
溫度式傳感器轉換電路
|
塊
|
1
|
|
|
10
|
壓電加速度式傳感器轉換電路
|
塊
|
1
|
|
|
11
|
光纖式傳感器轉換電路
|
塊
|
1
|
|
|
12
|
壓力傳感器轉換電路
|
塊
|
1
|
|
|
13
|
超聲波傳感器轉換電路
|
塊
|
1
|
|
|
14
|
熱電偶、熱電阻傳感器轉換電路
|
塊
|
1
|
|
|
15
|
濕敏傳感器轉換電路
|
塊
|
1
|
|
|
16
|
熱釋電紅外傳感器轉換電路
|
塊
|
1
|
|
|
17
|
移相器、相敏檢波器、低通濾波器電路
|
塊
|
1
|
|
|
18
|
電阻式傳感器
|
個
|
1
|
|
|
19
|
電容式傳感器
|
個
|
1
|
|
|
20
|
霍爾式傳感器
|
個
|
1
|
|
|
21
|
電感式傳感器
|
個
|
1
|
|
|
22
|
光電式傳感器
|
個
|
1
|
|
|
23
|
渦流式傳感器
|
個
|
1
|
|
|
24
|
渦流測速傳感器
|
個
|
1
|
|
|
25
|
溫度式傳感器
|
個
|
1
|
|
|
26
|
磁電式傳感器
|
個
|
1
|
|
|
27
|
磁電測速傳感器
|
個
|
1
|
|
|
28
|
壓電加速度式傳感器
|
個
|
1
|
|
|
29
|
光纖式傳感器
|
個
|
1
|
|
|
30
|
壓力傳感器
|
個
|
1
|
|
|
31
|
超聲波傳感器
|
對
|
2
|
|
|
32
|
氣敏傳感器
|
個
|
1
|
|
|
33
|
濕敏傳感器
|
個
|
1
|
|
|
34
|
霍爾式轉速傳感器
|
個
|
1
|
|
|
35
|
轉速傳感器
|
個
|
1
|
|
|
36
|
K型熱電偶傳感器
|
只
|
1
|
|
|
37
|
E型熱電偶傳感器
|
只
|
2
|
|
|
38
|
Pt100鉑電阻傳感器
|
只
|
1
|
|
|
39
|
Cu50銅電阻傳感器
|
只
|
1
|
|
|
40
|
熱釋電紅外傳感器
|
個
|
1
|
|
|
41
|
加熱溫度室
|
個
|
1
|
|
|
42
|
位移臺架
|
套
|
1
|
|
|
43
|
光纖位移臺架
|
個
|
1
|
|
|
44
|
測微器
|
把
|
1
|
|
|
45
|
壓力表
|
只
|
1
|
|
|
46
|
橡皮氣囊
|
個
|
1
|
|
|
47
|
三通管
|
條
|
1
|
|
|
48
|
鐵片、銅片、鋁片各一片
|
片
|
3
|
|
|
49
|
溫度計0-100℃
|
條
|
1
|
|
|
50
|
Φ8×4磁鋼
|
粒
|
1
|
|
|
51
|
超聲波反射擋板
|
塊
|
1
|
|
|
52
|
傳感器實驗指導書
|
冊
|
1
|
|
|
53
|
實驗連接導線
|
條
|
25
|
|
|
54
|
數據采集連接線
|
條
|
1
|
|
|
55
|
數據采集處理軟件
|
盤
|
1
|
|
TW-CGQ3型檢測與轉換（傳感器）技術實訓裝置,是根據《中華人民共和國教育行業標準》電工實驗室或電類專業實訓室儀器設備配備標準，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業學校的教學和實訓要求和結合生產實際和職業崗位的技能要求，研制和開發的產品。TW-CGQ3型檢測與轉換（傳感器）技術實訓裝置,適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。TW-CGQ3型檢測與轉換（傳感器）技術實訓裝置,也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。而且用于工業電氣，機電一體化，機電設備安裝，電動電氣等方面的技術人員培訓。
