詢價響應聲明書

 致： 重慶云陽職業教育中心

根據貴方為 維修電工電拖實訓裝置 詢價邀請，簽字代表 袁策、銷售經理（全名、職務）經正式授權并代表詢價響應供應商 上海天威教學實驗設備有限公司 提交以下文件正本壹份和副本 壹 份。

    據此函，簽字代表宣布同意如下：

1、詢價響應供應商將按詢價文件規定履行合同責任和義務。

2、詢價響應供應商已詳細審查全部招標文件，包括修改文件（如有的話）以及全部參考資料和相關附件，并到校園實地踏勘。我們完全理解并同意放棄對這方面有不明及誤解的權利。

3、詢價響應供應商同意提供采購方可能要求的與其詢價響應文件有關的一切數據或資料。



報價表

一、貨物詳列

序號

分項名稱

品牌、規格型號

制造商

數量

單價

合計（元）

1

維修電工電拖實訓裝置

TWWKB-08B

上海天威教學實驗設備有限公司

15

10500

157500

合　　計

報價合計：　157500 元

二、伴隨服務詳列

序號

分項名稱

具體服務內容

數量

單價

合計（元）

備注

1

安裝調試

設備安裝調試

1

免費

免費

供方免費提供

2

產品培訓

設備使用培訓

1

免費

免費

供方免費提供

3

售后保修

1年保修

1

免費

免費

供方免費提供

合　　計

報價合計：　　免費　

三、其他費用詳列

序號

分項名稱

具體內容

數量

單價

合計（元）

說明

1

運費

全部貨物運輸費用

1

免費

免費

供方免費提供

2

稅費

全部貨物稅費

1

免費

免費

供方免費提供

合　　計

報價合計：　免費

四、總報價人民幣:壹拾伍萬柒仟伍佰元整。      ￥：157500.00 元


    所有價格均以人民幣作為貨幣單位填寫及計算。報價應包含所有分項報價項的名稱、規格型號、數量、單價及談判總報價。談判總報價包括投標產品價、稅、貨物運至最終目的地的運輸、保險和伴隨貨物服務的其他所有費用、標準附件價、備品備件及專用工具價。

法定代表人或授權代表（簽字）：

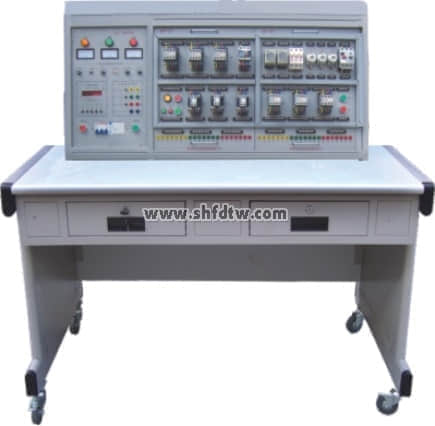

TWWKB-08B型維修電工電拖實訓裝置(雙組型)

一、設備技術指標

1、外型：整體尺寸1632mm×750mm×1638mm；

2、實訓臺架的材料：鋼板、鋁合金結構；

電源控制屏，提供實訓必要的電源，電源控制屏設有啟動、停止控制單元和電壓/電流綜合保護裝置，保護動做快、無死區。具體如下：

3、電源：

輸入：三相AC 380V ±10% 50HZ 三相五線；

固定交流輸出：三相五線  380V 接插式2組、220V接插式2組、220V插座式4組；

   電流保護：動作電流≤30mA，動作時間＜0.1s；(兩組)

   電壓保護：動作電壓≤40V，動作時間＜0.1s；（兩組）

   交流電源：單相220V/三相380V，每路輸出均帶有短路、過流保護。（兩組）

  直流電源：0—30V連續可調直流電源、1A，輸出電壓：0—30V、最大輸出電流1A。（兩組）

數字直流電壓表：自動量程轉換量2V、20V、200V、內/外測，測量精度0.5%、設有超量程報警。（兩組）

  數字直流電流表：自動量程轉換量20mA、200mA、2A，測量精度0.5%；設有超量程報警。（兩組）

   數字交流電壓表：自動量程轉換量20V、200V、500V，測量精度0.5%、設有超量程報警。（兩組）

   數字交流電流表：自動量程轉換量200mA、2A、20A，測量精度0.5%；設有超量程報警。（兩組）

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6. 網孔板: 數量2塊,規格：774×580mm 。 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級。

7. 實驗說明書: 數量1套,指導學生實訓。

二、 設備結構功能

1、TWWKB-08B型維修電工電拖實訓裝置由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；

2、實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；

3、固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

4、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

5、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料。

6、每個工位配置絕緣板。

三、設備的配置

名稱

備注

實訓臺及實驗屏

外形尺寸：1632mm×750mm×1638mm ；

材    料：鋼鋁木結構；符合國家相關環保要求；

輸入電壓：AC  380 V±10%  50 Hz  三相五線；

容    量：＜1.5 kVA；

實 驗 屏：用于掛置網孔掛板，安裝元件。

網孔板

數量2塊

774×580mm  用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級；

實驗說明書

數量1套

指導學生實訓

四、參考實訓項目(根據所配實驗元器件完成相應的)

1.基本技能訓練

（1）常用工具的使用與識別

（2）電工識圖訓練

（3）電工布線工藝

（4）常用導線的鏈接和絕緣層的恢復

（5）萬用表的使用與讀數

（6）配電板安裝

（7）室內配線

 2.照明電路

（8）日光燈電路安裝

（9）白熾燈電路安裝

（10）兩地控制一盞燈電路安裝

（11）室內照明電路安裝

（12）觸摸開關電路連線

（13）聲光控制演示開關電路接線

（14）人體感應延時開關電路接線

 3.儀表電路

（15）單相電度表直接接線電路安裝

（16）單相電度表經電流互感器接線的電路安裝

（17）交流電壓的測量

（18）直流電壓的測量

（19）電流表的安裝

（20）電壓表的安裝

（21）電阻的測量

（22）三相四線有功功率電度表直接接線的電路安裝

（23）三相四線有功功率電度表經電流互感器接線的電路安裝

（24）電流互感器電路

（25）兆歐表的使用

（26）鉗型電流表的使用

4、電氣控制電路

（27）常用開關繼電器的拆裝

（28）交流接觸器的拆裝

（29）交流接觸器的拆裝

（30）單相電容運轉電動機接線

（31）三相異步電動機直接啟動

（32）三相異步電動機點動控制

（33）三相異步電動機自鎖控制

（34）三相異步電動機兩地控制

（35）三相異步電動機接觸器聯鎖正反轉控制

（36）三相異步電動機雙重聯鎖正反轉控制

（37）三相異步電動機延時自動正反轉控制

（38）雙電機手動順序啟動控制

（39）雙電機自動順序啟動控制

（40）延時啟?？刂?/span>

（41）三相異步電動機手動Y/△啟動控制

（42）三相異步電動機自動Y/△啟動控制

（43）三相異步電動機能耗制動

（44）三相異步電動機可逆雙向能耗制動

（45）三相異步電動機反接制動

（46）三相異步電動機自往返控制

（47）三相異步電動機帶點動正反轉控制

（48）三相異步電動機帶點動自往返控制

（49）三相異步電動機串電阻降壓啟動手動控制

（50）三相異步電動機串電阻降壓啟動自動控制

（51）三相異步電動機串電阻降壓啟動反接制動控制

5、機床電氣控制電路

（52）T68鏜床控制電路

（53）CA6140型車床控制電路

（54）Z3040型搖臂鉆床電氣控制電路

（55）X62W型萬能銑床電氣控制電路

6、其它電機控制電路

（56）雙速電機手動切換控制

（57）雙速電機自動切換控制

（58）并勵直流電動機電樞回路串電阻啟動與調速

（59）直流電動機能耗制動的控制線路

（60）直流電動機反接制動的控制線路

五、參考實訓項目所需元器件清單

注：本裝置配2套元器件

序號

名    稱

型號與規格

數   量

1

單相電度表

DD862-2

1

2

單相閘刀開關

HK8

1

3

拉線開關

4A/250V

1

4

平燈頭

6A/250V

2

5

園形插座

T3-10

1

6

電流互感器

LQG-0.5

3

7

墻壁開關座



2

8

聲控開關

118-B30

1

9

低壓斷路器

DZ108-20/10

1

10

螺旋式保險盒

RL1-15/3A

3

11

直插式保險盒

RT14-20/2A

2

12

交流接觸器

CJX2-0910

3

13

輔助觸頭

F4-22

3

14

熱繼電器

R16B-20/3

1

15

通電延時時間繼電器

ST3PA-B/380V（0-60S）

1

16

時間繼電器座

PF-083A

1

17

3H鐵殼按鈕



2

18

行程開關

LX9-222

2

19

行程開關

LX9-001

2

20

倒順開關

K03-15

1

21

日光燈管

Y210RR25/10W

1

22

鎮流器

13W

1

23

日光燈座



2

24

大功率電阻



3

25

二極管



1

26

接線端子排

JF5-2.5/5

5

27

G形導軌



1

28

走線槽



2米

29

螺絲



90

30

螺絲刀



2

31

尖嘴鉗



1

32

剝線鉗



1



兆歐表



1



鉗型電流表



1



交流電壓

85L17

1



直流電壓

85C17

1



交流電流表

85L17

1



三相四線有功功率電度表



1

33

三相鼠籠異步電動機

380V/Y/△180W

1



雙速電機

△180W

1



直流電動機

50W

1


維修電工實訓考核最新產品


企業信息


您只要致電：021-55884001（袁經理）

我們可以解答 維修電工電拖實訓裝置 的相關疑問！

我們可以幫您推薦符合您要求的 維修電工電拖實訓裝置,維修電工電拖教學設備 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-48-1452-1.html


售后服務計劃


為滿足客戶系統全年不停頓高可靠的運行，本公司從產品的最初調研、設計、開發、生產、測試、包裝到產品銷售與售后服務的全過程每個環節均嚴格按照質量標準進行，形成了一套完備嚴謹?shù)馁|(zhì)量控制體系。以穩定可靠的質量和全體員工不斷創新、持續改進的質量精心為客戶提供滿意的產品。

一、 產品都屬于廠家原裝正品產品：

    我公司承諾所投設備為原裝正品產品，是原包裝未拆封的，是用一流的工藝和最佳材料制造而成的，并完全符合合同標書規定的質量、規格和性能要求。本產品經正確安裝、正常運轉和保養，在其使用壽命期內具有使貴校滿意的性能，并且確保一次性通過各項檢驗和測試。在貨物質量保證期內，我方對由于設計、工藝、材料和配套件的缺陷所產生的任何不足或故障負責。

二、 產品“三包”內容：

    我公司承諾：如我公司中標，對設備終身進行維護；自制設備在叁年內，任何部件發生任何故障，我公司均免費包換。超過保修期后及對于人為故障，系統設備維修只收成本費，免收服務費。

三、 質量問題的處理：

1、 產品是嚴格按照質量體系的要求保證每個產品的質量。

2、 免費為老師提供培訓硬件聯接，布線情況，設備安裝，常見故障判斷及排除的處理，提高老師對設備出現問題的處理。

四、 產品質量投訴和糾紛處理措施：

產品售后服務設立產品專職人員，負責受理顧客投訴（電話、書面投訴），再加上項目經理制，對用戶均有專人負責，用戶如在對產品質量引起的售后服務工作不滿，可對我公司售后服務中心投訴，投訴電話： 021-55884001 ，我公司第一時間將本著誠信務實的態度與顧客通過協商解決，協商不成，將通過法律徑加以解決。


上海天威教學實驗設備有限公司
