政 府 采 購

招標文件


項目編號：CCPC2016016

  項目名稱：重慶市梁平職業教育中心制冷設備安裝與維修實訓

設備采購

  采購人（蓋章）：重慶市梁平職業教育中心

  采購代理機構（蓋章）：四川川咨建設工程咨詢有限責任公司


二〇一六年十二月



第一篇 投標邀請書


   四川川咨建設工程咨詢有限責任公司按照梁平縣財政局下達的采購計劃，對所需重慶市梁平職業教育中心制冷設備安裝與維修實訓設備采購進行詢價采購，歡迎有資格的供應商參加投標。

一、招標項目內容:


項目內容

（詳見第二篇）

最高限價

301200.00元


二、資金來源

財政預算資金，資金已到位。

三、投標供應商資格要求

（一）基本資格條件

1、具有獨立承擔民事責任的能力；

2、具有良好的商業信譽和健全的財務會計制度；

3、具有履行合同所必需的設備和專業技術能力；

4、有依法繳納稅收和社會保障資金的良好記錄；

5、參加政府采購活動近三年內，在經營活動中沒有重大違法記錄。

（二）特定資格條件

無

（三）特別說明

1.因違反政府采購法受行政處罰期間或因違反政府采購法正在接受調查和處理的供應商不能參加本項目投標。

2.本項目不允許分包。

四、投標、開標有關說明

（一）招標文件的獲取：投標供應商在重慶市政府采購網（http://www.cqgp.gov.cn/）和梁平公共資源交易網（http://www.cqlpjyzx.com）上自行下載，無論投標供應商是否下載，均視為已知曉所有招標文件實質性要求內容。

（二）投標文件遞交開始時間： 2017年1月18 日9：00：00（北京時間，以交易中心接件大廳電子屏?xí)r間為準，下同）；

（三）投標文件遞交截止時間： 2017年1 月 18 日9 ：30：00 （北京時間）；

（四）投標文件遞交地點：梁平縣公共資源招投標交易中心[重慶梁平縣雙桂街道新城區行政中心1號樓一層]。

（五）開標時間：2017年1月 18 日9:30:00（北京時間），

（六）開標地點：梁平縣公共資源招投標交易中心開標室[重慶梁平縣雙桂街道新城區行政中心1號樓一層]。

    所有投標文件必須在投標文件截止時間之前遞交到指定的投標文件遞交地點，逾期不予接納。

五、所需費用（幣種為人民幣）

（一）標書費（人民幣現金）：800元/份。

（二）投標保證金（銀行存單）：人民幣陸仟元整。

以投標供應商名稱或法定代表人或授權委托人名字，可在下列任一家銀行（中國工商銀行、中國農業銀行、中國銀行、重慶市農村商業銀行、重慶銀行、中國郵政銀行）開具短期存單，在遞交投標文件時將存單原件同時遞交。

（三）繳納時間：標書費、投標保證金在遞交投標文件時一并繳納。遞交時間同投標文件遞交時間。

（四）繳納方式及退付：標書費為現金繳納，售后不退；投標保證金在梁平縣公共資源招投標交易中心接件處遞交。未中標的中標供應商的投標保證金，在當日內不計息退還；中標供應商投標保證金自動轉為履約保證金的一部分，履約完畢后5個工作日內不計息退還，未在規定時間內或未按規定方式繳納相關費用的投標供應商，其競標行為無效。

（五）發生下列情況之一的投標保證金不予退還：

1.投標供應商在投標截止時間后，投標供應商修改或撤回投標文件；

    2.投標供應商取得中標資格后，放棄中標資格、不按規定的時間或拒絕按中標時規定的技術條件、供貨范圍、服務要求和價格等簽訂合同；

    3.有串標等違法違規行為；

4.采用虛假手段騙取中標的。

六、投標有關規定

1.法定代表人為同一個人的兩個及兩個以上法人，母公司、全資子公司及其控股公司，都不得在同一貨物招標中同時投標；

2.本招標項目若有補遺文件一律在重慶市政府采購網（http://www.cqgp.gov.cn）和梁平公共資源交易網（http://www.cqlpjyzx.com）上發布，請各投標供應商注意下載。

3.超過投標截止時間、不按本招標文件規定密封的投標,或不按招標文件規定提交有效足額投標保證金的投標，恕不接受。

4.無論投標結果如何，投標供應商參與本項目投標的所有費用均應由投標供應商自行承擔。

七、聯系方式

（一）采購人：重慶市梁平職業教育中心

聯系人：蔣老師

電 話：（023）53222587

地 址：梁平縣梁山街道大福村1組

（二）采購代理機構：四川川咨建設工程咨詢有限責任公司

聯系人：艾乘隆

電  話：13368098979

地  址：重慶市渝北區新概大道99號中渝香奈公館6棟12樓


 第二篇  項目內容及技術要求

一、規格、數量及主要技術參數

序號

名稱

實現功能與要求















































1















































戶式中央空調實訓考核系統裝置

1、由計算機隨機生成符合技術等級考核要求的命題、可實現考生報到、隨機發卷、考場監控、自動收卷、考試計時、分?jǐn)?shù)判定、成績匯總、打印成績等功能。并允許在internet上按權限查詢?？膳c其它各部分實現網絡數據交流和共享。

2、試題編輯包括人工編輯和自動編輯兩種方式。人工編輯是針對不同層次的考生，或考生的特定情況，由主考自編試題。自動編輯由計算機自動生成不少于64套的試題。

3、服務器可以監控1～64臺客戶端。

4、在一次考卷中可以出1～16道試題。

5、在每道試題中可以設置1～64個故障點。

6、具有人工發卷、隨機發卷和收卷功能。

6、試卷清零。

7、自動檢測各客戶端的通訊聯機情況。

8、可以生成班級成績單及學生個人成績單。

9、可以對學生考核情況進行統計。

10、具有打印功能。

11、可以設置進入系統的密碼。

12、制冷空調虛擬仿真考核系統

13、該系統軟件基于網絡的TCP/IP協議，采用C/S模式，由教師端（服務端）和學生端（客戶端）兩個軟件組成，支持微軟的Windows 9X、Windows2000、Windows XP、Windows 2003操作系統。

14、制冷空調虛擬仿真考核系統的功能：采用FLASH動畫完全虛擬仿真現實的制冷空調系統，不但可以進行對制冷空調系統原理的講解，又可以對學生進行考核?？己藭r可以對制冷空調系統的油位、油壓、電磁閥、干燥過濾器、膨脹閥、制冷劑、冷卻水泵、冷凍水泵、冷卻水流開關、冷凝器、蒸發器、冷卻水過濾器、冷凍水過濾器、膨脹水箱等二十幾個故障進設置。

15、教師端

（1）學生信息模塊：添加、修改、查找、刪除學生記錄

（2）教師信息模塊：添加、修改、刪除教師記錄

（3）試卷管理：添加、修改、刪除試題、試卷。

（4）考試管理：考試方案的設置，送試卷，交卷。

（5）成績管理：成績查找、導出到EXCEL、刪除、打印。

16、學生端

（1）設備仿真模塊：采用FLASH動畫形象逼真。

（2）考試模塊：接收試卷，排故，交卷，返回當前成績。

17、軟件分為學生信息、教師信息、試題編輯、發卷、成績查找及報表、系統設置六大模塊。

18、制冷空調演示軟件：含有設備介紹說明、電路控制原理、制冷演示、制熱演示四個模塊。采用FLASH動畫完全虛擬仿真，便于在教學中老師的講解和學生對設備結構及其工作原理的理解掌握。

2

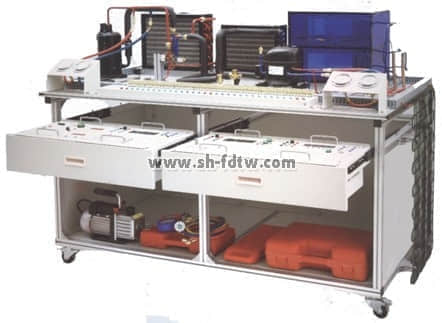

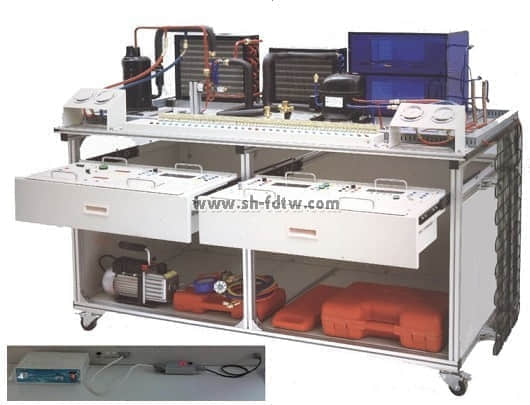

空調冰箱組裝與調試實訓裝置

由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能。直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等。

3

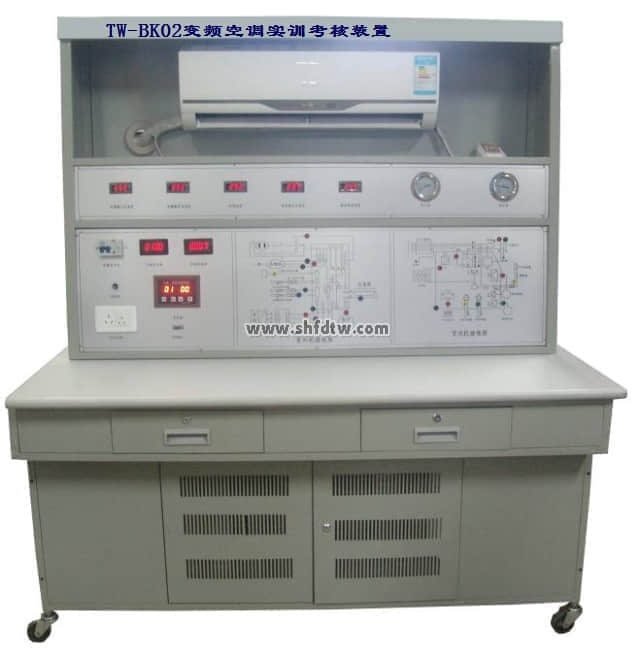

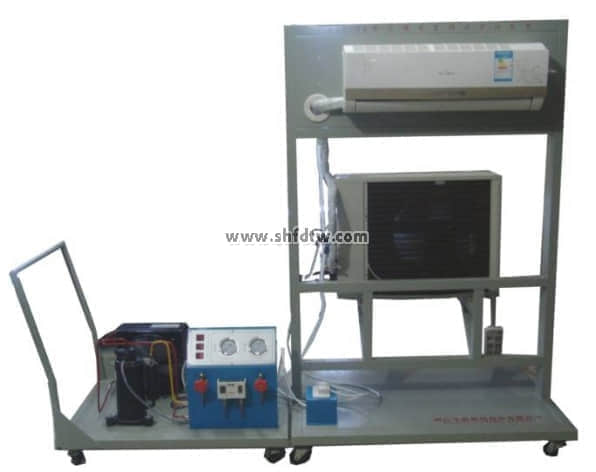

變頻熱泵式分體空調制冷系統實訓考核裝置

需采用鋁質結構臺架模擬實際墻體，以便安裝真實的變頻熱泵式分體空調。將空調室外機內部的壓縮機、四通閥、毛細管等器件置于臺架上，另外加儲液罐和風機用銅管重新連接制冷系統。直觀的展示出整個制冷系統，并且將印有變頻熱泵式分體空調制冷系統的流程圖面板安裝在臺架上，通過壓力表、電壓表、電流表、溫度表實時監測整個制冷系統的運行工況。

數量：

序號

名稱

單位

數量

1

戶式中央空調實訓考核系統裝置

套

2

2

空調冰箱組裝與調試實訓裝置

套

4

3

變頻熱泵式分體空調制冷系統實訓考核裝置

套

4

二、現場踏勘

    投標供應商應在開標前對項目現場及周圍環境自行踏勘。無論投標供應商是否踏勘過現場，均被認為在遞交投標文件之前已踏勘現場，對本項目的風險和義務已經了解，并在其投標文件中已充分考慮了現場和環境因素，踏勘現場所發生的費用由投標供應商自行承擔。

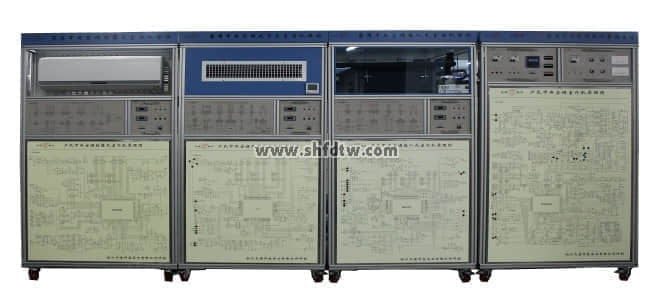

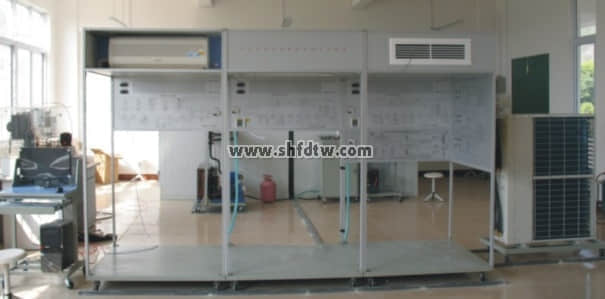

TW-ZYS09戶式中央空調制冷系統實訓裝置

一、產品概述：

    上海天威教學實驗設備有限公司的TW-ZYS09戶式中央空調制冷系統實訓裝置是按照職業教育的教學和實訓要求研發的產品。它適合高職院校、職業學校的制冷技術、制冷液體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓課程。

    TW-ZYS09戶式中央空調制冷系統實訓裝置培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。


二、特點

1、采用真實的家用中央空調為實訓考核對象：系統采用格力數碼渦旋一拖三機組，其特點為質量優、體積小、采用渦旋式壓縮機，數碼容量調節電磁閥通過壓力控制壓縮機軌道渦旋盤和固定渦旋盤的離合，從而實現卸/負載的目的。對應不同的終端處理機其通過改變壓縮機卸/負載比率實現從10%—100%范圍內的容量無級調節。實現系統真實性，可塑性。

2、系統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。

3、每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。

4、系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。

5、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資。

6、裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。展現了制冷循環系統結構原理以及主要部件的實際物體，其中高壓管路和低壓管路漆成紅、藍兩色，并設有視液鏡可觀察制冷劑狀態。裝置結構合理緊湊、造型美觀大方，實訓桌設有四個萬向輪和四個固定調節機構，便于移動和固定。

7、實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

8、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

三、技術參數：

1、輸入電源：單相三線AC220V±10%  50Hz

2、工作環境：環境溫度范圍為-5oC～+40oC  相對濕度<85%（25oC）  海拔<4000m；

3、裝置容量：<3.8KVA；

4、外形尺寸：3400mm×1100mm×2100mm；

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、裝置的基本裝備

充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。

1、不銹鋼支架1套：裝置底盤采用不銹鋼支架，框架采用鋁型材結構。

2、數碼渦旋一拖三機組1套：空調系統采用市場3匹數碼渦旋機組，室內機有終端處理機組組成。天井式（嵌入式）1套、掛壁式1套、風機盤管1套組成室內終端機組處理系統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理系統都是相互獨立的。

3、智能溫度控制系統3套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察空調房間內溫度，操作方便。

4、工作流程圖板3套：工作流程圖板詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。

5、測量儀表1套：配備指針式真空壓力表、智能溫度控制儀、交流電壓表、交流電流表等。

6、電腦1臺：聯想 啟天M6900-E7400(2G/320G/HD3470)（用戶自配）

五、實訓項目：

1、室外機組電氣控制原理基礎知識

2、系統不同工況操作；

3、室內機組電氣控制原理基礎知識（三個內機）；

4、系統故障模擬設置

5、制冷系統流程原理；

中央空調仿真教學最新產品

企業信息

您只要致電：021-55884001（袁經理）

我們可以解答 戶式中央空調制冷系統實訓裝置 的相關疑問！

我們可以幫您推薦符合您要求的 戶式中央空調教學,中央空調制冷實訓裝置,中央空調實驗室 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-93-1666-1.html

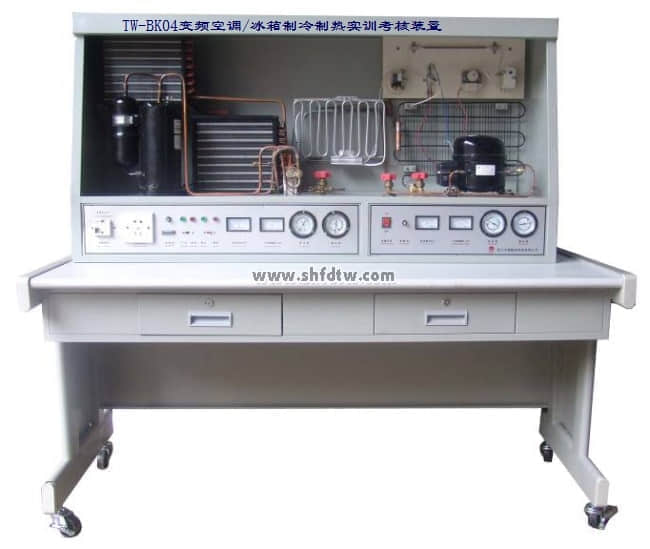

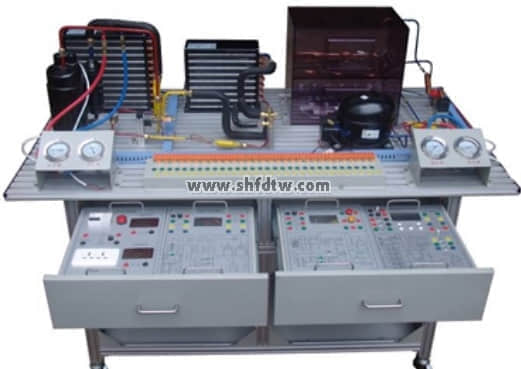

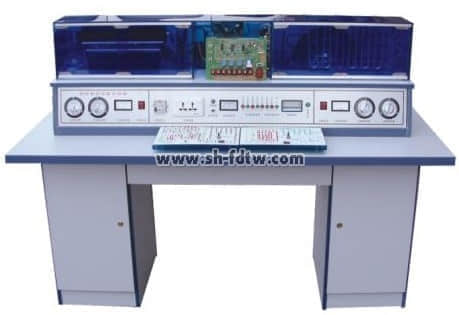

制冷制熱實訓考核

制冷制熱實訓考核的空調冰箱組裝與調試實訓考核裝置應適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核。系統由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等。
