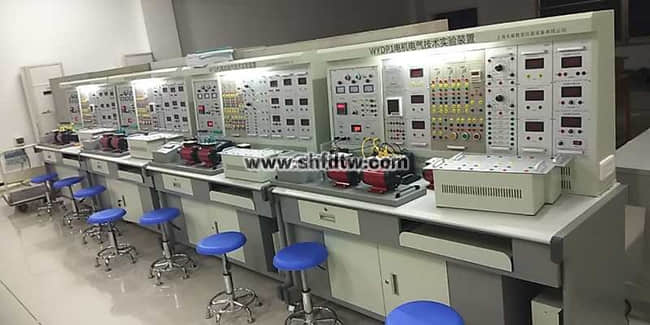

廣西桂林電子科技大學—WYDP1電機電氣技術實驗裝置
一、總體說明
電機控制技術實驗裝置綜合了目前我國高等院?！半姍C(jī)學”、“電機與拖動”、“控制微電機”、“電機控制”、“繼電接觸控制”、“工廠電氣控制”等課程實驗大綱的說明。適用于高等院校現有的電機、電氣技術實驗設備的更新改造，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
二、技術說明:
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 約160Kg 規格：1700*700*1600mm
5、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz；
6、具有良好可靠的人身安全保護體系：系統設有三相隔離變壓器隔離保護、漏電保護等；
7、交流電源輸出： 1.5KVA 、0～450V，三相可調； 0～250V單相可調電源；可調交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護；
8、直流電源輸出： 220V、0.5A勵磁電源；20～230V、3A連續可調穩壓電樞電源，具有過壓、過流、過熱及短路保護；
9、有定時器兼報警記錄儀：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能；
10、可以開設《電機學》、《電機拖動基礎》、《電器控制》等課程的實驗，開設如下實驗項目：直流電動機機械特性、調壓調速、弱磁調速、單相變壓器空載實驗、負載實驗、短路實驗、三相異步電動機實驗、繼電控制：點動控制、自鎖控制、正反轉控制、星三角啟動控制。含有控制、測量用的激光轉速表、計算機等，設備安全可靠、運行穩定、測量準確、備件齊全、售后服務周到、及時。
11、詳細的配置清單附如下：
1）電機電氣技術實驗實驗臺1臺（與電源控制屏連在一起，內有控制電路，實驗臺可掛裝或控制下面的器件）；
2）三相鼠籠異步電動機1臺（三相380V，100W）
3）直流數字電壓（300V）、毫安(300MA)、安培表(3A)掛箱2件
4) 交流電流表掛箱1件(2.5A，3只)
5) 交流電壓表掛箱1件（450V，3只）
6) 單/三相智能功率、功率因數表掛箱1件（可測量功率、功率因數等，數顯）
7) 可調電阻器電容器掛箱1件（6微法）
8) 開關板掛箱1件(扭子開關6只）
9) 激光測速表1只（用于測量控制電機的轉速）（測量范圍： 2.5-9999轉/分（RPM）分辨率：0.1RPM（2.5～999.9RPM)，1RPM(≥1000RPM)）
10) 高可靠護套結構手槍插實驗連接線及配件 1整套。
11) 不銹鋼電機導軌 1套；
12）光碼盤測速系統及智能數顯轉速表（安裝在不銹鋼電機導軌上） 1800r/min 3600r/min 1套；
13）三相芯式變壓器55v/220v 1件；
14）直流他勵電動機 220v250w 1件；
15) 校正直流測功機 220v250w 1件；
16) 繼電接觸控制掛箱（內裝三相380V交流接觸器3個(10A,線圈電壓為380V)、熱繼電器一個、按鈕3個、數顯時間繼電器1個（120s, 線圈電壓為380V）） 2件
三、實驗項目
（一）變壓器實驗
1.單相變壓器
2.三相變壓器
3.三相變壓器的聯接組和不對稱短路
4.三相三繞組變壓器
5.單相變壓器的并聯運行
6. 三相變壓器的并聯運行
（二）電動機機械特性的測定
1.直流他勵電動機在各種運轉狀態下的機械特性
2.三相異步電動機在各種運行狀態下的機械特性
（三）繼電接觸控制、電力拖動（電氣控制）實驗
1.三相異步電動機點動和自鎖控制線路
2.三相異步電動機的正反轉控制線路
3.三相異步電動機Y-Δ降壓起動控制線路
4.三相異步電動機能耗制動控制
5.兩臺三相異步電動機起動順序控制
6.三相線繞式異步電機起動控制線路
7.工作臺自動往返循環控制線路
8.兩地控制線路
