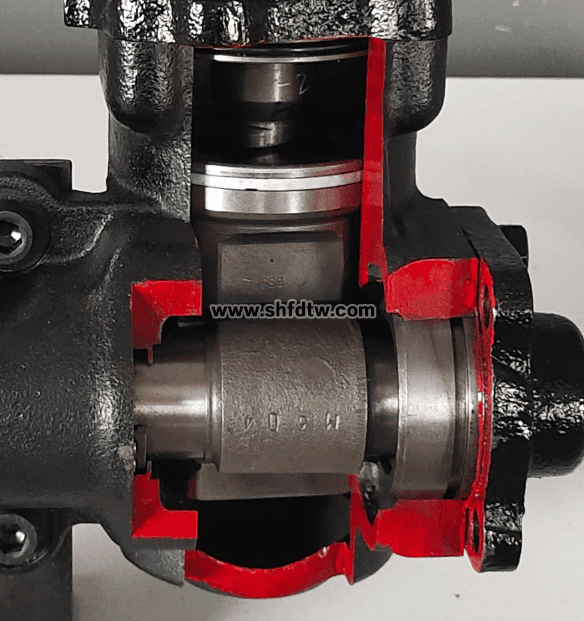

山東煙臺大學-循環球式動力轉向器解剖模型

一、功能特點

1.采用循環球式動力轉向器總成(附件齊全)進行解剖，各零部件齊全，能夠全面的展示總成的內外結構。

2.通過解剖和各剖面噴涂不同顏色，使內外部件的機械結構和相互之間的裝配關系清楚的顯現在外面。

3.設備底座架(帶防震膠墊)采用1.5mm冷板沖壓成形，表面經噴涂工藝處理。防震膠墊與底座用M6*4螺絲固定。

二、基本配置(每臺)

山東煙臺大學-汽車照明/信號/儀表/雨刮系統示教板

一、產品簡介

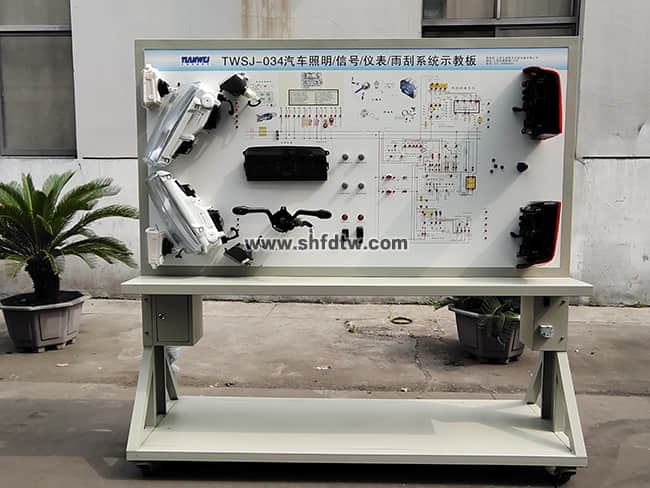

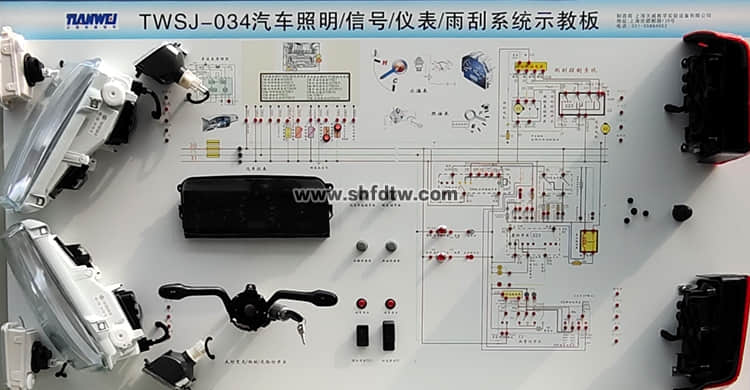

　　本產品選用捷達照明/信號/儀表/雨刮系統材料為基礎制作，模擬汽車運行，演示照明/信號/儀表/雨刮系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
二、結構組成
　　捷達汽車照明、信號、儀表、雨刮系統四部分實物及各類開關等。檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

三、功能特點

1．面板上繪有完整的照明/信號/儀表/雨刮系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。

2．操縱開關及按鈕，可真實演示照明/信號/儀表/雨刮系統的工作過程。

3．?dāng)?shù)顯表顯示電壓值。

4．發光二極管顯示元器件狀態。

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
四、技術參數
外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V

山東煙臺大學-無級變速器解剖臺架

一、功能特點

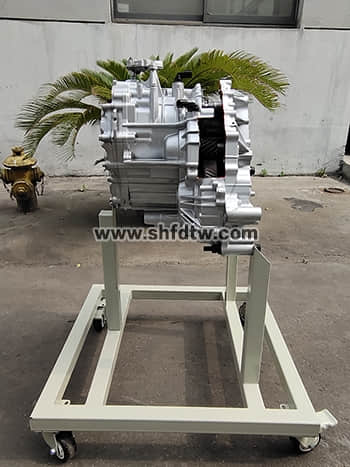

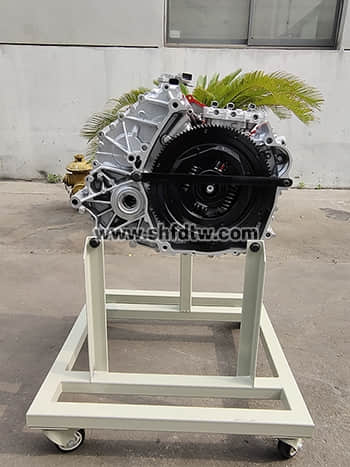

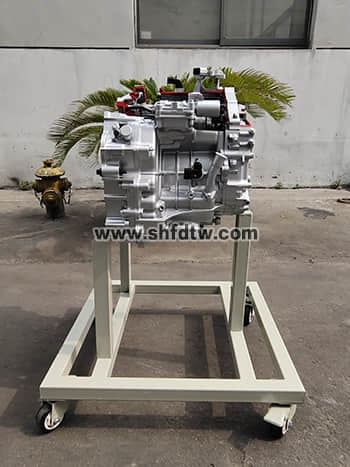

1.采用自動變速器總成(附件齊全)進行解剖，各零部件齊全，能夠全面的展示變速器的內部結構和換檔動力傳遞的整個過程。

2.通過巧妙的解剖和各剖面噴涂不同顏色，使變速器內部的機械結構和相互之間的裝配關系清楚的顯現在外面。

3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。底部帶有自鎖腳輪，可移動式，方便教學。

二、基本配置(每臺)

山東煙臺大學-汽車點火系統示教板（三合一）

一、產品簡介
　　本產品選用汽車三種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有三種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
二、結構組成
　　安裝三類型點火系統:①傳統點火系統②大眾霍爾電子點火系統③大眾電控雙缸點火系統;
　　發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、使用說明書及任務驅動式實訓指導書等。


三、功能特點

1．操縱開關及按鈕，可真實演示汽車三種點火系統的工作過程。
2．?dāng)?shù)顯表顯示各傳感器信號電壓值；
3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4．發光二極管顯示系統執行器狀態；
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
8．裝OBD診斷座，可測試系統故障碼及數據流等參數。
四、技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；

山東煙臺大學-發動機冷卻系統示教板

 全新

一、產品簡介

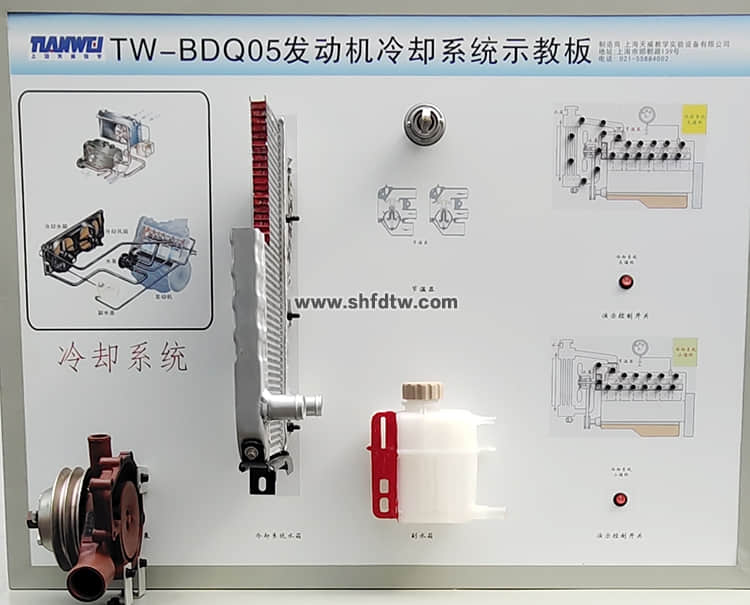

該設備采用  解放CA1121/CA6110  發動機部件進行解剖處理，全面展示發動機冷卻系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機冷卻系統結構原理圖，可有效增強教學效果。

適用于中高等職業學校和培訓機構對發動機冷卻系統的結構，工作原理等動態教學演示需求。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.對冷卻各關鍵部位(如：水泵、節溫器等)進行解剖處理，各剖面噴涂不同顏色，全面展示發動機冷卻系統的內外結構。

2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機冷卻系統結構原理圖和實物，認識和分析發動機冷卻系統的工作原理。

3.示教板面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示冷卻液在大循環、小循環和混合循環中的流向。

示教板面板上安裝有檢測端子，可直接在面板上檢測冷卻風扇系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。

5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格

   外形尺寸（約）：1240×600×1700mm(長×寬×高)

   外接電源：AC 220V±10% 50Hz

   工作電壓：DC 12V

   工作溫度：-40℃～+50℃

   顏色：7032

   鋼管：40*40*3mm

   機柜：1.5mm冷板沖壓成形，背面設置維修門；

   移動腳輪：100*60mm

四、基本配置(每臺)

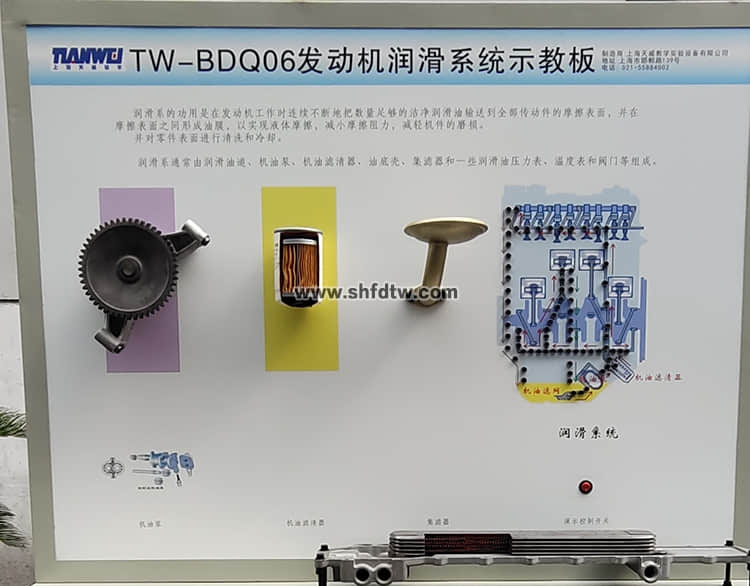

山東煙臺大學-發動機潤滑系統示教板
