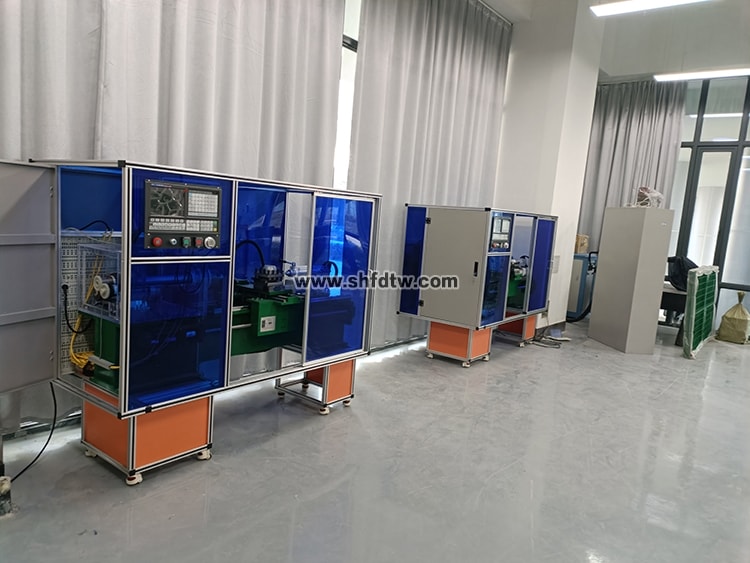

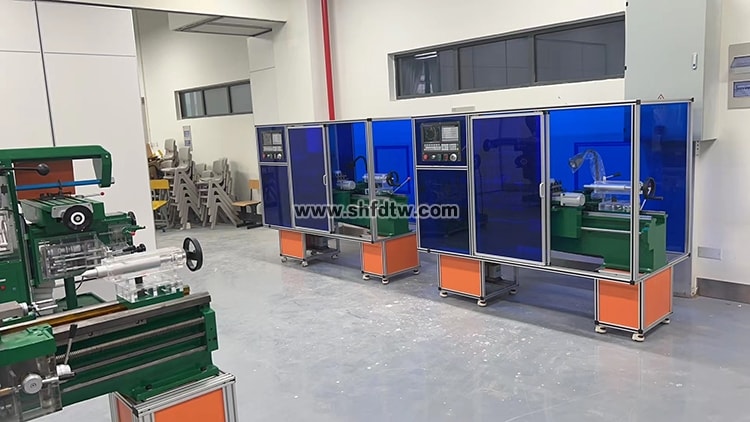

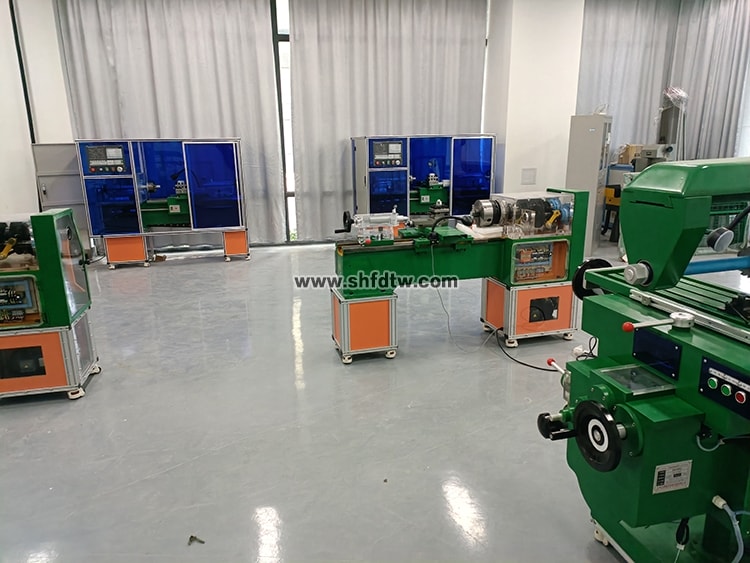

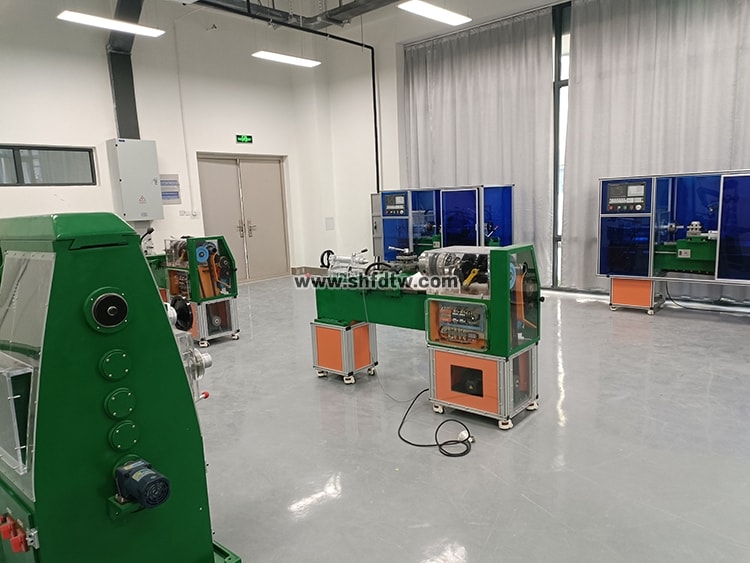

安徽工程大學-TW-TSK02透明數控車床
透明數控教學車床是我公司最新研制的教學科研用數控機床。該機床是典型的機電一體化產品,采用穩定可靠的廣數 980TB3 車床用數控系統。同時,其外形美觀大方,主軸箱蓋及防護體均采用進口有機透明材料制作而成,使機床主要內部結構及傳動線路一目了然,是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ 30mm 的尼龍或 PVC 材料,通過編程對各種軸類,盤類等塑料零件能自動完成任務,如外圓柱面,圓錐面,圓弧面,螺紋等工件的削加工,并能進行切槽,鉆孔等工作。
(圖片僅供參考)
二、機床特點
1、 采用穩定可靠的GSK980TB3 專用車床數控系統;
2、 車床采用全防護透明設計,框架主體采用40×40mm鋁合金型材,防護門導軌采用40×80mm鋁合金型材,推門結構,鋁合金型材內嵌5mm厚深藍色半透明有機玻璃,整機造型美觀大方。
3、機床X\Z向進給導軌采用高精度方形直線導軌,速度快,精度高。
4、大拖板采用鑄件成型,時效處理,數控銑精加工面成,堅固耐用且不變形。
5、 全自動四工位數控回轉刀架,能滿足較復雜零件的刀具使用要求;
6、 縱、橫向精密滾珠絲杠進給,混合式步進電機驅動,重復定位精度高,轉矩大;
7、 采用高級變頻調速電機驅動主軸,實現無級調速,保證切削線速度穩定;
8、 操作方便舒適,符合現代人機工程學的優化思想;
9、 車削 PVC 材料時,采用空氣(風)冷卻,保持工作環境清潔,無工業污染;
三、用途
1. 相關專業科研院所對現代加工(數控及CAD/CAM)技術研究的實踐驗證;
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗;
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓;
4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。
四、數控系統主要功能
1、GSK980TB3為廣州數控設備有限公司研制的新一代普及型車床數控系統,是GSK980TB2的升級版。GSK980TB3車床數控系統采用32位高性能的CPU和超大規模可編程器件FPGA,運用實時多任務控制技術和硬件插補技術,實現了μm級精度的運動控制。
2、系統采用硬件插補技術,快進速率可達 12 米/分;
3、具有程序記憶和預讀功能,提前譯碼,使機床加工平滑流暢;
4、控制精度高,脈沖當量為 1μ (0.001mm);
5、有串行 RS232 通訊接口功能,可與計算機聯機通訊;
6、采用電子齒輪比,簡化傳動結構,提高機床工作精度。
7、系統具有軟、硬件限位,保證工作安全;
8、采用多層印刷電路板技術,表貼技術,門陣技術等,使性能更優越,運行更可靠。
五、機床主要技術參數
1、床身 采用高強度的工程塑料
機床外形尺寸(長、寬、高)≤1800×980×1520mm
床身上回轉直徑≥?360mm
工件長度≥430mm
2、主軸箱蓋及防護罩采用進口透明有機材料
主軸標準主軸
主軸轉速、無級變速0—1500rpm
主軸電機 變頻控制無極調速功率≥1.5kw
3、電動刀架
標準四工位
三爪卡盤 ≥?160mm
4、絲杠 滾珠絲杠
絲杠運行 混合步進電機驅動
運行方式 三軸運行二軸聯動
5、數控編程系統
采用華新數控系統并具有串行R232通訊接口能與外部計算面聯機通訊. 系統采用硬件插補技術,快進速率可達12米/分;系統具有程序記憶和預讀功能,提前譯碼,使機床加工平滑流暢;系統控制精度高,脈沖當量為1μ(0.001mm)
六、機床附件清單
序號 |
名 稱 |
規 格 |
單位 |
數量 |
1 |
車刀 切斷刀、外圓刀、45°刀、螺紋刀 |
20*20mm |
把 |
4 |
2 |
繼電器 |
24V4 組 |
個 |
2 |
3 |
保險絲 |
|
個 |
2 |
4 |
螺絲刀 一字 |
3.2*150mm |
把 |
1 |
5 |
螺絲刀十字 |
3.2*150mm |
把 |
1 |
6 |
尖嘴鉗 |
6寸 |
把 |
1 |
7 |
內六角 |
φ 6、φ 8 |
把 |
各 1 |
8 |
塑料棒 |
φ 25、φ 32、φ 40、 |
箱 |
1 |
9 |
卡盤板手 |
|
把 |
1 |
10 |
扳手套筒 |
|
把 |
1 |
11 |
刀架扳手 |
|
把 |
1 |
12 |
系統說明書 |
|
本 |
1 |
13 |
機床說明書 |
|
份 |
1 |
14 |
連接線 |
四芯線 |
米 |
6 |
15 |
電路圖 |
|
份 |
1 |
16 |
刀墊片 |
|
盒 |
1 |
17 |
死頂尖 |
|
個 |
1 |
18 |
變頻器 |
|
份 |
1 |

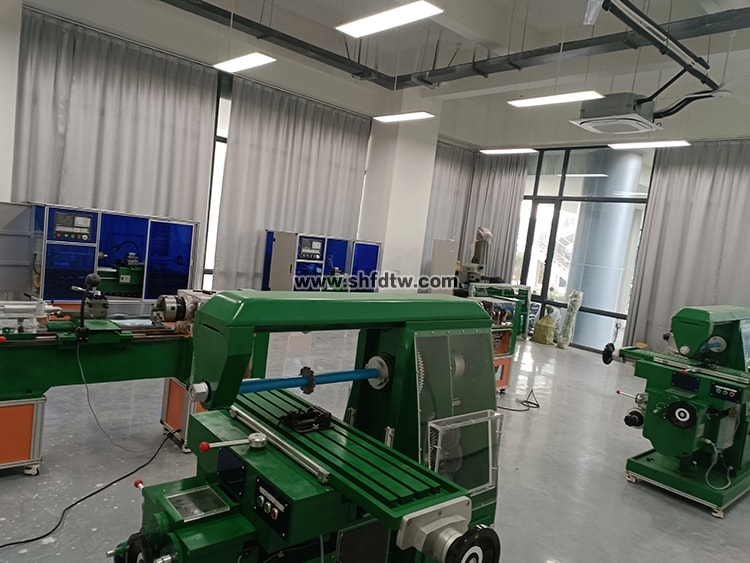

安徽工程大學-TW-X62WB透明萬能銑床
1、本產品選用透明有機玻璃,零件采用工業標準件,能全透明地看到產品內部結構與動作。
2、所有元件均能進行正常的機械運轉。
3、充分展示各個細微結構和機構裝配裝置
4、自動運轉、演繹產品運作過程,使學生很直觀的了解整體過程。
5、產品整體看上去美觀大方、形象逼真、各部件分布清楚、一目了然,具體轉動靈活、演示方便等特點。
6、機座由工程塑料制作,機床中工作臺上配備有機用虎鉗,機床傳動部分齒輪由尼龍與高強度鋁合金材料制成,撥叉是鋼件,換檔變速操作自如,能實現其自動走刀及快速走刀。我廠生產的機床模型經過反復的試驗和改進已基本上為定型產品。
(圖片僅供參考)
一、工作臺
1.工作臺工作面積(寬×長)≥240mm×940mm
2.工作臺最大縱向行程
手動≥510mm
機動≥480mm
3.工作臺最大橫向行程
手動≥180mm
機動≥150mm
4.工作臺最大升降行程
手動≥200mm
機動≥180mm
5.工作臺最大回轉角度≥+450
6.T形槽(寬度×距離×條數)≥12×50×3
二、主軸
1.主軸孔徑≥29mm
2.主軸錐孔錐度≥7:24
三、部件間主要尺寸
1.主軸中心線至橫梁距離≥120mm
2.主軸中心線至工作臺面間的距離,最大250mm,最小30mm
3.床身垂直導軌至工作臺中心距離,最大350mm,最小160mm
四、機床動力、體積
1.主傳動電動機
功率≥0.75KW
轉速≥1450轉/分
2.進給電動機
功率 ≥0.2KW
轉速 ≥1450轉/分
3.機床外形尺寸(長*寬*高)
≤1750mm×1280mm×1350mm

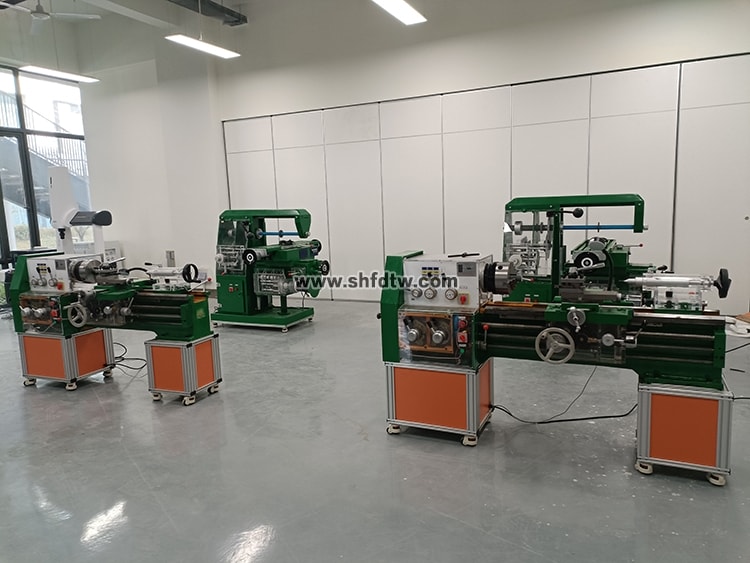

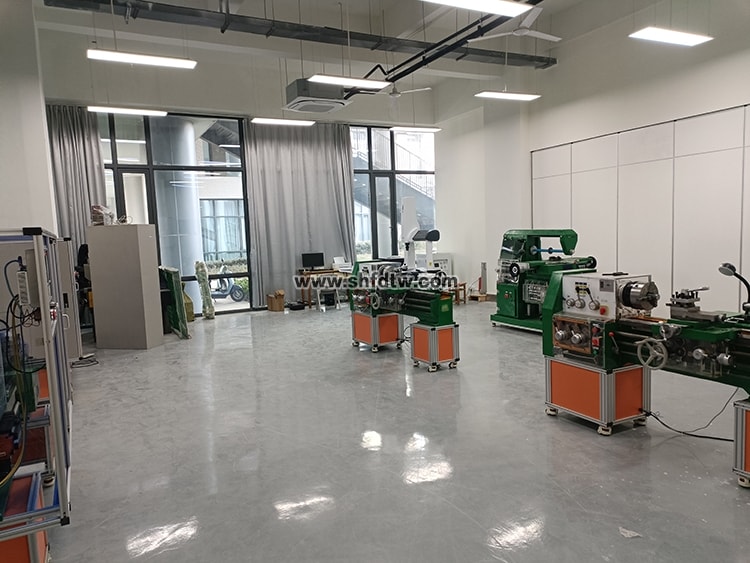

安徽工程大學-TW-TM6B透明機床
車床組成主要部件介紹
車床的主軸是一個空心的階梯軸。主軸的內孔是用于通過長的棒料。主軸前端采用短法蘭式結構,它的作用是安裝卡盤。
(圖片僅供參考)
一、車床技術規格:≤長2100mm*寬900mm*高1500mm
二、重量:≤400 公斤
三、主電動機:
1.功率:≥0.37KW
2.轉速:≥1400轉/分
3.電壓:380V
四、拖板電動機
1.功率:≥0.12KW
2.轉速:≥500轉/分
3.電壓:220V
五、車床技術性能:
1.床身上大工件回轉直徑:≥400毫米
2.刀架上大工件回轉直徑:≥210毫米
3.大工件長度:≥750毫米
4.主軸轉速:正轉(24級) 10~1400r/min
5.反轉(12級) 14~1580r/min
6.主軸轉速盤10—1400轉/分(按皮帶盤縮小數峰值速1000轉/分左右)
車床主要由以下幾個部分組成:
⑴大床腳 ⑵小床腳 ⑶車頭箱(主軸箱) ⑷進給箱 ⑸拖板箱 ⑹大拖板 ⑺中拖板 ⑻小拖板 ⑼方刀架 ⑽尾架 ⑾掛輪 ⑿油盤 ⒀螺桿 ⒁光桿 ⒂操縱桿 ⒃三爪卡盤 ⒄皮帶輪 ⒅照明燈
機床使用和保養
1、使用前首先熟悉機床性能和各手柄的功能,
2、應檢查電路是否正確,電器上否有無損壞,確認無誤后,方可通電。
3、運動摩擦表面應視情況加注適量機油潤滑。
4、在工作中,當機床發生故障或有不正常響聲時,應立即停止工作,檢查情況后方能繼續運轉。
5、為了避免機床損壞,操作時不應帶負荷起動。
6、當機床在運轉時,車頭箱撥檔手柄不準轉動,應先停止運轉再撥檔,否則易造成齒輪損壞。
7、本機床為模擬機床,為了保證良好的壽命和特性,機床應避免主軸的高速運轉,低速級為宜。
8、本機床為有機玻璃與硬質工程塑料制作,牢固度有限,不能讓學員隨便亂動(如撥檔時,用力過大,強行操作)以免損壞 。
9、本機床為工程塑料和有機玻璃制作,齒輪不處在潤滑油中,不應長時間運作。
10、不能在高溫和陽光下暴曬,否則會使本機床變形。
