環境溫度 ≥5～35℃
相對濕度 ≥20%～80%
工作電壓 ≥220V 50Hz/60Hz
儀器說明 1．運算器組成實驗
2．雙端口存儲器原理實驗
3．數據通路組成實驗
4．微程序控制器組成實驗
5．CPU組成與機器指令執行實驗
6．中斷實驗
7．常規硬布線控制器的設計和調試
8．流水硬布線控制器的設計和調試
9．流水微程序控制器的設計和調試
與北京郵電大學白中英教授的組成原理教材配套，具有完備的教學資源。
儀器主要組成 主板、外箱、配套資料
機器總體要求 8位模型機，采用單板式結構，計算機模型分為數據通路、控制器（包括時序電路）、控制臺、用戶自定義區四部分。各部分之間采用可插、拔的導線連接，接線采用自鎖緊累接方式，接線可靠。
指令系統 指令系統采用4位操作碼，容納16條指令，已實現了加、減、與、乘、存數、取數、轉移、條件轉移、停機、開中斷和中斷返回12條指令，其他4條指令備用
數據通路 采用雙端口存儲器作為主存，實現了數據總線和指令總線雙總線體制，能實現指令流水性能。
控制器 微程序控制器和組合邏輯控制器兩種類型，每種類型有流水和非流水兩種方案。學生可用自己設計的控制器代替微程序控制器，設計的控制器可以是常規控制器，也可以是流水控制器。
控制臺 控制臺包含8個數據開關，用于置數功能；16個雙位開關，用于置信號電平；28個LED指示燈，用于顯示地址、數據、微指令、進位和中斷允許?？刂婆_有復位、啟動、和中斷三個單脈沖發生器，有單拍、單步、單指令三個開關?？刂婆_有5種操作：寫存儲器，讀存儲器，讀寄存器，寫寄存器，啟動程序運行。用戶自選器件實驗區，供做中、小規模器件實驗使用。邏輯筆一支。采用模塊電源，重量輕，具有抗電源對地短路能力。接線采用自鎖緊累接方式。

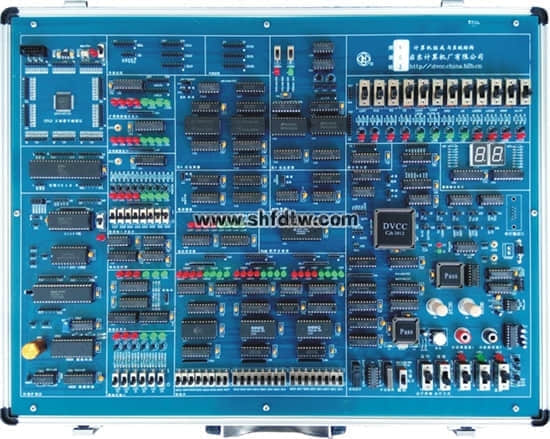

超強型計算機組成原理與系統結構實驗儀
CPTH1超強型計算機組成原理與系統結構實驗儀 我公司吸收了國內先進的計算機組成原理實驗儀的優點,研制開發了一款性能優越，功能強大的計算機組成原理與系統結構實驗儀。系統電路采用了多片CPLD大大提高了可靠性和功能提升的可能性,軟件提供了詳盡的信息窗口、運行圖表和多類幫助信息,使教學的過程輕松自如。
計算機組成原理實驗箱的技術參數和性能指標
8位模型機，采用單板式結構，計算機模型分為數據通路、控制器（包括時序電路）、控制臺、用戶自定義區四部分。各部分之間采用可插、拔的導線連接，接線采用自鎖緊累接方式，接線可靠。指令系統采用4位操作碼，容納16條指令，已實現了加、減、與、乘、存數、取數、轉移、條件轉移、停機、開中斷和中斷返回12條指令，其他4條指令備用
《計算機組成原理實驗》課程教學大綱
基本運算器試驗 了解運算器的組成結構，掌握運算器的工作原理。靜態隨機存儲器實驗掌握靜態隨機存儲器 RAM 工作特性及數據的讀寫方法。微程序控制器實驗掌握微程序控制器的組成原理，掌握微程序的編制、寫入，掌握微程序的運行過程系統總線和具有基本輸入輸出功能的總線接口實驗 理解總線的概念及其特性，掌握控制總線的功能和應用。
