機床電器考核實訓柜及配套設備技術參數
一、規格參數
1、外形尺寸：1010×600×1870mm；
2、臺架材料：柜式鋼結構；
二、技術指標
1、工作電源：三相五線制 AC 380 V±10% 50 Hz；
2、整機消耗視在功率：≤1 KVA；
3、安全保護措施：要求具有接地保護、短路保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
4、環境溫度：－5℃～+40℃；
5、相對濕度：≤ 90%；
6、每套實訓柜擁有正反兩個方向工位，每個工位具有可以完成獨立的車床控制電路與電動葫蘆控制電路的電路運行、故障設置、故障排除；
★7、故障通道數：20路斷路/虛接+6路短路，每個故障通道容量DC10A。
★8、顯示屏：7.0寸工業彩色觸摸屏，分辨率800*480;
三、功能要求
（一）硬件功能要求
機床電氣技能實訓系統把兩種常用典型的機床線路組合在一個控制柜內，分別為CA6140型普通車床、電動葫蘆，結構設計合理緊湊。
實訓柜是一個可以實現兩面操作的立式柜?？刂乒駜?nèi)部壁為1.5mm以上冷軋鋼板，結實牢固、美觀大方?？刂乒裨O(shè)有四個方向輪和四個固定調節機構，便于移動和固定。形狀似長方體結構，造形美觀大方?？刂乒駜?nèi)安裝各種機床的電氣操作區面板、機床電氣線路元器件布線區、機床轉接模及網絡化智能型無線通訊考核鑒定管理系統。
1.占地面積小，外形美觀。
★2.直觀性強，通過操作可熟悉了解機床的電氣線路。本系統電氣部分的操作能實現機床各種運動控制，它包括： CA6140型普通車床、電動葫蘆的各種運動控制。
★3.電氣控制線路的元器件都采用實際工業機床上應用的電器件，都裝在面板上，且都有相應的測試點，方便接線及故障考核檢測線路操作。
★4.可以人為的設置故障點，僅通過網絡切換就可以設置相應的故障點。通過上位機控制故障點的設置及故障點的考核成績評分統計。
★5.電氣控制線路設計考慮周全，具有多種位置開關的斷路及短路保護。
（二）軟件功能要求
1、網絡化智能型無線考核鑒定管理系統

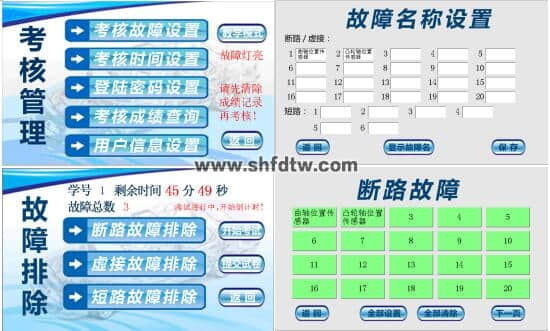

★該系統由安卓藍牙的無線故障設置系統和觸摸屏的故障考核系統兩部分組成，教師在講課時，用帶安卓系統的手機或平板電腦遠程無線設置故障，遠程啟動、停止教學設備，方便教師教學講課。學生考核是在觸摸屏故障考核系統上完成的?？稍O(shè)置20路斷路和虛接故障，6路短路故障，可單個設置也可多個故障同時設置，并有全部設置故障和全部清除等功能，教師界面包含故障設置、時間設置、密碼設置、成績查詢，學生界面包含故障排除、故障數量、剩余時間等功能，配套汽車教具廣泛的應用與各高校汽車相關專業教學。
