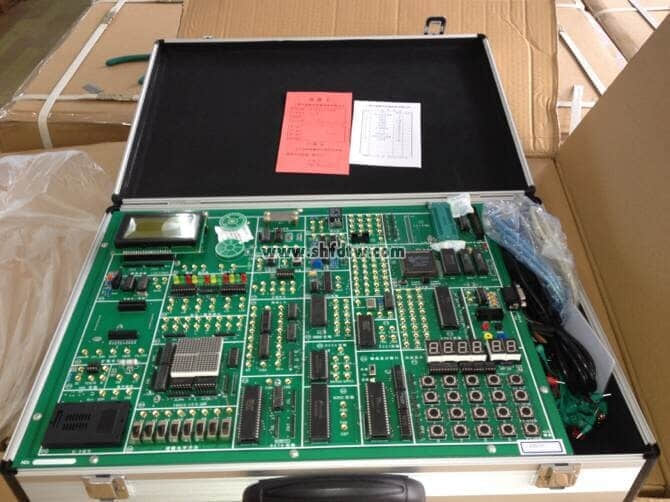

TW-X54多功能單片機開發系統實驗箱

系統主要特點

（1）仿真器：系統標配有USB接口仿真器或選配和其它型號仿真器。

1、 仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。

2、 不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。

3、 USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。

4、 下載仿真通訊急速115200BPS，也是KEIL支持的高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。

（2）ISP在線下載：實驗系統配有ISP在線下載接口，并標配USB接口下載電纜線，可直接燒錄AT89S5X單片機和AVR單片機。

（3）支持C8051F 單片機（SOC）擴展：選配C8051F擴展板和仿真器， USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件。

1、CPU:C8051F020。

2、22.1184MHz晶振。

3、標準JTAG接口，支持硬件仿真。

4、外部復位電路。

5、所有IO口均引出并加清晰標注。

6、可以與TW-210K實驗箱結合，實現超多外圍功能。

（4）支持PIC單片機擴展：

通過選配件PIC模塊可實現PIC單片機功能

1、CPU：PIC16F877A

2、4MHz晶振

3、標準6針I(yè)CSP接口，可以單片機進行編程與仿真。

4、所有IO口均引出。

5、外部復位電路。

6、可以與TW-210K實驗箱結合，實現超多外圍功能。

（5）支持AVR單片機擴展：

通過選配件AVR模塊可實現AVR單片機功能

1、CPU:ATMEGA16。

2、8MHz晶振。

3、標準ISP下載接口。

4、外部復位電路。

5、標準JTAG接口，支持硬件仿真。

6、所有IO口均引出并加清晰標注。

7、可以與TW-210K實驗箱結合，實現超多外圍功能。

（6）支持EDA(CPLD/FPGA)開發：通過選配EDA擴展卡（標配并口JTAG下載線），實現CPLD/FPGA的實驗、學習和開發，并和單片機系統共用硬件資源。

（7）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（8）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（9）在線下載：實驗系統配有ISP在線下載接口，可直接燒錄AT89S5X單片機。

（10）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

(11) 可選配DAQ數控式創新實驗平臺

DAQ數控式創新實驗平臺，是將一些復雜的例如交通燈控制系統、四層電梯控制系統、刀庫捷徑選擇等實驗通過當前流行的二維動畫技術制作出來，借助PC要資源，仿真實物的控制系統。通過USB接口電路，實現CPU（單片機）對虛擬被控對象的控制和雙向通信。該實驗平臺形象生動、可操作性強、可實現復雜的閉環控制，大大提高學生的學習興趣和創新思維。與傳統的實物模型相比：性價比極高、無需后續的保養和維修、使用安全方便。目前該創新實驗平臺有15個典型的系統實驗。
