TW-SPV03型 光伏發電實訓系統

一、設備組成

    TW-SPV03型光伏發電實訓系統主要由光伏供電裝置、光伏供電系統、逆變與負載系統、監控系統四個部分組成，如圖1所示。

1、設備尺寸：光伏供電裝置1610×1010×1550mm

                   實訓柜1000×1000×2000mm

2、場地面積：12平方米

二、各單元介紹

1、 光伏供電裝置

（1）、光伏供電裝置的組成

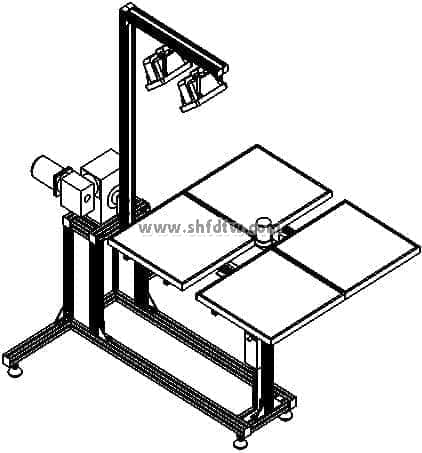

光伏供電裝置主要由光伏電池組件、投射燈、光線傳感器、光線傳感器控制盒、水平方向和俯仰方向運動機構、擺桿、擺桿減速箱、擺桿支架、單相交流電動機、電容器、直流電動機、接近開關、微動開關、底座支架等設備與器件組成，如下圖所示。

十字路口交通燈實訓系統

實訓操作靈活方便，能滿足可編程控制器技術的教學、課程設計和畢業設計要求。

一、參數指標：

1、交流電源：?jiǎn)蜗?span> AC 220 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=600mm×400mm×460mm；

4、整機功耗：≤0.3 kVA；

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

6、帶PLC主機S7-226加三個EM222護展模塊

7、控制面板：控制按鈕、控制輸入、信號輸出、公共端和電源輸出組成。

1）控制按鈕：由啟動按鈕、停止按鈕、手動按鈕、自動按鈕和4個人行道呼叫按鈕組成，且8個按鈕多是帶自復位型的按鈕；

2）控制輸入：由啟動端子、停止端子、手動端子、自動端子、2個人行道呼叫端子和2個時間控制信號端子組成，且與PLC模塊的輸入端相對接；

3）信號輸出：由東西8個交通燈接線端子、南北8個交通燈接線端子和4個時間控制信號端子組成，且與PLC模塊的輸出端相對接；

4）公共端：輸入公共端由各按鈕的公共端串聯而成，所以該端口可接+24V，也可接0V；輸出公共端由各交通燈（雙色發光二極管）的正極串聯而成，所以該端口只能接 +24V；

5）控制要求：具有指示和控制功能。由四方向直行和轉彎（紅/黃/綠）指示燈顯示模塊，四方向數碼倒計時顯示模塊和四方向聲音指示模塊等指示；由啟/停按鈕、手/自動按鈕、行人呼叫按鈕等控制。

6）)控制方案：由8個輸入點（8個控制按鈕）和16個交通燈輸出點（東西車道左行、直行、右行紅/黃/綠指示燈；南北車道左行、直行、右行紅/黃/綠指示燈；東西人行道直行紅/綠指示燈；南北人行道直行紅/綠指示燈）、4個數碼倒計時輸出點（東西方向計時和南北方向計時）及3個聲音輸出點（左行、直行和右行聲控）控制。
