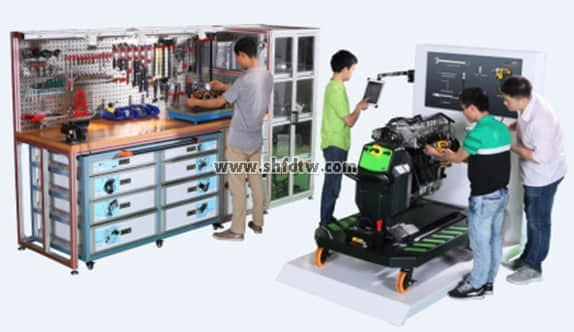

汽油發動機運行臺架

缸內直噴，渦輪增壓，汽油機，用于運行，整機檢測，傳感器檢測，執行器檢測等

一、產品結構

    該設備采用寶馬EA888缸內直噴電控汽油發動機為基礎，對發動機可進行起動、加速、誡速等工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。

二、功能特點

1．真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程。

2．實訓臺面板采用4MM厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理。

3．實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化。

4．實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電拉系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。

6．實訓臺配備有油門控制裝置，可方便對發動機加速減速。

7．實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

8實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

9．汽車無線診斷與智能故障設置考核平臺：（投標現場必須提供演示）采用安卓智能系統和采用局域網智能考核，將考評軟件設計成可在手機上安裝的APP軟件，采用每個手機都擁有的WIFI組網功能與裝有故障板的教學臺架進行通訊。利用權限管理，教師、學生可同時連接到同一臺教學實訓臺架，可實現50名學生同時考核，教師可在系統中讀出答題情況，統計分?jǐn)?shù)、生成成績單等操作。

(1)權限管理：此考核平臺采用智能系統，設置管理員、教師、學生權限。管理員權限可對系統的lD.密碼、考題范圍等進行管理，教師權限可進行考試試題、學生班級信息、出題及試卷存儲、成績查詢、成績單輸出等操作，學生權限可進行學生信息管理、答題等操作。

(2)Wifi連接：教師、學生的安卓設備通過wifi與臺架上故障設置系統服務器連接，組成局域網。其中包含2中組網模式：

   熱點模式：當故障設置板運行在熱點模式時，用戶可用打開了WIFI功能的移動終端直接搜索到該設備的SSID，并連接。無通過無線路由器，多個智能設備直接連接到故障設置板。此模式適合單節?！珜?shí)訓課時的臺架考核管理。

   終端模式：當故障設置板運行為終端模式時，自動連接到預先設置好的WIFI路由器，移動終端用戶也連接到同一同域網的路由器，然后在故障設置和測評軟件上搜索到設備的IP并連接。此模式適合管理多個實訓考核項目。

(3)故障設置功能：app軟件可設置多種故障類型，如信號短路、對高短路、對地短路、信號反接、接觸不良、偶發故障等等故障。軟件設置故障并傳送服務器后，臺架出現相應故障，學生可通過相關檢測對故障進行診斷，從而達到實訓和考核目的。

(4)臺架信息管理：故障設置系統服務器支持SD卡傳輸臺架信息并存儲，方便對臺架信息、考題、學生信息進行管理。

(5)考核模式：具備3中考核模式：

   實訓模式：教師選中單個或多個故障點及故障類型設置，臺架即出現相應故障，適合教師進行實訓講解時使用。

   多人考核模式：同時接入最多50名學生，教師權限設置考試時間及分值，可調用存儲的試題或新編試題發送試卷，臺架出現相應故障，學生按檢測流程檢測并進行診斷和答題。學生答題后故障設置系統服務器不會對臺架故障進行恢復。適合小組考核或練習。

   單人考核模式：教師選擇單個學生考核，設置考試時間及分值，學生答題正確的故障點將恢復正常。適合學生技能點考核。

(6)成績查詢及成績單導出：教師點擊考試結束或考試時間到限后，軟件將生產成績單，教師權限可查詢所有學生成績以及單個學生答題情況，并可轉換成eXcel文檔導出到軟件和SD中，方便教師對成績單的管理。學生權限可查詢自己的答題情況，并糾正，達到教學目的。

三、技術參數

1．外形尺寸：1400×1000×】800mm（長×寬×高）

2．工作電源：直流12V

3．燃油標號：依發動機型號

4．油箱容積：10L

5．工作溫度：-40℃～+50℃
