產品詳情

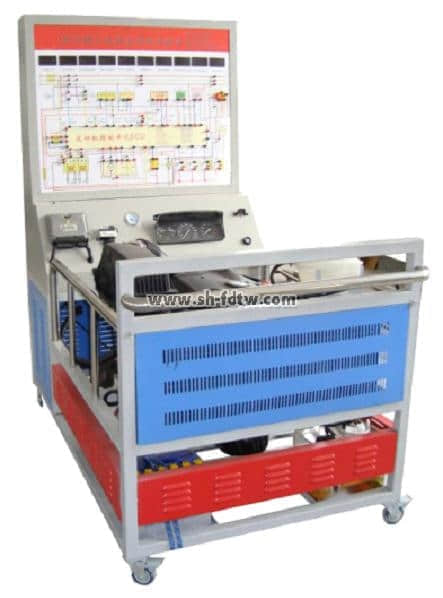

桑塔納2000GSI時代超人發動機實訓臺



產品簡介
   本實訓臺以桑塔納2000GSI時代超人原廠全新電噴汽油發動機為基礎,發動機可運行,進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作,真實展示汽車電噴汽油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
   本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。

結構組成
   桑塔納2000GSI  AJR發動機總成、原車發動機控制電腦、組合儀表、防盜電腦、發動機起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、任務驅動教學模式的實訓指導書及臺架操作說明書。
   各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。

功能特點
發動機運轉正常。
故障模擬系統可模擬實際運行工況,設置多種實車發動機常見故障。具體內容詳見故障模擬設置裝置說明。
電壓表實時顯示傳感器與執行器的變化,噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
指針式油壓表指示燃油壓力值;指針式真空表指示真空壓力值。
配備原車OBD診斷座,可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。
防盜及節氣門體匹配操作,對比防盜工況與正常工況。
實訓臺面板上繪有彩色噴繪電路圖,噴繪圖加裝有機玻璃保護,學員可直觀對照電路圖和發動機實物,認識和分析控制系統的工作原理。
實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率、波形信號等。
實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。
實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝,帶萬向自鎖腳輪裝置。

技術參數
外形尺寸:1650mm X 1000mm X 1850mm(長X寬X高)
工作電源:12V/60AH蓄電池
油箱容積:10L
工作溫度:-50℃~50℃

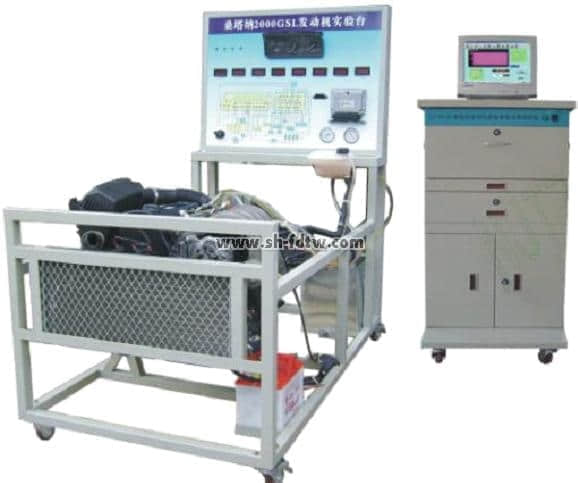

桑塔納2000發動機多媒體實驗臺



產品簡介
   本實訓臺以桑塔納2000GSI時代超人原廠全新電噴汽油發動機為基礎,發動機可運行,進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作,真實展示汽車電噴汽油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
   本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。
結構組成
   桑塔納2000GSI  AJR發動機總成、原車發動機控制電腦、組合儀表、防盜電腦、發動機起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、多媒體教學系統、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、任務驅動教學模式的實訓指導書及臺架操作說明書。
   各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。
功能特點
發動機運轉正常。
故障模擬系統可模擬實際運行工況,設置多種實車發動機常見故障。具體內容詳見故障模擬設置裝置說明。
電壓表實時顯示傳感器與執行器的變化,噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
指針式油壓表指示燃油壓力值;指針式真空表指示真空壓力值。
配備原車OBD診斷座,可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。
防盜及節氣門體匹配操作,對比防盜工況與正常工況。
實訓臺面板上繪有彩色噴繪電路圖,噴繪圖加裝有機玻璃保護,學員可直觀對照電路圖和發動機實物,認識和分析控制系統的工作原理。
實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率、波形信號等。
實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。
實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝,帶萬向自鎖腳輪裝置。
技術參數
外形尺寸:1650mm X 1000mm X 1850mm(長X寬X高)
工作電源:12V/60AH蓄電池
油箱容積:10L
工作溫度:-50℃~50℃、

(五)考核裝置及多媒體系統
(1)系統由1臺教師用計算機和大屏幕智能人機平臺(學生答題器),通過網絡組成智能實訓考核系統。有完善的班級管理,學生管理,考試題庫管理及考試管理。整個系統可單臺考核也可聯網考核聯網64臺考核終端。
(2)該系統每次可以發送16道考試題目,每道考試題目可以設置128個故障點,每個學生考試的題目和故障點教師可以任意設置,整套系統一次可以考13萬1千多個故障點。

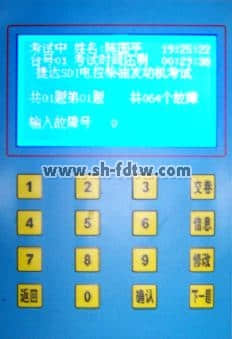

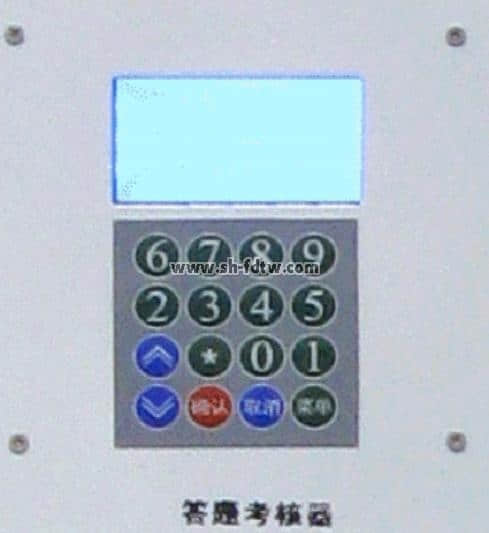

(3)學生終端由大屏幕液晶顯示器和觸摸答題鍵組成,學生屏平時顯示學生姓名、學號、標準時鐘,考試時顯示考試剩余時間、考試題目名稱及故障現象描述、考試題目數、每題的故障點數以及考試剩余點數。
(4)教師在計算機上編輯試卷,按照實訓考核要求編輯故障點,將設置好                的故障點通過智能考核系統發送到每臺學生實訓考核裝置上的人機平臺(學生答題器),并在考核電路上自動產生設定的故障點。
(5)答題功能:根據系統設置的故障點,電路運行后產生相應的故障現象,考核根據現象檢測判斷故障點,將判斷結果輸入學生機,當學生答完試題并按交卷按鈕后,系統會根據該考生試卷上的答案立刻給出考試分數,并將成績保存在該考生的檔案里。
(6)教師在電腦上可對考生考試過程進行監控,監控每個學生的答題情況。對每個學生的學號、班級、答題結果、考試強制收卷、考試時間到自動收卷評分保存。考試結束后對學生的成績進行排序、保存、打印。
(7)具有故障點自動恢復功能,按事先設置的故障點順序排列,由學生根據電氣原理及故障現象查找故障,當查找一個故障點由學生確認結束后,考生回答正確該故障點自動清除回答錯誤保留故障點,考試完畢教師恢復所有故障系統供學生測試運行完整線路狀態。
(8)信息發送教師可以在考試的時候向單個學生或全班發送文字信息,輔導和提示考生考試以及考試注意事項。

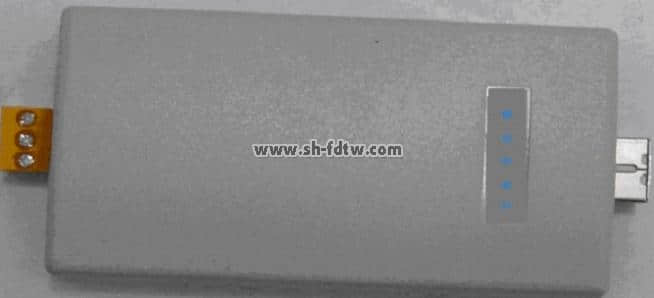

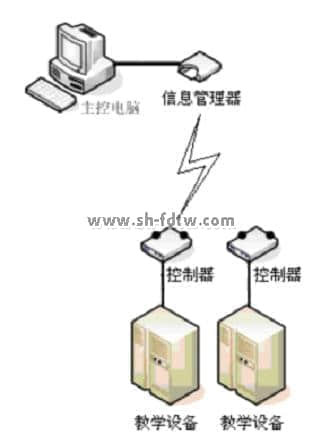

信息管理器





   當用教師計算機操作設備故障時,需采用此信息管理器。該信息管理器通過計算機的USB 口連接,采用 USB2.0 傳輸數據。信息管理器的通信總線可以選擇 CAN總線、485總線或無線。
控制器
控制器由操作單元、故障單元兩部分組成。

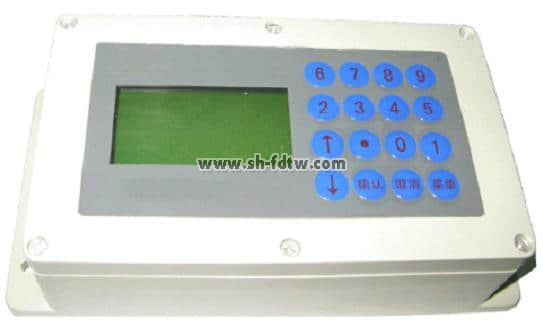

1、 操作單元





操作單元電路板(與顯示屏一體)、鍵盤。
操作單元采用多重保護設計;雙電源直流 12V 輸入; 128X64LCD 顯示;8 路開關量報警輸入,最多48 路繼電器控制;操作單元可以不聯網進行脫機考核;可以自動評分;有報警時顯示屏提示。
主要有以下操作功能:
(1)學生入口:學生解除故障時使用,可以查詢考核剩余時間。
(2) 教師入口:設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
(3)分數查詢:查詢學生的當前得分情況。
(4)學號查詢:查詢教師通過計算機設置的學號。
(5)設備號查詢:查詢本機設備地址,每個操作單元有設備地址。
(6)考核時間開始:用于教師設置完畢考核時間后,考核開始倒計時。

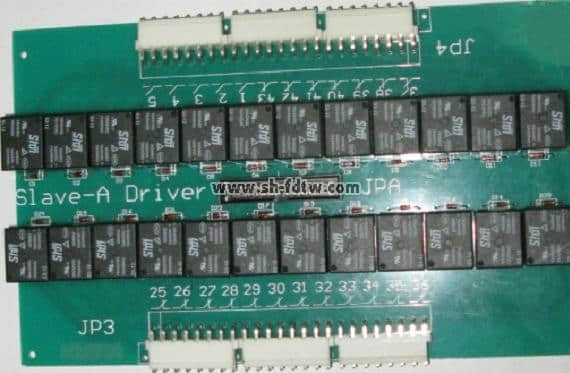

2、故障單元




   故障單元有 24 個故障點(數量可增減),每個操作單元可以連接兩個或者一個故障板,繼電器的觸點參數:10A/24VDC 、7A/240VAC 。通過排線與操作單元連接。

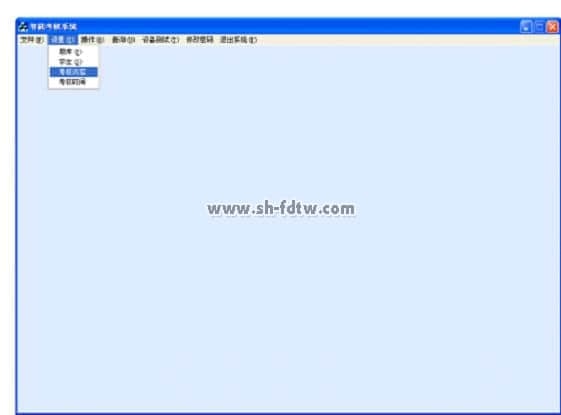

應用軟件


   該軟件安裝在教師計算機上,故障與學生信息等存儲在數據庫中。
   軟件操作簡單、使用方便,主要有以下功能:
   (1) 設置學生信息
   (2) 編輯、查詢、發布所有設備的所有故障
    (3) 清除設備的所有故障
   (4) 設置初、中、高級題庫
   (5) 設置考核時間
   (6) 提取、查詢所有設備的所有故障解除情況。
   (7) 打印考核結果
   (8) 測試設備在線與否
   (9) 登錄密碼修改
主控單元可以連接的設備數量:
(1)信息管理器
配置為 485 總線可以連接最多64 臺設備
配置為 CAN 總線可以連接最多110 臺設備
配置為無線方式時可以連接最多255 臺設備


軟件:基于網絡的汽車故障診斷、測試平臺;遠程控制發動機運行、操作平臺;帶解碼器功能的開放式數據流及波形測試平臺等。
獨有的RS232通信模塊和OBDII-RS232轉換單元,真正實現了計算機與ECU的通信;可輕松實現原車解碼器的功能,對系統進行故障診斷及排除。
